Beskrivelse

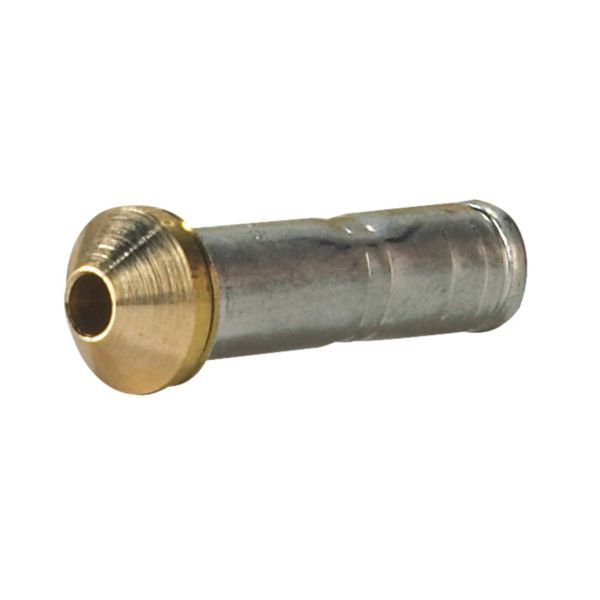

Danfoss dyse 02 er den udskiftelige dyse (orifice) med filter til de termostatiske ekspansionsventiler T 2 og TE 2. Dysen bestemmer ventilens kapacitet, så samme ventilhus kan tilpasses fordamperen ved at skifte dyse. Danfoss angiver, at dyseenheden er egnet til alle udførelser af ventilhuset, alle kølemidler og alle fordampningstemperaturområder; denne udgave er til ventiler med flaretilslutning (kun SAE-flare).
Fordele
- Service: Danfoss angiver, at filteret i dyseenheden kan rengøres eller udskiftes.
- Kompatibilitet: Danfoss angiver dyseenheden som egnet til alle udførelser af ventilhuset T 2 og TE 2, alle kølemidler og alle fordampningstemperaturområder.
- Identifikation: Dysen er stemplet med dysestørrelsen og et ugestempel, og dysenummeret står også på låget af plastbeholderen.
Passer den til dit anlæg?
Bruges til
- Termostatiske ekspansionsventiler Danfoss T 2 og TE 2 med flaretilslutning i køle-, frost- og airconditionanlæg.
- Service, hvor ventilens kapacitet skal tilpasses eller dysen udskiftes.
Sådan vælger du
- Denne variant: dyse 02, 2,6 kW med R134a og 4,8 kW med R407C (område N; kondensering 38 °C, fordampning 4,4 °C, væske 37 °C).
- Anden kapacitet: Dyse 0X, flare
- Anden kapacitet: Dyse 00, flare
- Anden kapacitet: Dyse 01, flare
- Anden kapacitet: Dyse 03, flare
- Anden kapacitet: Dyse 04, flare
- Anden kapacitet: Dyse 05, flare
- Anden kapacitet: Dyse 06, flare
Montering
- Dysen monteres i ventilhuset på T 2 eller TE 2 med flaretilslutning.
Til installatøren
- Loddeadapter: Danfoss angiver, at flaredysen i T 2 og TE 2 kan bruges med loddeadapter, når dysens filter udskiftes med et filter beregnet til loddeadaptere – til multipak er det 068-0081. Kun på den måde opfyldes tætningskravene i DS/EN ISO 14903:2017.
- Begrænsning: Loddeadaptere til tørrefiltre (FSA) må ikke bruges på T 2’s indgang.
- Pakkeformat: Danfoss oplyser pakkeformatet som multipak med 25 stk. pr. pakkeformat.
Se alle tekniske specifikationer →
Passer til
- Termostatisk ekspansionsventil, TE 2, R404A/R507A Temperaturområde [°C]: -40 – 10 (068Z3403)
- Termostatisk ekspansionsventil, TE 2, R134a/R513A Temperaturområde [°C]: -40 – 10 (068Z3348)
Varianter
- Dyse 0X, flare
- Dyse 00, flare
- Dyse 01, flare
- Dyse 03, flare
- Dyse 04, flare
- Dyse 05, flare
- Dyse 06, flare
Ofte stillede spørgsmål
Kan dysen bruges med loddeadapter?
Ja, men kun hvis dysens filter udskiftes med et filter beregnet til loddeadaptere – til multipak er det 068-0081. Danfoss angiver, at tætningskravene i DS/EN ISO 14903:2017 kun kan opfyldes på den måde.
Hvordan ved jeg, hvilken dyse der sidder i ventilen?
Dysen er stemplet med dysestørrelsen og et ugestempel. Dysenummeret står også på låget af plastbeholderen.
Hvilken kapacitet har dyse 02?
Ved kondensering 38 °C, fordampning 4,4 °C og væske 37 °C (område N) angiver Danfoss bl.a. 2,6 kW med R134a, 3,7 kW med R404A/R507 og 4,8 kW med R407C.
Hvad oplyser Danfoss om pakningen?
Danfoss angiver pakkeformatet som multipak med 25 stk. pr. pakkeformat for kodenr. 068-2015.
Dokumentation
- Datablad Injection valve Type TXI 2 PDF · 705 KB
- Brochure Overview Brochure Thermostatic Expansion Valves PDF · 2,2 MB
- Installationsvejledning Thermostatic expansion valve Type T 2 / TE 2 PDF · 704 KB
Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.
