Beskrivelse

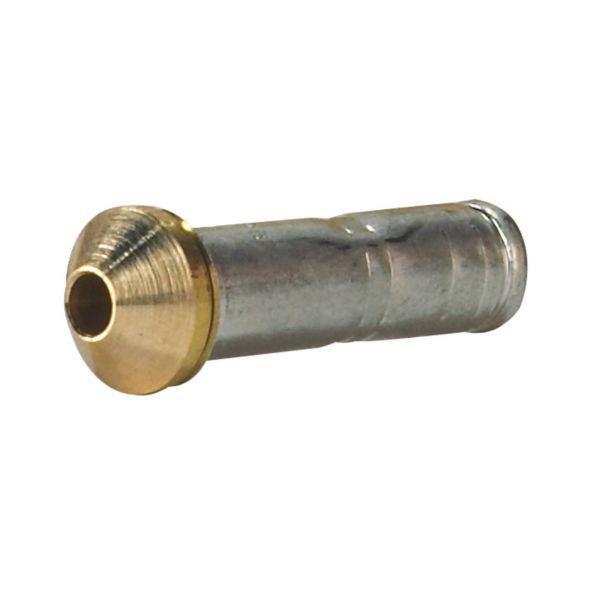

Danfoss dyse 00 er den udskiftelige dyse (orifice) med filter til de termostatiske ekspansionsventiler T 2 og TE 2. Dysen bestemmer ventilens kapacitet, så samme ventilhus kan tilpasses fordamperen ved at skifte dyse. Ved kondensering 38 °C og fordampning 4,4 °C giver dyse 00 en nominel kapacitet på 1,2 kW med R134a og 1,8 kW med R407C.
Fordele
- Udskiftning: Ventilens kapacitet tilpasses ved at skifte dysen i stedet for hele ventilen.
- Service: Filteret i dysen kan rengøres eller udskiftes.
- Kølemidler: Dysen er angivet til flere kølemidler, bl.a. R134a, R404A/R507A og R407C, hver med sin nominelle kapacitet.
Passer den til dit anlæg?
Bruges til
- Termostatiske ekspansionsventiler Danfoss T 2 og TE 2 med flaretilslutning i køle-, frost- og airconditionanlæg.
- Service, hvor ventilens kapacitet skal tilpasses eller dysen udskiftes.
Sådan vælger du
- Denne variant: dyse 00, R134a 1,2 kW / R407C 1,8 kW (kondensering 38 °C, fordampning 4,4 °C).
- Anden kapacitet: Dyse 0X, flare
- Anden kapacitet: Dyse 01, flare
- Anden kapacitet: Dyse 02, flare
- Anden kapacitet: Dyse 03, flare
- Anden kapacitet: Dyse 04, flare
- Anden kapacitet: Dyse 05, flare
- Anden kapacitet: Dyse 06, flare
- Danfoss henviser til Coolselector®2, når dysen skal vælges ud fra kapacitet og kølemiddel.
Montering
- Dysen monteres i ventilhuset på T 2 eller TE 2 med flaretilslutning.
Til installatøren
- Kapacitetsgrundlag: Tabellens nominelle kapaciteter (område N) er beregnet ved kondensering 38 °C, fordampning 4,4 °C og væsketemperatur 37 °C før ventilen. Andre driftsbetingelser kan beregnes i Danfoss Coolselector®2.
- Område N og B: Danfoss angiver område N som -40…10 °C og område B som -60…-25 °C. Databladet angiver dysen som egnet til alle udførelser af ventilhuset, alle kølemidler og alle fordampningstemperaturområder.
- Loddeadapter: Bruges dysen med loddeadapter, skal filteret udskiftes til filteret for loddeadapter (068-0081), så tæthedskravene i DS/EN ISO 14903:2017 kan opfyldes. Loddeadapter til filtertørrer (FSA) må ikke bruges i T 2-indløbet.
Se alle tekniske specifikationer →
Passer til
- Termostatisk ekspansionsventil, TE 2, R404A/R507A Temperaturområde [°C]: -40 – 10 (068Z3403)
- Termostatisk ekspansionsventil, TE 2, R134a/R513A Temperaturområde [°C]: -40 – 10 (068Z3348)
Varianter
- Dyse 0X, flare
- Dyse 01, flare
- Dyse 02, flare
- Dyse 03, flare
- Dyse 04, flare
- Dyse 05, flare
- Dyse 06, flare
Ofte stillede spørgsmål
Kan dysen bruges med loddeadapter?
Kun hvis dysens filter udskiftes med filteret til loddeadapter (068-0081). Ellers bruges en dyse med filter beregnet til loddeadapter.
Hvordan ved jeg, hvilken dyse der sidder i ventilen?
Dysen er mærket med dysestørrelsen og et ugestempel med sidste ciffer i årstallet. Dysenummeret står også på låget til plastbeholderen.
Passer dysen til begge ventiltyper, T 2 og TE 2?
Ja. Danfoss angiver dysen som egnet til alle udførelser af ventilhuset, alle kølemidler og alle fordampningstemperaturområder.
Dokumentation
- Datablad Injection valve Type TXI 2 PDF · 705 KB
- Brochure Overview Brochure Thermostatic Expansion Valves PDF · 2,2 MB
- Installationsvejledning Thermostatic expansion valve Type T 2 / TE 2 PDF · 704 KB
Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.
