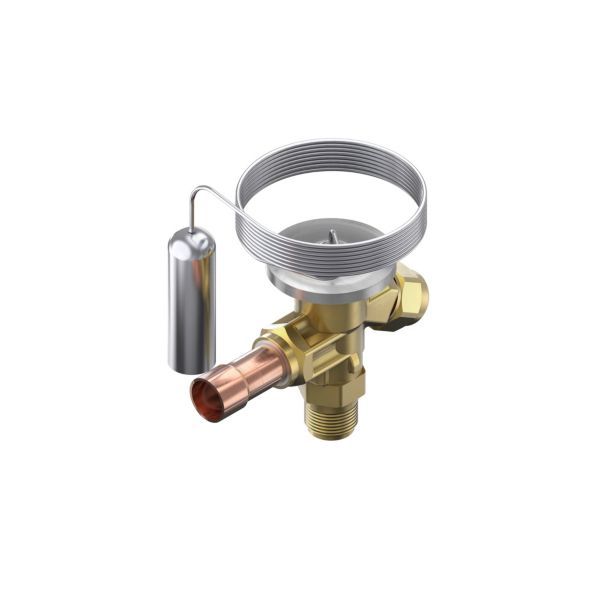

Danfoss T2, R134a/R513A Termostatisk ekspansionsventil, 3/8”, Flare, 1/2”, ODF

670 kr. inkl. moms

Termostatisk ekspansionsventil, der regulerer kølemiddelindsprøjtningen i fordamperen efter overhedningen.

  • Kølemiddel: R134a/R513A
  • Tilslutning: 3/8″ flare ind, loddeafgang (ODF) ud
  • Trykudligning: Indvendig
  • Dyse: Udskiftelig – bestilles separat efter kapacitet

Minimumsordre 1.000 kr – kombinér gerne med andre varer

Levering 1–3 hverdage

Varenummer (SKU): 470683383 Kategori:

Beskrivelse

Danfoss T 2 er en termostatisk ekspansionsventil, der regulerer indsprøjtningen af kølemiddel i fordamperen efter overhedningen ved fordamperens afgang. Denne udgave er til R134a/R513A med indvendig trykudligning, tilgang 3/8″ flare og afgang 1/2″ lodde (ODF). Dysen er udskiftelig og vælges separat efter den ønskede kapacitet.

Fordele

  • Udskiftelig dyse: Dysen bestilles separat efter kapacitet. Danfoss angiver, at det giver nem lagerføring, nem tilpasning af kapaciteten og nem rengøring og udskiftning af filteret.
  • Justerbar overhedning: Statisk overhedning er 4 °C fra fabrik og kan justeres.
  • Føler: Føleren er i rustfrit stål og spændes på røret med Danfoss’ patenterede følerbånd, som ifølge Danfoss er hurtigt og nemt at montere og giver god varmeoverføring fra rør til føler.
  • Varmgasafrimning: Danfoss angiver, at ventilerne tåler de påvirkninger, der normalt opstår ved varmgasafrimning.
  • Levetid: Danfoss angiver, at ventilkegle og ventilsæde er lavet af en speciallegering af hensyn til lang levetid.

Passer den til dit anlæg?

Bruges til

  • Regulering af kølemiddelindsprøjtningen i “tørre” fordampere, hvor overhedningen ved fordamperens afgang følger belastningen.
  • Danfoss angiver T 2 til frost-, køle- og aircondition-anlæg.

Sådan vælger du

Montering

  • Maks. driftstryk er 34 bar; kølemidlet står på produktlabelen.
  • Flowretningen er markeret med en præget 1-vejs pil.
  • Dysen passer til alle udførelser af ventilhuset og alle kølemidler; ladningen i det termostatiske element afhænger af kølemiddel og temperaturområde.
  • Bruges flare-dysen med en loddeadapter, skal dysens filter skiftes til det filter, der er beregnet til loddeadaptere; loddeadaptere til filtertørrere (FSA) må ikke bruges på T 2-tilgangen.
  • Medfølger: Følerbånd.
  • Medfølger ikke: Dyse (orifice) – bestilles separat efter kapacitet.
Til installatøren
  • Statisk overhedning: 4 °C fra fabrik, justerbar.
  • Fordampningstemperaturområde (Range N): -40…10 °C. Databladets række for 068Z3383 har ‘–’ i MOP-kolonnen; MOP-udgaver har egne kodenumre (fx 068Z3387 med MOP 15 °C).
  • Nominelle kapacitetsbetingelser (Område N): Danfoss angiver overhedning 6 K, kondenseringstemperatur 38 °C, fordampningstemperatur 4,4 °C og væsketemperatur 37 °C.
  • Kapillarrørslængde: 1500 mm.
  • Trykudligning: Indvendig (T 2). Danfoss angiver, at systemer med væskefordeler altid skal have udvendig trykudligning (TE 2).
  • Dyse: Danfoss angiver, at dysen passer til alle udførelser af ventilhuset, alle kølemidler og alle fordampningstemperaturområder, og at ladningen i det termostatiske element afhænger af kølemiddel og temperaturområde.
  • Ventilkegle og ventilsæde: Danfoss angiver en speciallegering af hensyn til lang levetid.
  • PED: Danfoss angiver kategori Art. 4, par. 3.

Tilbehør

Ofte stillede spørgsmål

Følger dysen med?
Nej. Danfoss sælger det termostatiske element og dysen hver for sig, og dysen vælges efter kapacitet.

Hvilket kølemiddel er ventilen til?
R134a/R513A.

Hvad betyder temperaturområdet -40…10 °C?
Det er Danfoss’ fordampningstemperaturområde (Range N) for ventilen – ikke mediets temperatur i røret.

Hvilke tilslutninger har ventilen?
3/8″ flare på tilgangen og 1/2″ lodde (ODF) på afgangen.

Har denne udgave MOP?
Nej. Databladets række for 068Z3383 har ‘–’ i MOP-kolonnen. Udgaver med MOP har egne kodenumre, fx 068Z3387 med MOP 15 °C.

Dokumentation

Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.

Specifikationer

TypeT 2, termostatisk ekspansionsventil
Danfoss kodenr.068Z3383
KølemiddelR134a/R513A
TilslutningTilgang 3/8" flare, afgang 1/2" lodde (ODF)
FlowretningPræget 1-vejs pil
TrykudligningIndvendig
Maks. driftstryk34 bar
Fordampningstemperaturområde (Range N)-40…10 °C
Statisk overhedning4 °C, justerbar
Kapillarrørslængde1500 mm
UdførelseVinkelløb
FlowEnkeltflow
MedieKølemiddel R134a/R513A, fluidagruppe 2 efter PED
MaterialeHus i messing; tilslutninger i messing og kobber
GodkendelseEAC; UA
Nettovægt0,27 kg
Bruttovægt0,294 kg
Mærke
Varenummer470683383
EAN5702422118985
