Beskrivelse

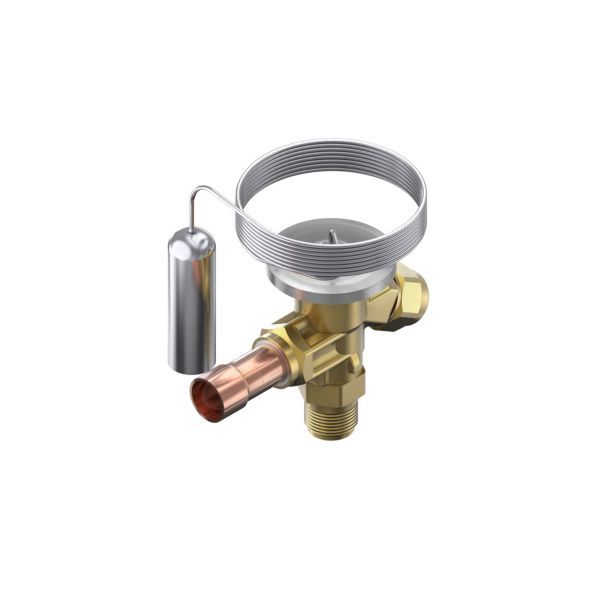

Danfoss T 2 er en termostatisk ekspansionsventil, der regulerer indsprøjtningen af kølemiddel i fordamperen ud fra overhedningen. Denne udgave er til R407C med indvendig trykudligning, tilgang 3/8″ flare og afgang 1/2″ lodde (ODF). Dysen er udskiftelig og vælges efter den ønskede kapacitet.
Fordele
- Dysen kan serviceres: dysen og dens filter kan renses eller skiftes, uden at hele ventilen udskiftes.
- Overhedning: justerbar, statisk overhedning 4 °C fra fabrik.
- MOP-punkt: 15 °C. Danfoss angiver, at MOP beskytter kompressormotoren mod for højt fordampningstryk under normal drift.
- Varmgasafrimning: ventilen tåler de påvirkninger, der normalt opstår ved varmgasafrimning.
- Følerbånd: hver ventil leveres med Danfoss’ følerbånd, der holder føleren fast på røret.
Passer den til dit anlæg?
Bruges til
- Regulering af kølemiddelindsprøjtningen i “tørre” fordampere, hvor overhedningen ved fordamperens afgang følger belastningen.
- Danfoss angiver T 2 til frost-, køle- og aircondition-anlæg.
Sådan vælger du
- Denne variant: T 2 til R407C, indvendig trykudligning, 3/8″ flare-tilgang × 1/2″ ODF loddeafgang, område -40 til 10 °C og MOP 15 °C.
- T 2 til R134a/R513A, 3/8″ flare × 1/2″ ODF
- T 2 til R404A/R507A, 3/8″ flare × 1/2″ ODF
- Systemer med væskefordeler skal altid have udvendig trykudligning: TE 2 til R407C
- Danfoss bestiller T 2/TE 2 som termostatisk element plus dyse, der vælges efter kapacitet – fx Danfoss T/TE2 dyse 01, flare
- Dyse 02, flare
Montering
- Maks. driftstryk 34 bar. Kølemidlet står på produktlabelen.
- Dysen passer til alle udførelser af ventilhuset og alle kølemidler; ladningen i det termostatiske element afhænger af kølemiddel og temperaturområde.
- Bruges flare-dysen med loddeadapter, skal dysens filter skiftes til det filter, der er beregnet til loddeadaptere. Loddeadaptere til filtertørrere (FSA) må ikke bruges på T 2-tilgangen.
- Medfølger: følerbånd.
- Medfølger ikke: dyse (bestilles separat efter kapacitet).
Til installatøren
- Dysen passer til alle udførelser af ventilhuset og alle kølemidler; ladningen i det termostatiske element afhænger af kølemiddel og temperaturområde.
- Bruges flare-dysen med loddeadapter, skal dysens filter skiftes til det filter, der er beregnet til loddeadaptere. Loddeadaptere til filtertørrere (FSA) må ikke bruges på T 2-tilgangen.
- Driftsgrænser: maks. driftstryk 34 bar, fordampningstemperaturområde (Range N) -40…10 °C, MOP 15 °C.
Se alle tekniske specifikationer →
Tilbehør
Altech kølekobberrør, blødt i ring, 3/8'' x 0,85 mm, maks. 96 bar, 15 m1.073 kr. inkl. moms+
Altech kølekobberrør, blødt i ring, 1/2'' x 0,85 mm, maks. 71 bar, 15 m1.462 kr. inkl. moms+
Ofte stillede spørgsmål
Følger dysen med?
Nej. Danfoss sælger termostatelementet og dysen hver for sig, og dysen vælges efter kapacitet. Til loddeadapter findes en særlig dyse med filter.
Hvilke tilslutninger har ventilen?
Tilgang 3/8″ flare, afgang 1/2″ lodde (ODF).
Hvad betyder MOP?
MOP står for maksimalt driftstryk. Danfoss angiver MOP-punktet for denne ventil som en fordampningstemperatur på 15 °C og oplyser, at det beskytter kompressormotoren mod for højt fordampningstryk under normal drift.
Kan ventilen bruges til andre kølemidler?
Nej, denne udgave er ladet til R407C. Danfoss har tilsvarende T 2-ventiler til R134a/R513A og til R404A/R507A under egne kodenumre.
Dokumentation
- Datablad Thermostatic expansion valve, T 2 / TE 2 PDF · 1,0 MB
- Installationsvejledning Thermostatic expansion valve Type T 2 / TE 2 PDF · 704 KB
- Produkt miljøerklæring EPD for Thermostatic expansion valve, T 2/TE 2 PDF · 2,4 MB
- EU-overensstemmelseserklæring Danfoss EU 068U9904.03 PDF · 53 KB
Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.
