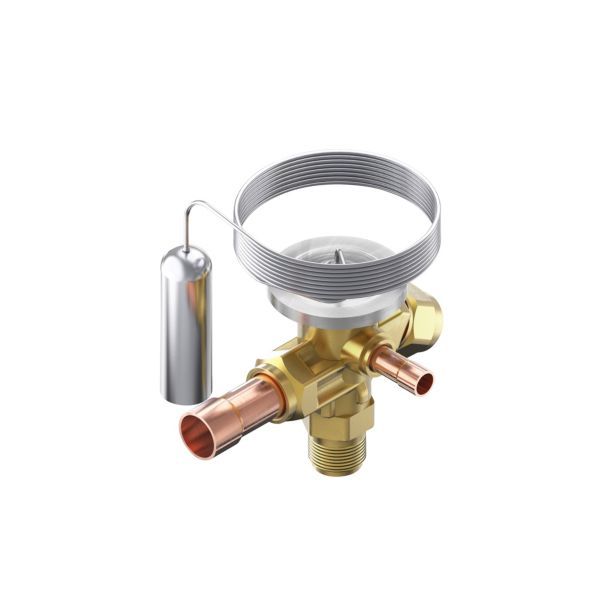

Danfoss TE2 R134a/R513A Solder

811 kr. inkl. moms

Danfoss termostatisk ekspansionsventil til R134a/R513A, der regulerer indsprøjtningen af kølemiddel i fordamperen efter overhedningen.

  • Tilslutning: 3/8″ flare på tilgangen, loddeafgang på afgangen.
  • Trykudligning: Ekstern udligning med loddetilslutning.
  • Medfølger: Følerbånd. Dysen bestilles separat efter kapacitet.

Minimumsordre 1.000 kr – kombinér gerne med andre varer

Levering 1–3 hverdage

Varenummer (SKU): 470683385 Kategori:

Beskrivelse

Danfoss TE 2 er en termostatisk ekspansionsventil, der regulerer indsprøjtningen af kølemiddel i fordamperen ud fra overhedningen. Denne udgave er til R134a/R513A med ekstern trykudligning, tilgang 3/8″ flare og afgang 1/2″ lodde (ODF). Dysen er udskiftelig og vælges efter den ønskede kapacitet.

Fordele

  • Udskiftelig dyse: Kapaciteten tilpasses ved at skifte dysen, der bestilles separat.
  • Justerbar overhedning: Den statiske overhedning er 4 °C fra fabrik og kan justeres med indstillingsspindlen.
  • Ekstern trykudligning: Danfoss skriver, at ekstern udligning altid skal bruges i anlæg med væskefordeler, og TE 2 har ekstern trykudligning.
  • Varmgasafrimning: Danfoss angiver, at ventilerne tåler de påvirkninger, der normalt opstår ved varmgasafrimning.
  • Ventilkegle og -sæde: Fremstillet af en speciallegering med god slidstyrke, der ifølge Danfoss skal sikre lang levetid.
  • Føler: Rustfri føler med Danfoss’ patenterede følerbånd; Danfoss angiver hurtig og nem montage og god temperaturoverføring fra rør til føler.

Passer den til dit anlæg?

Bruges til

  • Køle-, frost- og klimaanlæg med R134a/R513A: ventilen regulerer indsprøjtningen af flydende kølemiddel i fordamperen ud fra overhedningen.
  • ”Tørre” fordampere, hvor overhedningen ved fordamperens afgang er proportional med fordamperens belastning. Her angiver Danfoss ventilen som særligt velegnet.
  • Anlæg med væskefordeler: Danfoss skriver, at ekstern trykudligning altid skal bruges på anlæg med væskefordeler, og TE 2 har ekstern trykudligning.

Montering

  • TE 2 består af et termostatelement og en dyse, som bestilles hver for sig.
  • Tilgangen er 3/8″ flare, afgangen 1/2″ lodde (ODF), og den eksterne trykudligning tilsluttes via 1/4″ lodde (ODF).
  • Føleren spændes fast på sugeledningen med det medfølgende følerbånd.
  • Den statiske overhedning justeres med indstillingsspindlen.
  • Medfølger: Følerbånd (patenteret af Danfoss).
  • Medfølger ikke: Dyse, bestilles separat efter kapacitet, Flaremøtrik 3/8″ til tilgangssiden, kodenr. 011L1135.
Til installatøren
  • Driftsgrænser: Maks. driftstryk (PS/MWP) 34 bar, maks. prøvetryk (PT) 38 bar, fordampningstemperaturområde -40…10 °C (område N). Maks. følertemperatur er 100 °C med ventilen monteret og 60 °C, når elementet ikke er monteret.
  • Overhedning: Den statiske overhedning er 4 °C fra fabrik og kan justeres med indstillingsspindlen. Danfoss angiver en åbningsoverhedning på 6 K fra ventilen begynder at åbne, til den giver sin nominelle kapacitet.
  • Trykudligning: Ekstern udligning skal altid bruges i anlæg med væskefordeler, ifølge Danfoss; den tilsluttes via 1/4″ lodde (ODF).
  • Dyse: TE 2 består af et termostatelement og en dyse, som bestilles separat efter den ønskede kapacitet. Danfoss angiver, at dysen passer til alle udførelser af ventilhus, alle kølemidler og alle fordampningstemperaturområder i serien, og at filteret kan renses eller skiftes.
  • Flow: Bi-flow med dyse 01-05. Huset har en præget 1-vejs pil som flowretningsindikator.
  • Mærkning: Termostatelementet har lasergraverede data på toppen af membranen med ventiltype og kodenummer, fordampningstemperaturområde, MOP-punkt, kølemiddel og maks. driftstryk PS/MWP, ifølge Danfoss.
  • Anvendelse: Danfoss angiver T 2/TE 2 som lige anvendelig til frost-, køle- og klimaanlæg og som særligt velegnet til ”tørre” fordampere, hvor overhedningen ved fordamperens afgang er proportional med belastningen.

Tilbehør

Ofte stillede spørgsmål

Følger dysen med?
Nej. Danfoss sælger termostatelementet og dysen hver for sig, og dysen vælges efter kapacitet. Bruges en loddeadapter, kræver Danfoss en særlig dyse med et filter beregnet til loddeadaptere.

Hvilken kapacitet har ventilen?
Kapaciteten afhænger af, hvilken dyse der monteres. Dysen vælges efter anlæggets kølebehov ved den aktuelle fordampnings- og kondenseringstemperatur.

Kan ventilen bruges på anlæg med væskefordeler?
Ja. Danfoss skriver, at ekstern trykudligning altid skal bruges på anlæg med væskefordeler, og denne ventil har ekstern trykudligning.

Tåler ventilen varmgasafrimning?
Ja, Danfoss angiver, at ventilerne tåler de påvirkninger, der normalt opstår ved varmgasafrimning.

Kan overhedningen justeres?
Ja. Den statiske overhedning er 4 °C fra fabrik og justeres med indstillingsspindlen.

Hvad følger med ventilen?
Danfoss oplyser følerbånd som medfølgende del. Dyse og flaremøtrik bestilles separat.

Dokumentation

Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.

Specifikationer

TypeTE 2, termostatisk ekspansionsventil (termostatelement med føler)
ModelTE 2
Danfoss kodenr.068Z3385
TilslutningTilgang 3/8" flare, afgang 1/2" lodde (ODF), ekstern trykudligning 1/4" lodde (ODF)
Maks. driftstryk34 bar (PS/MWP)
Maks. prøvetryk38 bar (PT)
Medietemperatur-40…10 °C (fordampningstemperaturområde, område N)
Maks. følertemperatur100 °C med ventilen monteret, 60 °C når elementet ikke er monteret
MedieKølemidler R134a/R513A; fluidagruppe 2
Statisk overhedning4 °C, justerbar med indstillingsspindlen
Kapillarrørslængde1.500 mm (1,5 m)
FlowBi-flow med dyse 01-05
Indikator for flowretningPræget 1-vejs pil
UdførelseVinkelløb
Nominelle kapacitetsbetingelser (område N)Åbningsoverhedning 6 K, kondenseringstemperatur 38 °C, fordampningstemperatur 4,4 °C, væsketemperatur før ventilen 37 °C
MaterialeHus i messing; tilslutninger i messing og kobber; ventilkegle og -sæde i speciallegering med god slidstyrke
GodkendelseEAC, UA
Nettovægt0,28 kg
Bruttovægt0,302 kg
Mærke
Varenummer470683385
EAN5702422124504
