Beskrivelse

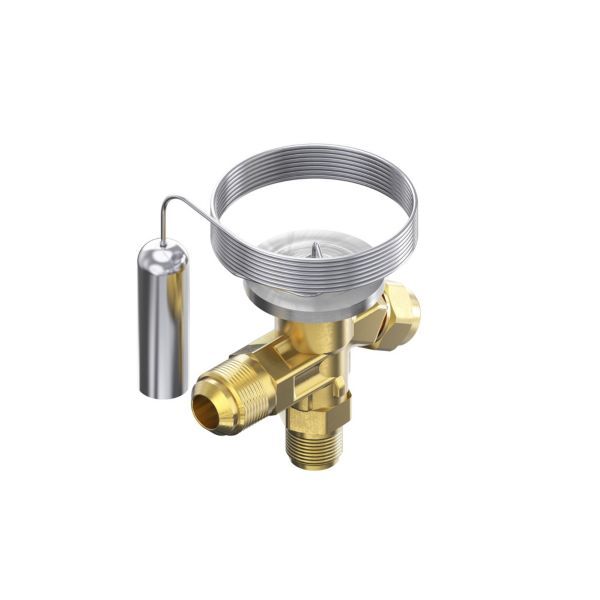

Danfoss T 2 er en termostatisk ekspansionsventil, der regulerer indsprøjtningen af kølemiddel i fordamperen ud fra overhedningen. Denne udgave er til R134a/R513A med indvendig trykudligning og flare-tilslutning i begge ender: tilgang 3/8″ og afgang 1/2″. Dysen er udskiftelig og vælges efter den ønskede kapacitet.
Fordele
- Indsprøjtning efter overhedningen: Ventilen doserer kølemidlet til fordamperen ud fra overhedningen ved fordamperens afgang.
- Overhedning: Statisk overhedning er 4 °C fra fabrik og kan justeres.
- Kapacitet efter behov: Dysen er udskiftelig, så samme ventilhus kan bruges til flere kapaciteter.
- Følerbånd: Følger med ventilen.
Passer den til dit anlæg?
Bruges til
- Regulering af kølemiddelindsprøjtningen i “tørre” fordampere, hvor overhedningen ved fordamperens afgang følger belastningen.
- Danfoss angiver T 2 til frost-, køle- og airconditionanlæg.
Sådan vælger du
- Denne variant: T 2 til R134a/R513A, indvendig trykudligning, 3/8″ flare-tilgang x 1/2″ flare-afgang.
- Samme ventil med 1/2″ ODF loddeafgang: T 2 R134a/R513A
- T 2 til R407C, 3/8″ flare x 1/2″ ODF
- T 2 til R404A/R507A, 3/8″ flare x 1/2″ ODF
- Systemer med væskefordeler skal altid have udvendig trykudligning: TE 2 til R134a/R513A, flare
- Danfoss sælger T 2/TE 2 som termostatisk element plus dyse, der vælges efter kapacitet – fx Danfoss T/TE2 dyse 01, flare
- Dyse 02, flare
Montering
- Dysen passer til alle udførelser af ventilhuset og alle kølemidler; ladningen i det termostatiske element afhænger af kølemiddel og temperaturområde. Dyse og flaremøtrikker til tilgang/afgang bestilles separat som egne reservedele.
- Medfølger: Følerbånd.
- Medfølger ikke: Dyse, bestilles separat efter kapacitet, Flaremøtrikker til tilgang/afgang, bestilles separat som reservedele.
Til installatøren
- Fordampningstemperaturområde (Range N): -40…10 °C. Det er ventilens fordampningstemperaturområde, ikke mediets temperatur i røret.
- Driftstryk: Maks. driftstryk 34 bar (500 psig). Kølemidlet står på produktlabelen.
- Udførelse: Vinkelløb med enkeltflow. Indikatoren for flowretning er en præget 1-vejs pil.
- Loddeadapter: Danfoss skriver, at flaredysen i T 2 og TE 2 kan bruges med en loddeadapter, hvis dysefilteret udskiftes med et filter beregnet til loddeadaptere – kun på den måde kan tætningskravene i DS/EN ISO 14903:2017 overholdes.
Se alle tekniske specifikationer →
Varianter
Tilbehør
Danfoss T/TE2 dyse 00, Flare250 kr. inkl. moms+
Danfoss T/TE2 dyse 01, Flare250 kr. inkl. moms+
Danfoss T/TE2 dyse 02, Flare250 kr. inkl. moms+
Danfoss T/TE2 dyse 03, Flare250 kr. inkl. moms+
Danfoss T/TE2 dyse 04, Flare250 kr. inkl. moms+
Danfoss T/TE2 dyse 05, Flare250 kr. inkl. moms+
Danfoss T/TE2 dyse 06, Flare189 kr. inkl. moms+
Altech kølekobberrør, blødt i ring, 3/8'' x 0,85 mm, maks. 96 bar, 15 m1.073 kr. inkl. moms+
ITE N5-08 hætte 1/2'' FFL39 kr. inkl. moms+
Altech kølekobberrør, blødt i ring, 1/2'' x 0,85 mm, maks. 71 bar, 15 m1.462 kr. inkl. moms+
Ofte stillede spørgsmål
Følger dysen med?
Nej. Danfoss sælger termostatelementet og dysen hver for sig, og dysen vælges efter kapacitet. Flaremøtrikker til tilgang og afgang er også egne reservedele.
Hvad betyder temperaturområdet -40 til 10 °C?
Det er Danfoss’ fordampningstemperaturområde (Range N) for ventilen – ikke kølemidlets temperatur i røret.
Hvilken flaretilslutning har ventilen?
Tilgang 3/8″ flare og afgang 1/2″ flare.
Hvor meget kan den tåle?
Danfoss angiver et maksimalt driftstryk på 34 bar.
Dokumentation
- Datablad Thermostatic expansion valve, T 2 / TE 2 PDF · 1,0 MB
- Installationsvejledning Thermostatic expansion valve Type T 2 / TE 2 PDF · 704 KB
- Produkt miljøerklæring EPD for Thermostatic expansion valve, T 2/TE 2 PDF · 2,4 MB
- EU-overensstemmelseserklæring Danfoss EU 068U9904.03 PDF · 53 KB
Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.
