Beskrivelse

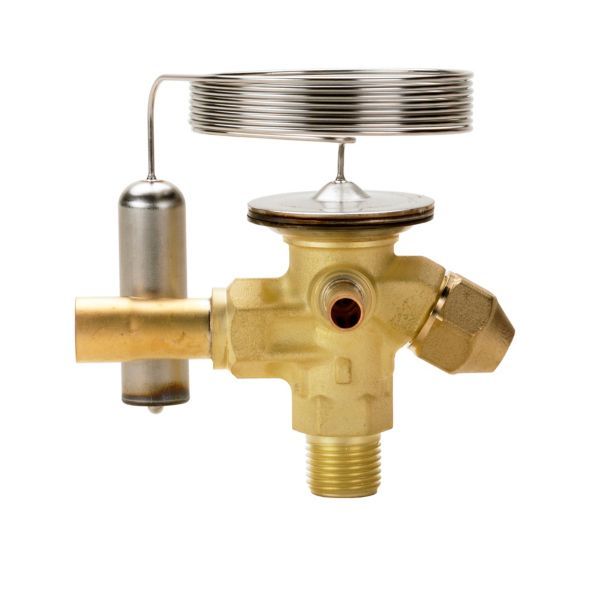

Danfoss TE 2 for R744 er en termostatisk ekspansionsventil, der regulerer indsprøjtningen af flydende kølemiddel i fordamperen ud fra overhedningen. Denne udgave er til R744 (CO2) med ekstern trykudligning, tilgang 3/8″ flare og afgang 1/2″ lodde (ODF), fordampningstemperatur -40 til 0 °C og MOP-punkt 5 °C. Dysen er udskiftelig og vælges efter den ønskede kapacitet.
Fordele
- Investering: Danfoss angiver, at en mekanisk ekspansionsventil sammen med en enklere møbelregulator giver mulighed for at bygge et CO2-anlæg med en lavere startinvestering – og temperaturerne kan stadig logges løbende.
- Anvendelsesområde: Ventilen kan ifølge Danfoss bruges i både køle- og frostanlæg (MT og LT).
- Overhedning: Justerbar, statisk overhedning 3 °C fra fabrik.
- Kompressorbeskyttelse: MOP-punktet 5 °C begrænser fordampningstrykket, så kompressormotoren beskyttes.
- Føler: Følerkugle i rustfrit stål med Danfoss’ patenterede følerbånd, som Danfoss angiver som hurtigt og nemt at montere.
Passer den til dit anlæg?
Bruges til
- Subkritiske CO2-anlæg (R744): Danfoss har udviklet denne TE 2 til mindre CO2-anlæg, hvor en lavere startinvestering er en fordel – fx nærbutikker og mindre kølerum – og den kan bruges i både køle- og frostanlæg (MT og LT).
- “Tørre” fordampere, hvor overhedningen ved fordamperens afgang er proportional med fordamperens belastning – Danfoss angiver ventilerne som særligt velegnede her.
- Anlæg, hvor en elektronisk ekspansionsventil ellers ville kræve en mere avanceret møbelregulator og en tryksensor i møblet.
Sådan vælger du
- Denne variant: R744, tilgang 3/8″ flare × afgang 1/2″ lodde (ODF), fordampningstemperatur -40 til 0 °C, MOP-punkt 5 °C, ekstern trykudligning.
- Loddeadapter 3/8″ (Danfoss 068-2060) – skal bruges for en tæt tilslutning til væskeledningen
- Dyse CZ til loddeadapter (Danfoss 068Z2100) – bestilles separat
- Dyse C0 til loddeadapter (Danfoss 068Z2103) – bestilles separat
Montering
- En TE 2-ekspansionsventil består af to dele: termostatelementet (denne vare) og et dysesæt, som bestilles separat. Databladets ordretabel gælder termostatelementet med følerbånd.
- Til CO2 skal loddeadapteren bruges på tilgangen. Danfoss angiver, at kun på den måde kan tæthedskravet i DIN 8964 opfyldes, og at SAE-flaremøtrikker ikke kan sikre det nødvendige lækageniveau.
- Når loddeadapteren bruges, kræves et særligt dysesæt (dyse med filter til loddeadapter).
- Tilslutning: 3/8″ flare på tilgangen, 1/2″ lodde (ODF) på afgangen og 1/4″ lodde (ODF) til den eksterne trykudligning.
- Føleren spændes på sugeledningen med det medfølgende følerbånd, og den statiske overhedning justeres med indstillingsspindlen.
- Medfølger: Termostatelement med følerkugle og kapillarrør, Følerbånd.
- Medfølger ikke: Dysesæt til loddeadapter (bestilles separat, vælges efter kapacitet), Loddeadapter (bestilles separat – skal bruges ved CO2).
Til installatøren
- Driftsgrænser: Maks. driftstryk 90 bar, fordampningstemperatur -40…0 °C, MOP-punkt 5 °C.
- Overhedning: Statisk overhedning 3 °C fra fabrik og justerbar med indstillingsspindlen; databladets kapacitetstabeller er regnet ved en åbningsoverhedning på 2 K.
- Regulatorvalg: Med en elektronisk ekspansionsventil skal kølemøblet have en mere avanceret regulator, og der skal monteres en tryksensor i møblet. Med den mekaniske TE 2 kan en enklere møbelregulator bruges, og temperaturerne kan stadig logges løbende.
- Loddeadapter: Til CO2 skal loddeadapteren (068-2060 til 3/8″, 068-2062 til 1/4″) bruges på tilgangen – ellers kan tæthedskravet i DIN 8964 ikke opfyldes. Adapteren gør det muligt at skifte dysesættet og at rense eller skifte filteret.
- Loddeadapter til filtertørrer (FSA) må ifølge Danfoss ikke bruges i T 2’s tilgang.
- Trykudligning: TE 2 har ekstern trykudligning. Danfoss angiver, at ekstern trykudligning altid skal bruges i anlæg med væskefordeler.
Se alle tekniske specifikationer →
Tilbehør
Danfoss loddeadapter TSA 3/8'' ODF til T 2/TE 2179 kr. inkl. moms+
Danfoss loddeadapter TSA 1/4'' ODF til T 2/TE 2179 kr. inkl. moms+
Ofte stillede spørgsmål
Følger dysen med?
Nej. Danfoss sælger termostatelementet og dysesættet hver for sig: databladets ordretabel gælder termostatelementet med følerbånd, og dysesættet har sit eget kodenummer. Dysen vælges efter kapacitet.
Hvorfor skal der bruges en loddeadapter til CO2?
Danfoss angiver, at loddeadapteren skal bruges for at få en tæt tilslutning til væskeledningen, fordi SAE-flaremøtrikker ikke kan sikre det lækageniveau, DIN 8964 kræver.
Hvilken dyse skal jeg bruge sammen med loddeadapteren?
Når loddeadapteren bruges, kræves et særligt dysesæt. Danfoss angiver dyse CZ, CY, CX, C0, 01, 02 og 03 til loddeadapteren, og dysen vælges efter kapacitet.
Hvilken overhedning er ventilen indstillet til fra fabrikken?
Statisk overhedning 3 °C, som kan justeres med indstillingsspindlen.
Kan ventilen bruges til både køl og frost?
Ja. Danfoss angiver, at ventilen kan bruges i både køle- og frostanlæg (MT og LT), i fordampningstemperaturområdet -40 til 0 °C.
Hvilket tryk er ventilen beregnet til?
Maks. driftstryk er 90 bar.
