Beskrivelse

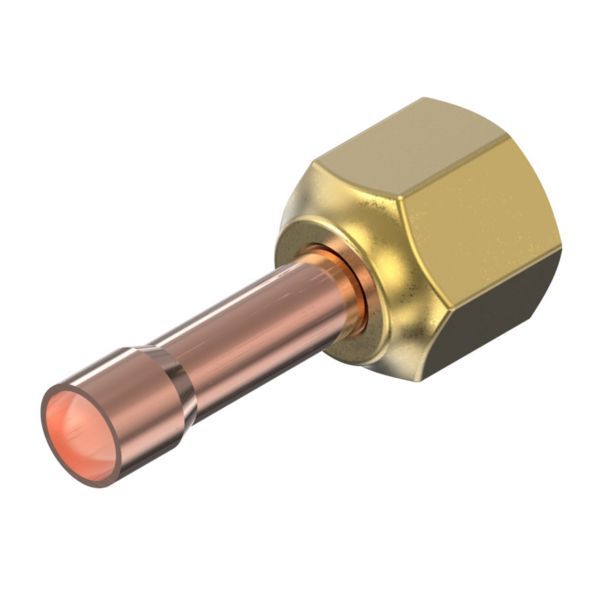

Danfoss TSA er en loddeadapter til de termostatiske ekspansionsventiler T 2 og TE 2 med flare × lodde-tilslutning, her med 1/4″ loddetilslutning (ODF). Med adapteren kan ventilen loddes ind i anlægget, samtidig med at dysen kan udskiftes og filteret rengøres. Adapteren bruges bl.a. til TE 2 for R744 (CO2).
Fordele
- Udskiftning: Dysen kan skiftes, selv om adapteren er loddet ind.
- Service: Filteret kan renses eller udskiftes.
- R744-anlæg: På væskeledningen til TE 2 for R744 (CO2) foreskriver Danfoss loddeadapteren frem for en SAE-flaresamling.
Passer den til dit anlæg?
Bruges til
- Termostatiske ekspansionsventiler Danfoss T 2 og TE 2 med flare × lodde-tilslutning, der skal loddes ind i anlægget.
- TE 2 for R744 (CO2), hvor loddeadapteren bruges på væskeledningen.
Sådan vælger du
- Denne variant: 1/4″ ODF.
- Anden dimension: Loddeadapter 3/8″
- Med loddeadapter kræves en dyse med filter beregnet til loddeadapter.
Montering
- Lod ved højst 700 °C med slaglod med mindst 5 % sølv, og spænd til 35–45 Nm.
- Medfølger ikke: Dyse og filter – adapteren leveres uden dyse og filter.
Til installatøren
- Tæthed: Danfoss angiver, at adapteren opfylder tæthedskravene, når den er monteret korrekt.
- På væskeledningen til TE 2 for R744 (CO2) skal loddeadapteren bruges; Danfoss angiver, at SAE-flaresamlinger ikke kan sikre det nødvendige tæthedsniveau.
- Dyse: Når loddeadapteren bruges, skal der bruges en dyse med filter beregnet til loddeadapter.
- Loddeadaptere til filtertørrer (FSA) må ikke bruges på T 2’s indløb.
Se alle tekniske specifikationer →
Passer til
Varianter
Tilbehør
Danfoss T/TE2 dyse CZ, Lodde207 kr. inkl. moms+
Danfoss T/TE2 dyse CY, Lodde189 kr. inkl. moms+
Danfoss TE 2 R744-dyse CX til ekspansionsventil, loddeadapter (068Z2102)198 kr. inkl. moms+
Danfoss T/TE2 dyse C0, Lodde198 kr. inkl. moms+
Ofte stillede spørgsmål
Skal der bruges en særlig dyse?
Ja. Med loddeadapter skal der bruges en dyse med filter beregnet til loddeadapter – til R744 bl.a. dyserne CZ, CY, CX og C0.
Må adapteren sidde på indløbet sammen med filtertørrer-adapter?
Nej, loddeadaptere til filtertørrere (FSA) må ikke bruges på T 2’s indløb.
Hvordan loddes adapteren fast?
Lod ved højst 700 °C med slaglod med mindst 5 % sølv, og spænd til 35–45 Nm.
Dokumentation
- Datablad Thermostatic expansion valve type TE2 for R744 PDF · 1,7 MB
- Installationsvejledning Solder adaptor for T 2 / TE 2 PDF · 1,3 MB
- Reklamemateriale CO2-løsninger til små kommercielle kølerum PDF · 423 KB
Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.
