Beskrivelse

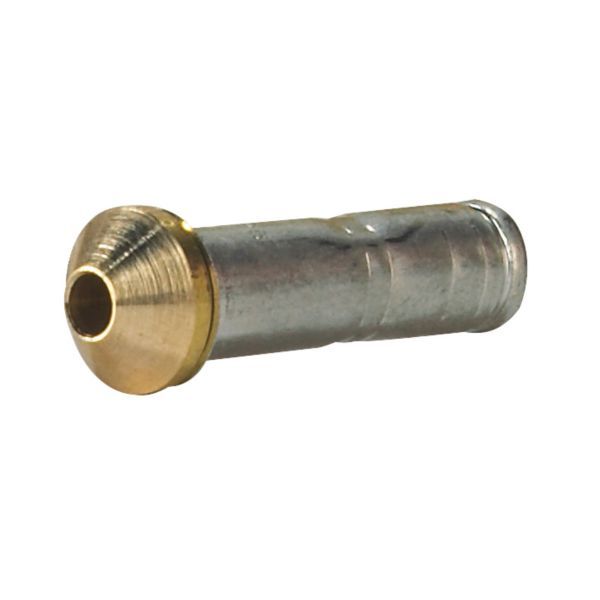

Danfoss dyse CY er en udskiftelig dyse med filter til den termostatiske ekspansionsventil TE 2 til R744 (CO2). Den hører til de fire dyser CZ, CY, CX og C0, som Danfoss har udviklet til TE 2 for R744. Dysen bruges sammen med loddeadapter på ventilen.
Fordele
- Kapacitetstilpasning: Dysen er udskiftelig, så ventilens kapacitet kan tilpasses anlægget.
- Vedligehold: Danfoss angiver nem rengøring og udskiftning af filteret.
- Driftsområde: Dysen er beregnet til temperaturområde N, -40…0 °C.
Passer den til dit anlæg?
Bruges til
- Mindre CO2-anlæg (R744) med termostatisk ekspansionsventil Danfoss TE 2 for R744 med loddeadapter.
- Service og tilpasning af ventilens kapacitet.
Sådan vælger du
- Denne variant: dyse CY, 1,97 kW ved fordampning -10 °C og kondensering 0 °C.
- Anden kapacitet: R744-dyse CZ til loddeadapter
- Anden kapacitet: R744-dyse CX til loddeadapter
- Anden kapacitet: R744-dyse C0 til loddeadapter
Montering
- Bruges sammen med loddeadapter på ventilen.
- Medfølger: Dysen leveres med filter.
Til installatøren
- Konstruktion: Dysen passer kun til loddeadapter-udgaven af TE 2 for R744, ikke flare-tilslutning.
- Driftsområde: Dysen er beregnet til temperaturområde N (-40…0 °C).
- Kapacitet: 1,97 kW med R744 ved fordampning -10 °C, kondensering 0 °C og en kølemiddeltemperatur før ventilen på -1 °C (MT, område N).
Se alle tekniske specifikationer →
Passer til
Varianter
Ofte stillede spørgsmål
Hvilken ventil passer dysen til?
Termostatisk ekspansionsventil Danfoss TE 2 for R744 med loddeadapter.
Kan jeg skifte til en anden dysestørrelse i samme ventil?
Ja, TE 2 har en udskiftelig dyse, så du kan vælge mellem CZ, CY, CX og C0 efter behov.
Hvad er dysens kapacitet?
Danfoss angiver 1,97 kW med R744 ved fordampning -10 °C og kondensering 0 °C.
Dokumentation
- Datablad Thermostatic expansion valve type TE2 for R744 PDF · 1,7 MB
- Brochure Overview Brochure Thermostatic Expansion Valves PDF · 2,2 MB
- Installationsvejledning Thermostatic expansion valve Type TE 2 for R744 (CO2 ) PDF · 486 KB
- Reklamemateriale CO2-løsninger til små kommercielle kølerum PDF · 423 KB
Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.
