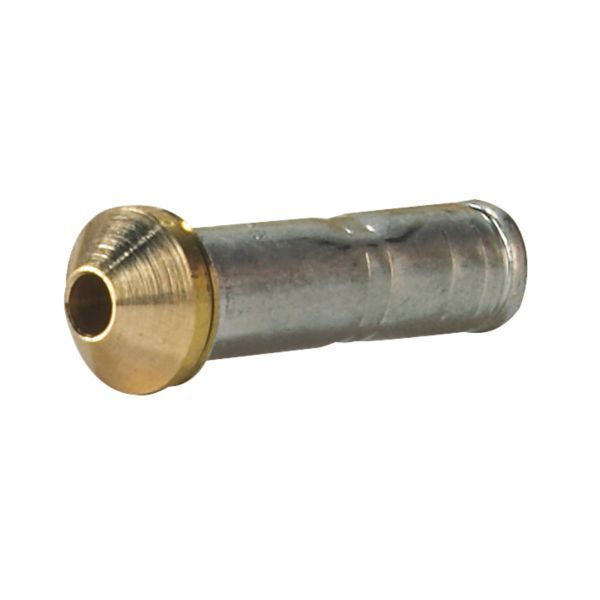

Danfoss TE 2 R744-dyse CX til ekspansionsventil, loddeadapter (068Z2102)

198 kr. inkl. moms

Udskiftelig dyse (orifice) med filter – den del, der bestemmer ekspansionsventilens kapacitet.

  • Dysestørrelse: CX
  • Passer til: Danfoss TE 2 for R744 (CO2) med loddeadapter
  • Service: Filteret kan rengøres eller udskiftes

Minimumsordre 1.000 kr – kombinér gerne med andre varer

Levering 1–3 hverdage

Varenummer (SKU): 470682102 Kategori:

Beskrivelse

Danfoss dyse CX er en udskiftelig dyse med filter til den termostatiske ekspansionsventil TE 2 for R744 (CO2), til montering med loddeadapter. Den hører til fire mindre dyser (CZ, CY, CX og C0), som Danfoss har udviklet til CO2-anlæg med lille kapacitet. Ved -10 °C fordampning og 0 °C kondensering (område N) giver dysen en nominel kapacitet på 2,19 kW.

Fordele

  • Tilpasning uden ventilskift: Kapaciteten ændres ved at skifte dysen – ventilhuset bliver siddende.
  • Mærkning: Dysen er stemplet med dysestørrelsen og et ugestempel, og låget fra plastbeholderen kan sættes om ventilens kapillarrør som mærkat.
  • Lille kapacitet: Danfoss har lavet de fire dyser CZ, CY, CX og C0 for at kunne give kapaciteter ned til 1 kW med R744.

Passer den til dit anlæg?

Bruges til

  • Mindre CO2-anlæg (R744) med termostatisk ekspansionsventil Danfoss TE 2 for R744 og loddeadapter.

Sådan vælger du

Montering

  • Monteres i ventilhuset på TE 2 for R744 med loddeadapter.
  • Medfølger: Filter (til loddeadapter).
Til installatøren
  • Dysen er én af fire mindre udgaver (CZ, CY, CX, C0), som Danfoss har lavet for at kunne give kapaciteter ned til 1 kW med R744.
  • Nominel kapacitet er angivet ved MT-betingelser (fordampning te = -10 °C, kondensering tc = 0 °C, kølemiddeltemperatur foran ventilen tl = -1 °C) og ved LT-betingelser (te = -30 °C, tc = 0 °C, tl = -1 °C).

Passer til

Varianter

Ofte stillede spørgsmål

Hvilken ventil passer dysen til?
Termostatisk ekspansionsventil Danfoss TE 2 for R744 med loddeadapter.

Kan filteret i dysen skiftes?
Ja, filteret i dysen kan rengøres eller udskiftes ved service.

Hvad sker der, hvis dysen er for stor eller for lille?
Ventilens kapacitet passer ikke til fordamperen – derfor findes dysen i flere størrelser (CZ, CY, CX, C0), så den rigtige kapacitet kan vælges.

Dokumentation

Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.

Specifikationer

TypeDyse (orifice) med filter til ekspansionsventil
ModelCX
Danfoss kodenr.068Z2102
Passer tilDanfoss TE 2 for R744
KonstruktionKun loddeadapter
Medietemperatur-40…0 °C
MedieR744 (CO2); fluidagruppe 1 (iht. PED)
GodkendelseEAC
Nettovægt8 g
Bruttovægt13,2 g
Nominel kapacitet, område N – MT (fordampning -10 °C, kondensering 0 °C, væske -1 °C)2,19 kW
Nominel kapacitet, område N – LT (fordampning -30 °C, kondensering 0 °C, væske -1 °C)2,42 kW
Mærke
Varenummer470682102
EAN5715162487068
