Beskrivelse

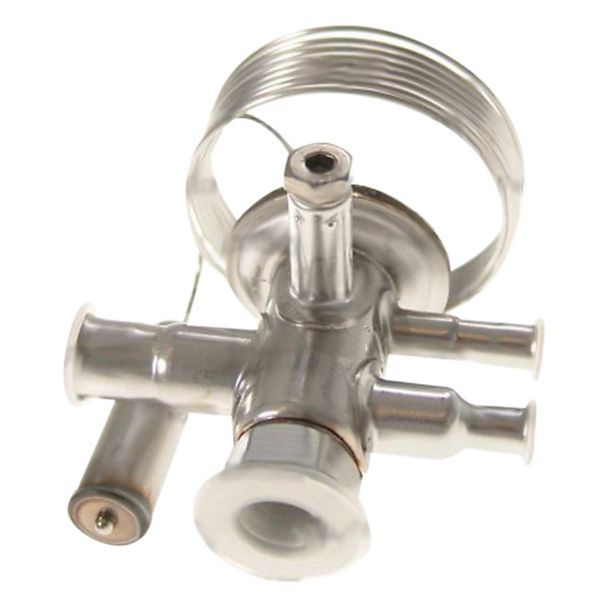

Danfoss TUA er en termostatisk ekspansionsventil i rustfast stål med loddetilslutninger i bimetal (stål/kobber), udviklet til hurtig lodning i lukkede køleanlæg. Denne udgave er til R134a/R513A med indvendig trykudligning, tilgang 1/4” og afgang 1/2” lodde (ODF). Dysen er udskiftelig og bestilles separat efter anlæggets kapacitet.
Fordele
- Lodning: Bimetallet leder ifølge Danfoss så lidt varme, at der ikke er brug for våd klud eller udvendig køling, når ventilen loddes i.
- Tilpasses anlægget: Dysen kan skiftes, så kapaciteten kan ændres uden at skifte hele ventilen.
- Lang levetid: Termostatelementet er lasersvejset, hvilket ifølge Danfoss bevarer membranens styrke og forlænger levetiden.
- Kapillarrør: Kapillarrøret er i rustfast stål og tåler ifølge Danfoss mere bøjning, så det er lettere at få føleren på plads.
- Materiale: Ventilen er i rustfast stål, som ifølge Danfoss især egner sig til køleanlæg i fødevareindustrien og i aggressive omgivelser.
Passer den til dit anlæg?
Bruges til
- Køleanlæg med R134a eller R513A, hvor en termostatisk ekspansionsventil styrer indsprøjtningen af kølemiddel til fordamperen.
- Danfoss angiver TU- og TC-ventiler som typisk anvendt i køleanlæg, varmepumpeanlæg, klimaanlæg, væskekølere, ismaskiner, specialkøleudstyr og transportkøl.
Sådan vælger du
- Denne variant: TUA, indvendig trykudligning, tilgang 1/4” og afgang 1/2” lodde (ODF).
- Samme ventil med 3/8” tilgang: TUA R134a/R513A, 3/8” x 1/2” lodde (ODF)
- Dyse 6 med indløbssi og pakning (068U1036)
Montering
- Dysen bestilles separat og vælges efter fordamperens ønskede kapacitet. Ventilen loddes ind i væskeledningen; føleren spændes på sugeledningen med det medfølgende følerbånd. Arbejdet udføres af en autoriseret kølemontør.
- Medfølger: Følerbånd.
- Medfølger ikke: Dyse (bestilles separat og vælges efter ønsket kapacitet).
Til installatøren
- Trykudligning: Indvendig udligning, uden ekstern udligningsledning.
- Driftsgrænser: Fordampningstemperatur -40…10 °C (område N), maks. driftstryk 34 bar, kapillarrør 1500 mm. Føleren må ifølge Danfoss’ datablad højst nå 100 °C under drift.
- Flow: Bi-flow er ikke muligt på ventiler med indvendig trykudligning, ifølge Danfoss’ datablad.
- Udførelse: Ligeløbsventil med lasergraveret envejspil, der viser strømningsretningen.
- Service: Ventilen kan ifølge Danfoss’ datablad ikke skilles ad og serviceres; dyse med indløbssi og pakning samt indløbssi og pakning hver for sig fås hos Danfoss.
- Montage: Ventilhuset må ifølge Danfoss’ datablad højst nå 120 °C ved montering/drift, med kortvarige temperaturspidser op til 150 °C.
Se alle tekniske specifikationer →
Tilbehør
Danfoss TUA/TUAE Dyse 06294 kr. inkl. moms+
Altech kølekobberrør, blødt i ring, 1/4'' x 0,85 mm, maks. 151 bar, 15 m670 kr. inkl. moms+
Altech kølekobberrør, blødt i ring, 1/2'' x 0,85 mm, maks. 71 bar, 15 m1.462 kr. inkl. moms+
Ofte stillede spørgsmål
Kan ventilen bruges med flow i begge retninger (bi-flow)?
Nej. Ifølge Danfoss’ datablad er bi-flow ikke muligt på ventiler med indvendig trykudligning, som denne TUA-udgave har.
Hvor stor er den samlede overhedning, ventilen arbejder med?
Ifølge Danfoss’ datablad er statisk overhedning 4 K og åbningsoverhedning 4 K for standardventiler, så den samlede overhedning ved mærkekapaciteten (Qnom) er 8 K.
Hvor sidder indstillingsspindlen til overhedningen på denne udgave?
På denne ligeløbsudgave sidder indstillingsspindlen til den statiske overhedning bag ventilen og er ikke synlig udefra, ifølge Danfoss’ datablad.
Kan ventilen skilles ad og serviceres, hvis den fejler?
Nej. Danfoss’ datablad angiver, at ventilen ikke kan skilles ad og serviceres.
Hvor varmt må ventilhuset blive, fx under lodning?
Danfoss’ datablad angiver maks. 120 °C ved montering/drift, med kortvarige temperaturspidser op til 150 °C.
Dokumentation
- Datablad Thermostatic expansion valve, TU / TC PDF · 4,3 MB
- Brochure Overview Brochure Thermostatic Expansion Valves PDF · 2,2 MB
- Installationsvejledning Thermostatic expansion valves Type TUA, TUAE and TCAE orifice PDF · 638 KB
- Produkt miljøerklæring EPD for TUBE/s Thermostatic Expansion Valve I/46 PDF · 3,0 MB
- Reklamemateriale Infographic - TU thermostatic expansion valve PDF · 17,2 MB
- EU-overensstemmelseserklæring Danfoss EU 068U9903.01 PDF · 54 KB
Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.
