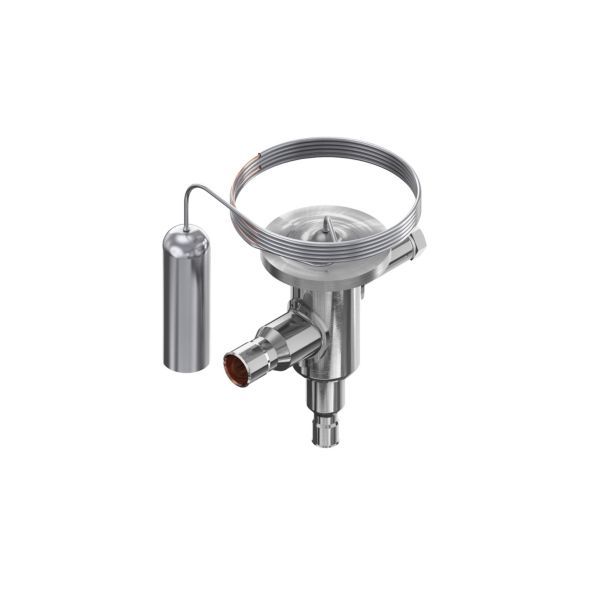

Danfoss TUB, R290 Termostatisk ekspansionsventil, 1/4 ODF, 3/8, ODF, 0,64 kW

911 kr. inkl. moms

Danfoss TUB er en termostatisk ekspansionsventil med fast dyse til køleanlæg med R290 (propan), her med dysekapacitet 0,64 kW ved tcond 38 °C (kondensering) / tevap 4,4 °C (fordampning).

  • Dyse: Fast dyse, som ikke kan udskiftes.
  • Trykudligning: Indvendig (ikke bi-flow).
  • Hus: Rustfast stål med loddetilslutninger i stål/kobber.
  • Overhedning: Justerbar statisk overhedning.

Minimumsordre 1.000 kr – kombinér gerne med andre varer

Levering 1–3 hverdage

Varenummer (SKU): 470683701 Kategori:

Beskrivelse

Danfoss TUB er en termostatisk ekspansionsventil i rustfast stål med bimetal-loddetilslutninger (stål/kobber). Denne udgave er til R290 med indvendig trykudligning, tilgang 1/4″ og afgang 3/8″ ODF. Dysen er fast med en kapacitet på 0,64 kW (ved tcond 38 °C kondensering og tevap 4,4 °C fordampning).

Fordele

  • Materiale: Hus og kapillarrør i rustfast stål, tilslutninger i bimetal af stål og kobber.
  • Overhedning: Den statiske overhedning er 4 °C fra fabrik og kan justeres på indstillingsspindlen.
  • Lodning: Bimetallet leder kun lidt varme videre til ventilhuset, så Danfoss angiver, at udvendig køling ikke er nødvendig under lodning.
  • Følerbånd: Båndet til at spænde føleren på sugeledningen følger med.

Passer den til dit anlæg?

Bruges til

  • Køleanlæg med kølemidlet R290 (propan), hvor en termostatisk ekspansionsventil med fast dyse styrer indsprøjtningen til fordamperen.

Sådan vælger du

  • Denne variant: TUB R290, fast dyse 0,64 kW, ligeløb.
  • Anden dysekapacitet: TUB R290 0,94 kW
  • Danfoss anviser, at dysestørrelsen vælges ud fra anlæggets driftsforhold med beregningsværktøjet Coolselector2.

Montering

  • Ventilen loddes ind i væskeledningen (1/4″ lodde ODF) før fordamperen og afgangen (3/8″ lodde ODF) videre i kredsen; føleren spændes på sugeledningen med det medfølgende følerbånd. Indvendig trykudligning.
  • Medfølger: følerbånd.
Til installatøren
  • Overhedning: Statisk overhedning 4 °C (justerbar); ved mærkekapacitet (Område N) er åbningsoverhedningen 4 K ved tcond 38 °C, tevap 4,4 °C og tliq 37 °C.
  • Bi-flow: Ikke muligt – ventilen har indvendig trykudligning.
  • Driftsgrænser: Maks. driftstryk 34 bar. Fordampningstemperaturområde -40…10 °C (Område N).
  • Udførelse: Ligeløb (Straightway) – indstillingsspindlen til den statiske overhedning sidder bag ventilen og er ikke synlig udefra.
  • Service: Ventilen er ikke serviceerbar og kan ikke skilles ad.
  • Temperatur: Maks. 120 °C ved montering/drift, med kortvarige temperaturspidser op til 150 °C.

Tilbehør

Ofte stillede spørgsmål

Kan ventilen bruges med flow i begge retninger (bi-flow)?
Nej. Danfoss’ produktdata angiver denne ventil som enkeltflow, og bi-flow er ikke muligt på ventiler med indvendig trykudligning.

Hvor stor er åbningsoverhedningen ved mærkekapaciteten?
Ifølge Danfoss’ datablad er åbningsoverhedningen (Område N) 4 K ved tcond 38 °C, tevap 4,4 °C og tliq 37 °C, oven i den justerbare statiske overhedning på 4 °C.

Hvor sidder indstillingsspindlen til overhedningen på denne udgave?
På denne ligeløbsudgave (Straightway) sidder indstillingsspindlen til den statiske overhedning bag ventilen og er ikke synlig udefra, ifølge Danfoss’ datablad.

Kan ventilen skilles ad og serviceres, hvis den fejler?
Nej. Danfoss’ datablad angiver ventilen som ikke serviceerbar.

Hvor varmt må ventilhuset blive, fx under lodning?
Danfoss’ datablad angiver maks. 120 °C ved montering/drift, med kortvarige temperaturspidser op til 150 °C.

Dokumentation

Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.

Specifikationer

TypeTUB, termostatisk ekspansionsventil (fast dyse)
ModelTUB R290
Danfoss kodenr.068U3701
TilslutningTilgang 1/4" lodde ODF, afgang 3/8" lodde ODF
Dysekapacitet0,64 kW ved tcond 38 °C, tevap 4,4 °C, tliq 37 °C
Dysestørrelse00 (fast dyse)
TrykudligningIndvendig
FlowEnkeltflow
Statisk overhedning4 °C, justerbar
Åbningsoverhedning (Område N)4 K ved tcond 38 °C, tevap 4,4 °C, tliq 37 °C
Maks. driftstryk34 bar
Medietemperatur-40…10 °C (fordampningstemperaturområde N)
Maks. hustemperatur120 °C ved montering og drift, kortvarig spids 150 °C
KølemiddelR290
Kapillarrørslængde800 mm
UdførelseLigeløb
MaterialeHus og kapillarrør i rustfast stål, tilslutninger bimetal stål/kobber
ServiceIkke serviceerbar
PED-klassificeringFluidgruppe 1, kategori Art. 4, par. 3
Inkl.Følerbånd
GodkendelserUL, EAC, UA
Nettovægt0,149 kg
Bruttovægt0,166 kg
Mærke
Varenummer470683701
EAN5702428932202
