Beskrivelse

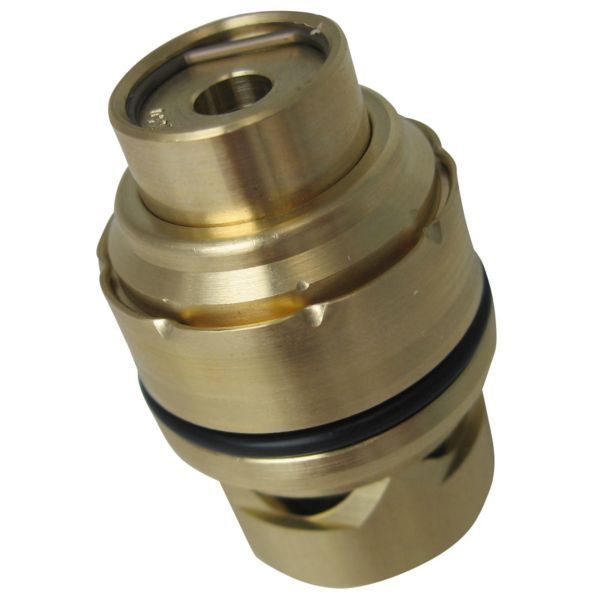

Udskiftelig reguleringsindsats til Frese ALPHA Sanitary, den dynamiske strengreguleringsventil til brugsvandsanlæg med cirkulation. Indsatsen er fast indstillet til et nominelt flow på 105 l/h og kræver et differenstryk på mindst 14 kPa. Frese oplyser differenstrykområdet 9–350 kPa for ALPHA Sanitary-indsatserne, og indsatsen passer i ventilhuse DN15 og DN20.
Fordele
- Flowregulering: Indsatsen holder flowet konstant, også når trykket i anlægget svinger.
- Selvrensende: Indsatsen er selvrensende, så snavs ikke påvirker ventilens præcision.
- Membran: En robust membran mellem de bevægelige dele fjerner friktion, støj og trykstød.
- Vedligeholdelse: Indsatsen er udtagelig og kan afkalkes.
- Idriftsætning: Frese angiver, at der ikke er krav til lige rørlængde før og efter ventilen.
Passer den til dit anlæg?
Bruges til
- Reguleringsindsats til ALPHA Sanitary, en dynamisk strengreguleringsventil til brugsvandsanlæg med cirkulation.
- Kan bruges i anlæg, hvor der periodisk pasteuriseres mod legionella ved at hæve vandtemperaturen til mellem 70 °C og 80 °C.
Sådan vælger du
- Denne indsats: 105 l/h, min. differenstryk 14 kPa.
- Indsatsen vælges efter varmetabet i den cirkulationsledning, ventilen regulerer.
- ALPHA Sanitary indsats 40 l/h
- ALPHA Sanitary indsats 60 l/h
- ALPHA Sanitary indsats 80 l/h
- ALPHA Sanitary indsats 135 l/h
- ALPHA Sanitary indsats 180 l/h
Montering
- Indsatsen monteres i et ALPHA Sanitary ventilhus DN15 eller DN20, som bestilles separat.
- Differenstrykket kan måles på trykudtag for at verificere flowet.
Til installatøren
- Balance: Ventilen balancerer anlægget automatisk, uafhængigt af temperatur og skiftende trykforhold, og sikrer hurtig adgang til varmt vand ved alle tappesteder.
- Udvidelser: Ændringer og udvidelser af anlægget påvirker ikke den hydrauliske balance i anlæggets andre dele.
- Flowkontrol: Ligger det målte differenstryk over indsatsens minimum, kan flowet aflæses i Frese’ flowgraf for ventilen; ligger det under, beregner Frese flowet ud fra Kv-værdien.
Se alle tekniske specifikationer →
Passer til
Varianter
- ALPHA Sanitary indsats 40 l/h
- ALPHA Sanitary indsats 60 l/h
- ALPHA Sanitary indsats 80 l/h
- ALPHA Sanitary indsats 135 l/h
- ALPHA Sanitary indsats 180 l/h
Ofte stillede spørgsmål
Hvordan vælger jeg indsats?
ALPHA Sanitary dimensioneres efter varmetabet på den cirkulationsledning, hvor ventilen sidder. Frese har indsatser fra 20 til 800 l/h.
Kan flowet kontrolleres?
Ja. Differenstrykket kan måles på ventilens trykudtag for at verificere flowet.
Hvad betyder differenstrykområdet 9–350 kPa?
Det er det differenstrykområde, Frese oplyser samlet for ALPHA Sanitary-indsatserne. For denne indsats angiver Frese et minimumsdifferenstryk på 14 kPa.
Dokumentation
Tekniske data fra producentens officielle materiale (www.frese.eu). Ret til ændringer forbeholdes.
