Beskrivelse

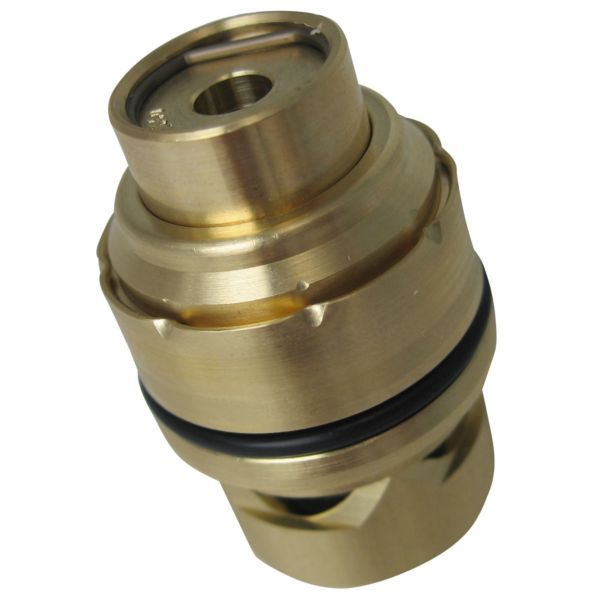

Udskiftelig reguleringsindsats til Frese ALPHA Sanitary, den dynamiske strengreguleringsventil til brugsvandsanlæg med cirkulation. Indsatsen holder flowet konstant på 40 l/h, når differenstrykket er mindst 9 kPa. Den passer i ALPHA Sanitary ventilhuse DN 15 og DN 20, som bestilles separat.
Fordele
- Flow: Indsatsen er fast indstillet til 40 l/h og holder flowet konstant uafhængigt af tryksvingninger.
- Selvrensende: Indsatsen er selvrensende, så snavs ikke påvirker ventilens præcision, ifølge Frese.
- Membran: Mellem de bevægelige dele i indsatsen fjerner membranen friktion, støj og trykstød, ifølge Frese.
- Vedligeholdelse: Indsatsen kan tages ud til vedligeholdelse og afkalkning, og den skiftes ud, hvis flowet skal ændres.
- Materiale: Indsatsen er i rustfrit stål AISI316 (EN 1.4408).
Passer den til dit anlæg?
Bruges til
- Reguleringsindsats til ALPHA Sanitary, en dynamisk strengreguleringsventil til brugsvandsanlæg med cirkulation.
- Kan bruges i anlæg, hvor der periodisk pasteuriseres mod legionella ved at hæve vandtemperaturen til mellem 70 °C og 80 °C.
Sådan vælger du
- Denne indsats: 40 l/h, min. differenstryk 9 kPa.
- Indsatsen vælges efter varmetabet i den cirkulationsledning, ventilen regulerer.
- Indsats 60 l/h
- Indsats 80 l/h
- Indsats 105 l/h
- Indsats 135 l/h
Montering
- Indsatsen monteres i et ALPHA Sanitary ventilhus DN15 eller DN20, som bestilles separat.
- Har ventilhuset trykudtag, kan differenstrykket måles der for at verificere flowet; udgaven med propper har ikke trykudtag.
- Medfølger ikke: ALPHA Sanitary ventilhus (bestilles separat).
Til installatøren
- Differenstrykområde: Frese oplyser et differenstrykområde på 9–350 kPa for hele ALPHA Sanitary-indsatsprogrammet; denne indsats kræver mindst 9 kPa.
- Flowberegning: Ved lavere differenstryk end minimum kan flowet beregnes som Q = Kv · 100 · √Δp (Q i l/h, Δp i kPa); Kv for denne indsats er 0,13.
- Dimensionering: ALPHA Sanitary dimensioneres efter varmetabet på den cirkulationsledning, hvor ventilen er placeret.
- Installation: Ingen krav til lige rørlængde før og efter ventilen; nem at installere på begrænset plads, ifølge Frese.
Se alle tekniske specifikationer →
Passer til
Varianter
- ALPHA Sanitary indsats 60 l/h
- ALPHA Sanitary indsats 80 l/h
- ALPHA Sanitary indsats 105 l/h
- ALPHA Sanitary indsats 135 l/h
- ALPHA Sanitary indsats 180 l/h
Ofte stillede spørgsmål
Hvordan vælger jeg indsats?
Efter varmetabet på den cirkulationsledning, ventilen regulerer. Frese har indsatser fra 20 til 800 l/h; denne er på 40 l/h.
Passer indsatsen til mit ventilhus?
Ja, til ALPHA Sanitary ventilhuse DN 15 og DN 20, som bestilles separat.
Kan jeg kontrollere, at flowet er rigtigt?
Har ventilhuset trykudtag, kan differenstrykket måles der og bruges til at beregne flowet.
Skal indsatsen vedligeholdes?
Den er udtagelig, så den kan rengøres og afkalkes, eller skiftes til en anden indsats, hvis flowet skal ændres.
Dokumentation
Tekniske data fra producentens officielle materiale (www.frese.eu). Ret til ændringer forbeholdes.
