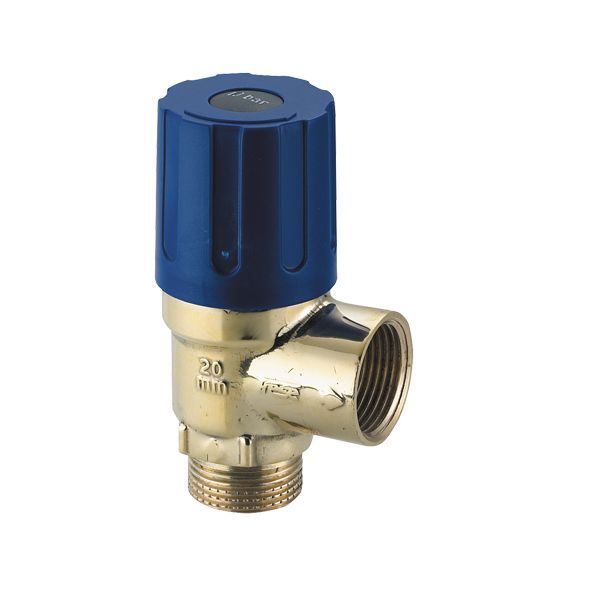

Frese sikkerhedsventil 3/4”, 6 bar med nippel

257 kr. inkl. moms

Frese sikkerhedsventil beskytter brugsvandsanlæg mod for højt tryk og bortleder automatisk det overskydende vand, når det opvarmede vand udvider sig.

  • Åbningstryk: 6,0 bar – til brugsvandsanlæg
  • Dimension: DN20, nippel-muffe
  • Kontrol og tømning: grebet åbner ventilen helt, så funktionen kan kontrolleres, og anlægget kan tømmes
  • Materiale: ventilhus i messing, greb i plast (POM)

Minimumsordre 1.000 kr – kombinér gerne med andre varer

Levering 1–3 hverdage

Varenummer (SKU): 432255306 Kategori:

Beskrivelse

Frese sikkerhedsventil DN20 (3/4″) er en fjederbelastet sikkerhedsventil i vinkeludførelse med greb, som bortleder overskydende vand fra beholdere og ledningssystemer. Ventiler med åbningstryk 6,0 bar bruges i brugsvandsanlæg og monteres på koldtvandsledningen til veksler eller varmtvandsbeholder. Denne udgave har nippel-muffe tilslutning: 3/4″ udvendigt gevind (nippel) og 3/4″ indvendigt gevind (muffe), begge efter ISO 228-1.

Fordele

  • Beskyttelse af brugsvandsanlægget: Sikkerhedsventilen bortleder automatisk det overskydende vand, der opstår, når det opvarmede vand udvider sig.
  • Kontrol og tømning: Drejes grebet til første hak, er ventilen fuldt åben, så funktionen kan kontrolleres, og anlægget kan tømmes for vand gennem sikkerhedsventilen.
  • Montering: Ventilen kan monteres lodret med betjeningsgrebet opad eller vandret med grebet horisontalt; ved vandret montering skal overløbet pege nedad.
  • Dimension til brugsvand: Frese angiver, at sikkerhedsventilen skal være DN20 til brug i Danmark.

Passer den til dit anlæg?

Bruges til

  • Sikring af brugsvandsanlæg (varmtvandsbeholder eller veksler) mod for højt tryk.
  • Bortledning af overskydende vand fra beholdere eller ledningssystemer.

Sådan vælger du

Montering

  • Monteres på koldtvandsledningen til veksler eller varmtvandsbeholder, uden afspærringsventiler eller indsnævringer mellem ventil og beholder; udløbsledningen (min. 20 mm lysning) føres til afløb med fri og synlig udmunding.
  • Monteres lodret med betjeningsgrebet opad eller vandret med grebet horisontalt; ved vandret montering skal overløbet pege nedad.
  • Svejse- og loddearbejde nær ventilen skal undgås.
Til installatøren
  • Tætning i gevind: Nippelgevindet eller gevindrøret pakkes med pakmateriale (fx pakgarn eller teflontape), og delene spændes sammen til tæthed, uden at pakningsmateriale tilsmudser ventilens til- eller afgang.
  • Åbningstryk på grebet: Frese angiver sikkerhedsventilens åbningstryk på betjeningsgrebet.
  • PED-klassificering (fabrikant Vexve A/S): Tryktilbehør efter PED 2014/68/EU artikel 4 stk. 3 – ikke CE-mærket, vurderingsklasse SEP (god ingeniørmæssig praksis). Ventiltilslutning efter ISO 228-1, trykprøvet efter EN 12266-1.
  • Kontrol af funktionen: 1 til 2 gange årligt, ved at dreje grebet i pilens retning, så vand løber ud af overløbet, og dreje videre, så ventilen lukker igen.

Varianter

Tilbehør

Ofte stillede spørgsmål

Hvor skal ventilen monteres i et brugsvandsanlæg?
På koldtvandsledningen til veksler eller varmtvandsbeholder. Der må ikke være afspærringsventiler eller andre indsnævringer mellem sikkerhedsventil og varmtvandsbeholder, og udløbsledningen (min. 20 mm lysning) føres til afløb med fri og synlig udmunding.

Hvor ofte skal funktionen kontrolleres?
Kontrol af funktionen bør udføres 1 til 2 gange årligt: drej grebet i pilens retning, så vand løber ud af overløbet, og drej videre, så ventilen lukker igen.

Er det normalt, at ventilen drypper?
Ja. Når vandet opvarmes, udvider det sig, og overskydende vand ledes bort gennem overløbet.

Dokumentation

Tekniske data fra producentens officielle materiale (www.frese.eu). Ret til ændringer forbeholdes.

Specifikationer

TypeFjederbelastet sikkerhedsventil i vinkeludførelse med greb
Producentens varenr.42-1346
Åbningstryk6,0 bar
DimensionDN20 (3/4")
TilslutningNippel (udvendigt gevind) og muffe (indvendigt gevind), 3/4", ISO 228-1
AnlægstypeBrugsvandsanlæg
Afblæsningseffekt15,8 kW ved 6,0 bar
Afblæsningsmængde6.360 l/h ved 6,0 bar
Frit lysningsareal3,14 cm²
VentilhusMessing
PakningGummi EPDM (keglepakning/rullemembran)
GrebPlast (POM)
GodkendelsePED 2014/68/EU, artikel 4 stk. 3 – ikke CE-mærket (SEP); ventiltilslutning ISO 228-1, trykprøvning EN 12266-1
Mål34 × 60 × 94 × 34 mm (H1 × H2 × H × L)
Nettovægt0,32 kg (320 g)
Mærke
Varenummer432255306
EAN5705564006790
