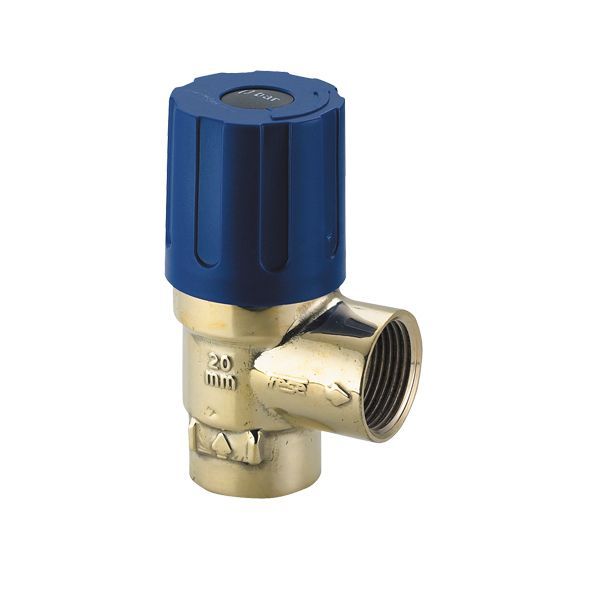

Frese sikkerhedsventil 3/4”, 2,5 bar med muffe

174 kr. inkl. moms

Frese sikkerhedsventil 3/4″ beskytter varme- og solvarmeanlægget mod overtryk. Grebet kan også bruges til at kontrollere og tømme anlægget.

  • Åbningstryk: 2,5 bar – fjederbelastet sikkerhedsventil i vinkeludførelse med greb
  • Tilslutning: muffe-muffe, 3/4″
  • Kontrol og tømning: grebet åbner ventilen helt, så anlægget kan tømmes gennem den
  • Materialer: ventilhus i messing, keglepakning/rullemembran i EPDM-gummi

Minimumsordre 1.000 kr – kombinér gerne med andre varer

Levering 1–3 hverdage

Varenummer (SKU): 432256206 Kategori:

Beskrivelse

Frese sikkerhedsventil DN20 (3/4″) er en fjederbelastet sikkerhedsventil i vinkeludførelse med greb. Den bortleder overskydende luft, vand eller damp fra beholdere og rørsystemer og beskytter dermed varme- og solvarmeanlæg mod overtryk. Denne muffe-muffe-udgave har åbningstryk 2,5 bar, og grebet kan også bruges til at kontrollere ventilen og tømme anlægget.

Fordele

  • Overtryksbeskyttelse: Ventilen åbner ved 2,5 bar og bortleder overskydende luft, vand eller damp fra anlægget.
  • Kontrol og tømning: Drej grebet til første hak, så er ventilen fuldt åben – den kan kontrolleres, og anlægget kan tømmes for vand gennem den. Drej igen, og den virker som en normal sikkerhedsventil.
  • Til varme og solvarme: Frese anviser sikkerhedsventiler med åbningstryk 2,5 bar til varmeanlæg og solvarmeanlæg.

Passer den til dit anlæg?

Bruges til

  • Sikring af varme- og solvarmeanlæg mod overtryk: monteres i toppen af kedel eller veksler.

Sådan vælger du

Montering

  • Monteres i toppen af kedel eller veksler, uden afspærringsventiler eller indsnævringer mellem sikkerhedsventil og kedel/veksler.
  • Udløbsledningen føres til afløb med fri og synlig udmunding; min. 15 mm lysning.
Til installatøren
  • Anvisninger: Frese angiver, at Arbejdstilsynets publikation nr. 58 (centralvarme med veksler) og nr. 42 (centralvarme med kedler) skal overholdes ved brug af sikkerhedsventiler i varmeanlæg.
  • Godkendelse: Frese (Vexve A/S) erklærer Type 42 DN20 som tryktilbehør efter PED 2014/68/EU, artikel 4, stk. 3, i vurderingsklassen god ingeniørmæssig praksis (SEP), og ventilen er derfor ikke CE-mærket. Ventiltilslutninger følger ISO 228-1, og trykprøvning sker efter EN 12266-1.
  • Frit lysningsareal: 3,14 cm² for DN20.

Varianter

Tilbehør

Ofte stillede spørgsmål

Hvordan kontrollerer jeg, at ventilen virker?
Drej betjeningsgrebet til første hak. Så er sikkerhedsventilen fuldt åben og kan kontrolleres. Drej igen, og den virker som en normal sikkerhedsventil.

Kan jeg bruge ventilen til at tømme anlægget?
Ja. Når grebet er drejet til første hak, er ventilen fuldt åben, og anlægget kan tømmes for vand gennem sikkerhedsventilen.

Hvor skal ventilen monteres på et varmeanlæg?
I toppen af kedel eller veksler, uden afspærringsventiler eller indsnævringer mellem ventil og kedel/veksler. Udløbsledningen (min. 15 mm lysning) føres til afløb med fri og synlig udmunding.

Hvor meget kan ventilen blæse af?
Frese angiver en afblæsningseffekt på 130,6 kW og en afblæsningsmængde på 5.280 l/h for DN20 ved 2,5 bar.

Dokumentation

Tekniske data fra producentens officielle materiale (www.frese.eu). Ret til ændringer forbeholdes.

Specifikationer

TypeFjederbelastet sikkerhedsventil, vinkeludførelse med greb
ModelType 42
Frese nr.42-1143
Åbningstryk2,5 bar
DimensionDN20 (3/4")
Tilslutning3/4" indvendigt gevind (muffe) i begge ender, ISO 228-1
Afblæsningseffekt130,6 kW ved 2,5 bar
Afblæsningsmængde5.280 l/h ved 2,5 bar
Frit lysningsareal3,14 cm²
MedieLuft, vand eller damp
AnlægstypeVarme- og solvarmeanlæg
VentilhusMessing
Keglepakning / rullemembranGummi EPDM
GrebPlast POM
GodkendelsePED 2014/68/EU artikel 4, stk. 3 (ikke CE-mærket, vurderingsklasse SEP); ventiltilslutninger ISO 228-1; trykprøvning EN 12266-1
Mål30 × 60 × 90 × 34 mm (H1 × H2 × H × L)
Nettovægt0,305 kg
Mærke
Varenummer432256206
EAN5705564006745
