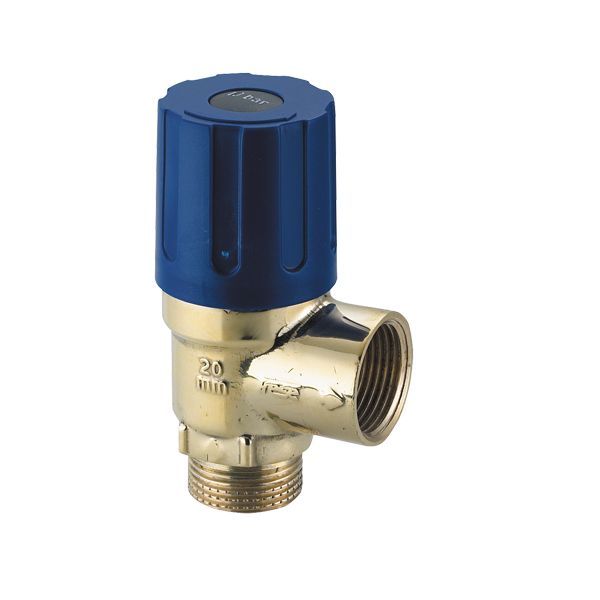

Frese sikkerhedsventil 3/4”, 10 bar med nippel

187 kr. inkl. moms

Frese sikkerhedsventil DN20 leder overskydende luft, vand eller damp væk fra varmtvandsbeholderen eller veksleren og har greb til kontrol og tømning.

  • Åbningstryk: 10,0 bar til brugsvandsanlæg.
  • Udførelse: Nippel-muffe i vinkeludførelse med greb.
  • Materialer: Messing-ventilhus med keglepakning/rullemembran i EPDM.

Minimumsordre 1.000 kr – kombinér gerne med andre varer

Levering 1–3 hverdage

Varenummer (SKU): 432255506 Kategori:

Beskrivelse

Frese sikkerhedsventil DN20 er en fjederbelastet sikkerhedsventil i vinkeludførelse med greb, som leder overskydende luft, vand eller damp væk fra beholdere og rørsystemer. Denne nippel-muffe-udgave har åbningstryk 10,0 bar og hører til brugsvandsanlæg.

Fordele

  • Kontrol og tømning: Drej grebet til første hak, så er ventilen fuldt åben, og anlægget kan tømmes gennem den.
  • Åbningstryk: Ventilen åbner ved 10,0 bar.
  • Materialer: Ventilhus i messing, keglepakning/rullemembran i EPDM-gummi og greb i POM.
  • Dimension: Frese angiver, at sikkerhedsventilen skal være DN20 til brug i Danmark.

Passer den til dit anlæg?

Bruges til

  • Sikring af varmtvandsbeholder eller veksler i brugsvandsanlæg.

Sådan vælger du

Montering

  • Monteres på koldtvandsledningen til veksler eller varmtvandsbeholder; udløbsledningen (min. 20 mm lysning) føres til afløb med fri og synlig udmunding.
  • Der må ikke være afspærringsventiler eller andre indsnævringer mellem sikkerhedsventil og varmtvandsbeholder eller veksler.
Til installatøren
  • Frit lysningsareal: 3,14 cm² (DN20).
  • Mål og vægt (nippel-muffe): H1 34 mm, H2 60 mm, H 94 mm, L 34 mm, ca. 0,32 kg.
  • Regulatorisk: Ifølge Arbejdstilsynets anvisning 2.1.2.0-4 skal sikkerhedsventiler til vandinstallationer under DS 439 have min. 20 mm lysning.

Varianter

Tilbehør

Ofte stillede spørgsmål

Hvordan kontrollerer jeg ventilen?
Drej grebet til første hak, så er ventilen fuldt åben, og anlægget kan tømmes for vand gennem den. Drej igen, og den virker som en normal sikkerhedsventil.

Hvor skal ventilen monteres på et brugsvandsanlæg?
På koldtvandsledningen til veksler eller varmtvandsbeholder, uden afspærringsventiler eller andre indsnævringer mellem ventil og beholder/veksler. Udløbsledningen (min. 20 mm lysning) føres til afløb med fri og synlig udmunding.

Hvilket åbningstryk har denne ventil?
10,0 bar, med nippel-muffe-tilslutning i DN20 (3/4″).

Hvor meget kan den aflede?
33,6 kW (9.480 l/h) ved 10,0 bar åbningstryk, ifølge Frese’ tekniske data for brugsvandsanlæg.

Dokumentation

Tekniske data fra producentens officielle materiale (www.frese.eu). Ret til ændringer forbeholdes.

Specifikationer

TypeFjederbelastet sikkerhedsventil, vinkeludførelse med greb
Frese nr.42-1349
Åbningstryk10,0 bar
DimensionDN20 (3/4")
TilslutningNippel-muffe: udvendigt gevind i den ene ende, indvendigt gevind i den anden
Afblæsningseffekt33,6 kW ved 10,0 bar (brugsvandsanlæg)
Afblæsningsmængde9.480 l/h ved 10,0 bar
AnlægstypeBrugsvandsanlæg
Frit lysningsareal3,14 cm²
VentilhusMessing
PakningKeglepakning/rullemembran i EPDM-gummi
GrebPlast POM
MålH1 34 mm, H2 60 mm, H 94 mm, L 34 mm
Nettovægt0,32 kg (nippel-muffe)
Mærke
Varenummer432255506
EAN5705564006806
