Beskrivelse

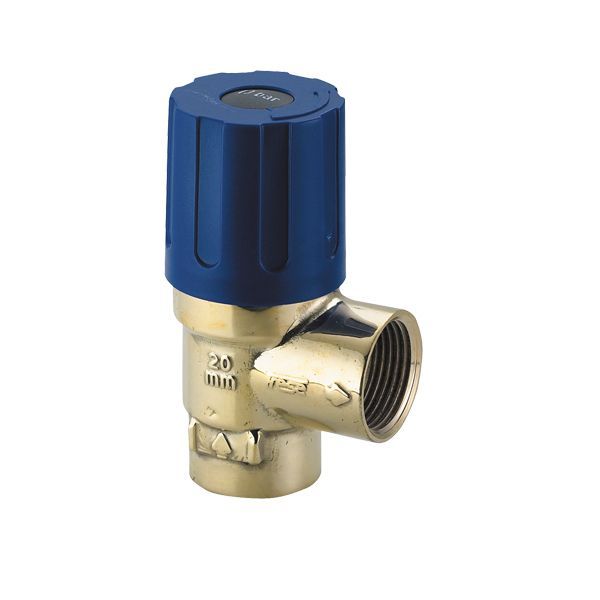

Frese sikkerhedsventil DN20 (3/4″) er en fjederbelastet sikkerhedsventil i vinkeludførelse med greb. Den bortleder overskydende luft, vand eller damp fra beholdere og rørsystemer og beskytter dermed brugsvandsanlæg mod overtryk. Denne muffe-muffe-udgave har åbningstryk 6,0 bar, og grebet kan også bruges til at kontrollere ventilen og tømme anlægget.
Fordele
- Overtryksbeskyttelse: Ventilen åbner ved 6,0 bar og bortleder overskydende luft, vand eller damp fra anlægget.
- Kontrol og tømning: Drej grebet til første hak, så er ventilen fuldt åben – den kan kontrolleres, og anlægget kan tømmes for vand gennem den. Drej igen, og den virker som en normal sikkerhedsventil.
- DN20 i Danmark: Frese angiver, at sikkerhedsventilen skal være DN20 til brug i Danmark.
Passer den til dit anlæg?
Bruges til
- Sikring af brugsvandsanlæg mod overtryk: monteres på koldtvandsledningen til veksler eller varmtvandsbeholder.
Sådan vælger du
- Denne variant: DN20 muffe-muffe, 6,0 bar.
- 2,5 bar muffe-muffe
- 8,0 bar muffe-muffe
- 10,0 bar muffe-muffe
Montering
- Monteres på koldtvandsledningen til veksler eller varmtvandsbeholder, uden afspærringsventiler eller indsnævringer mellem sikkerhedsventil og beholder.
- Udløbsledningen føres til afløb med fri og synlig udmunding; min. 20 mm lysning.
Til installatøren
- Anvisninger: Frese henviser til Arbejdstilsynets anvisning 2.1.2.0-4, hvorefter sikkerhedsventiler til vandinstallationer under DS 439 skal have en min. lysning på 20 mm.
- Godkendelse: Frese (Vexve A/S) erklærer Type 42 DN20 som tryktilbehør efter PED 2014/68/EU, artikel 4, stk. 3, i vurderingsklassen god ingeniørmæssig praksis (SEP), og ventilen er derfor ikke CE-mærket. Ventiltilslutninger følger ISO 228-1, og trykprøvning sker efter EN 12266-1.
- Frit lysningsareal: 3,14 cm² for DN20.
Se alle tekniske specifikationer →
Varianter
- Frese sikkerhedsventil DN20 2,5 bar muffe-muffe
- Frese sikkerhedsventil DN20 8,0 bar muffe-muffe
- Frese sikkerhedsventil DN20 10,0 bar muffe-muffe
- Frese sikkerhedsventil DN20 2,5 bar nippel-muffe
- Frese sikkerhedsventil DN20 6,0 bar nippel-muffe
- Frese sikkerhedsventil DN20 10,0 bar nippel-muffe
Tilbehør
Frese Slutmuffe m/strips 3/4''49 kr. inkl. moms+
Ofte stillede spørgsmål
Hvordan kontrollerer jeg, at ventilen virker?
Drej betjeningsgrebet til første hak. Så er sikkerhedsventilen fuldt åben og kan kontrolleres. Drej igen, og den virker som en normal sikkerhedsventil.
Kan jeg bruge ventilen til at tømme anlægget?
Ja. Når grebet er drejet til første hak, er ventilen fuldt åben, og anlægget kan tømmes for vand gennem sikkerhedsventilen.
Hvor skal ventilen monteres på et brugsvandsanlæg?
På koldtvandsledningen til veksler eller varmtvandsbeholder, uden afspærringsventiler eller indsnævringer mellem ventil og beholder. Udløbsledningen (min. 20 mm lysning) føres til afløb med fri og synlig udmunding.
Er DN20 et krav i Danmark?
Frese angiver, at sikkerhedsventilen skal være DN20 til brug i Danmark.
Hvor meget kan ventilen blæse af?
Frese angiver en afblæsningseffekt på 15,8 kW og en afblæsningsmængde på 6.360 l/h for DN20 ved 6,0 bar.
Dokumentation
- Datablad Frese sikkerhedsventil (PDF)
- Montagevejledning Frese sikkerhedsventil (PDF)
- Overensstemmelseserklæring Frese sikkerhedsventil (PDF)
Tekniske data fra producentens officielle materiale (www.frese.eu). Ret til ændringer forbeholdes.
