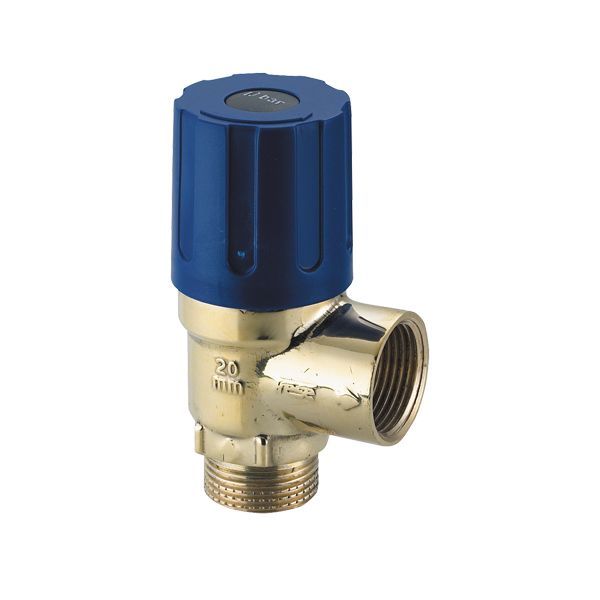

Frese sikkerhedsventil DN20 (3/4”) nippel-muffe 2,5 bar (42-1343)

181 kr. inkl. moms

Frese sikkerhedsventil med greb, så du kan kontrollere ventilen og tømme anlægget gennem den.

  • Dimension: DN20, nippel-muffe
  • Åbningstryk: 2,5 bar
  • Anlæg: Varme- og solvarmeanlæg
  • Materiale: Messing, EPDM-pakning

Minimumsordre 1.000 kr – kombinér gerne med andre varer

Levering 1–3 hverdage

Varenummer (SKU): 432255206 Kategori:

Beskrivelse

Frese sikkerhedsventil DN20 er en fjederbelastet sikkerhedsventil i vinkeludførelse med greb, som bortleder overskydende luft, vand eller damp fra beholdere og rørsystemer. Denne nippel-muffe-udgave har åbningstryk 2,5 bar og er til varme- og solvarmeanlæg. Ventilhuset er i messing, og grebet kan bruges til at kontrollere ventilen og tømme anlægget.

Fordele

  • Kontrol og tømning: Drej grebet til første hak – så er ventilen fuldt åben, og anlægget kan tømmes for vand gennem den.
  • Afblæsning: Ventilen bortleder overskydende luft, vand eller damp fra beholdere og rørsystemer.
  • Afblæsningseffekt: Frese angiver 130,6 kW ved 2,5 bar i varmeanlæg.

Passer den til dit anlæg?

Bruges til

  • Sikring af varmeanlæg og solvarmeanlæg med sikkerhedsventiler med åbningstryk 2,5 bar.

Sådan vælger du

Montering

  • Monteres i toppen af kedel eller veksler, uden afspærringsventiler eller indsnævringer mellem ventil og kedel/veksler.
  • Udløbsledningen (min. 15 mm lysning) føres til afløb med fri og synlig udmunding.
  • Tilslutning: nippel 3/4″ udvendigt gevind og muffe 3/4″ indvendigt gevind (DN20).
Til installatøren
  • Afblæsning: 130,6 kW / 5.280 l/h ved 2,5 bar (DN20).
  • Regler: Frese henviser til Arbejdstilsynets publikationer nr. 42 og 58 om sikkerhedsventiler i centralvarmeanlæg og til anvisning 2.1.2.0-4, der kræver mindst 20 mm lysning på udløbsledningen ved vandinstallationer under DS 439.
  • Placering: Monteres i toppen af kedel eller veksler uden afspærringsventiler eller andre indsnævringer mellem ventil og kedel/veksler.
  • Frit lysningsareal: 3,14 cm² (DN20).

Varianter

Tilbehør

Ofte stillede spørgsmål

Hvordan kontrolleres ventilen?
Drej grebet til første hak – så er ventilen fuldt åben, og anlægget kan tømmes gennem den. Drej igen, og den virker som en normal sikkerhedsventil.

Hvor monteres ventilen på et varmeanlæg?
I toppen af kedel eller veksler uden afspærringsventiler eller indsnævringer imellem. Udløbsledningen (min. 15 mm lysning) føres til afløb med fri og synlig udmunding.

Hvad er ventilens afblæsningseffekt?
Ved 2,5 bar er afblæsningseffekten 130,6 kW (5.280 l/h).

Dokumentation

Tekniske data fra producentens officielle materiale (www.frese.eu). Ret til ændringer forbeholdes.

Specifikationer

TypeFjederbelastet sikkerhedsventil, vinkeludførelse med greb
ModelDN20 nippel-muffe, 2,5 bar
Producentens varenr.42-1343
Åbningstryk2,5 bar
DimensionDN20 (3/4")
TilslutningNippel, 3/4" udvendigt gevind
Tilslutning afgangMuffe, 3/4" indvendigt gevind
Kapacitet130,6 kW / 5.280 l/h ved 2,5 bar
MedieLuft, vand eller damp i varme- og solvarmeanlæg
VentilhusMessing
PakningKeglepakning/rullemembran: EPDM-gummi
MålH1 34 mm · H2 60 mm · H 94 mm · L 34 mm
Nettovægt0,32 kg
Frit lysningsareal3,14 cm²
GrebPlast POM
Mærke
Varenummer432255206
EAN5705564006783
