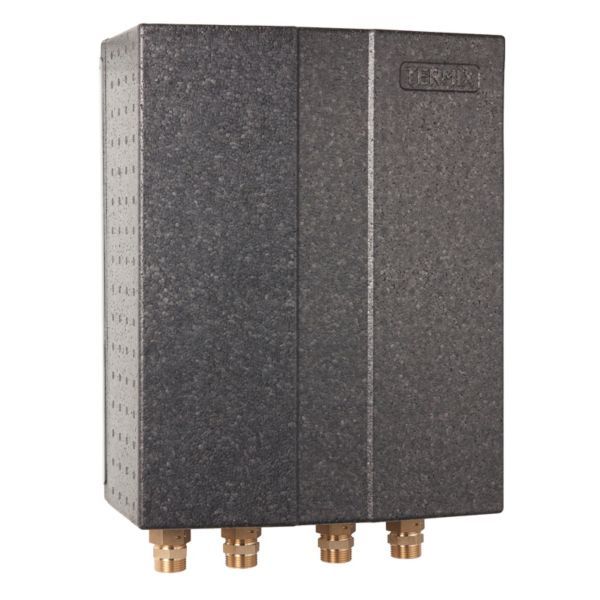

Gemina Termix Novi type 2 U. kabinet

7.222 kr. inkl. moms

Gemina Termix Novi type 2 laver varmt brugsvand direkte fra fjernvarmen og reguleres af Termix TPV-regulatoren.

  • Regulering: Termix TPV styrer efter flow og temperatur, uafhængigt af varierende fremløbstemperatur og differenstryk
  • Udførelse: uden kabinet, med komplet fuldisolering
  • Tomgangsfunktion: holder brugsvandet klar mellem tapningerne uden ekstern energitilførsel
  • Garanti: Gemina Termix yder 5 års garanti mod tilkalkning; den bortfalder, hvis varmtvandstemperaturen indstilles over 50 °C
  • Egnet til: lavtemperaturfjernvarmenet og fjernvarmens yderområder, ifølge Gemina Termix

Levering 1–3 hverdage

Varenummer (SKU): 376932139 Kategori:

Beskrivelse

Termix Novi type 2 er en vandvarmer, der laver varmt brugsvand direkte fra fjernvarmen. Reguleringen klares af Termix TPV-regulatoren, der styrer efter både flow og temperatur, og som ifølge Gemina Termix giver velreguleret brugsvand ved både lave og høje fremløbstemperaturer. Ved 60 °C fremløb, 35 kPa og brugsvand 10/45 °C yder type 2 58 kW svarende til 1.432 l/h. Denne udgave leveres uden kabinet, men med fuldisolering, og tilsluttes med 3/4” RG udvendigt gevind.

Fordele

  • Tilkalkning: Ventilen lukker, så snart tapningen stopper, hvilket ifølge Gemina Termix beskytter varmeveksleren mod tilkalkning.
  • Stabilt brugsvand: Termix TPV regulerer efter både flow og temperatur, så reguleringen er uafhængig af varierende fremløbstemperaturer og differenstryk.
  • Altid klar: Tomgangsfunktionen er indbygget i Termix TPV, kræver ingen efterregulering og fungerer uden ekstern energitilførsel.
  • Kapacitet: Type 2 er den mellemste af tre størrelser – hele ydelsestabellen står i specifikationerne.
  • Varmetab: Vandvarmeren er fuldisoleret, hvilket ifølge Gemina Termix giver minimalt varmetab både under tapning og i tomgangsfunktion.
  • Garanti: Gemina Termix yder fem års garanti mod tilkalkning, når varmtvandstemperaturen holdes på 50 °C eller derunder.

Passer den til dit anlæg?

Bruges til

  • Produktion af varmt brugsvand fra fjernvarme med Termix TPV-regulatoren.
  • Gemina Termix angiver Novi som velegnet til lavtemperaturfjernvarmenet og beboelser i fjernvarmens yderområder.

Sådan vælger du

Montering

  • Montering, installation og idriftsættelse skal udføres af en autoriseret VVS-installatør, og enheden skal tilsluttes husinstallationen i et frostfrit lokale.
  • Unitten skal altid være udstyret med sikkerhedsventil(er) efter de lokale forskrifter. Sikkerhedsaggregat 10 bar bestilles separat – eller en GTU trykudligner, hvor den må bruges (ikke ved brugsvandscirkulation).
  • Cirkulation tilsluttes cirkulationsstudsen på ventilen. Cirkulationsrør med kontraventil bestilles separat.
  • Tilslutninger: koldt vand, varmt vand, fjernvarme frem og retur – alle 3/4” RG udvendigt gevind.
  • Gemina Termix anbefaler, at regulatoren indstilles til 45–50 °C; kalkgarantien bortfalder ved indstilling over 50 °C.
  • Medfølger: Komplet fuldisolering, Termix TPV-regulator, Garantibevis.
  • Medfølger ikke: Kabinet (denne udgave leveres uden kabinet), Sikkerhedsventil eller GTU trykudligner (bestilles separat), Cirkulationsrør med kontraventil (bestilles separat).
Til installatøren
  • Montering, installation og idriftsættelse skal udføres af en autoriseret VVS-installatør, og enheden skal tilsluttes husinstallationen i et frostfrit lokale.
  • Sikkerhedsventil: funktionen er at beskytte anlægget mod tryk ud over det tilladte, og sikkerhedsventilens afblæsningsrør må ikke afspærres. Unitten skal altid være udstyret med sikkerhedsventil(er) i overensstemmelse med de lokale forskrifter – bestilles separat.
  • GTU trykudligner optager ekspansionen på brugsvandssiden og kan derfor bruges som erstatning for en sikkerhedsventil. Der er intet afblæsningsrør, så der skal ikke etableres afløb. Trykudligneren må ikke anvendes på anlæg med brugsvandscirkulation.
  • Gemina Termix angiver, at cirkulationen tilsluttes cirkulationsstudsen på ventilen. Cirkulationsrør med kontraventil og tilslutningstuds bestilles separat.
  • Tilslutninger: koldt vand, varmt vand, fjernvarme frem og retur – alle 3/4” RG udvendigt gevind.
  • Indregulering: Gemina Termix anbefaler, at regulatoren indstilles til 45–50 °C. Risikoen for kalkaflejringer øges betydeligt, hvis brugsvandstemperaturen overstiger 55 °C, og kalkgarantien bortfalder ved indstilling over 50 °C.
  • Garanti: unitten er dækket iht. det medleverede garantibevis. Garantien dækker ikke ved forkert brug af produktet, og reklamation kræver, at en autoriseret VVS-installatør kontakter Gemina Termix A/S for godkendelse. Ventiler, komponenter, tilbehør og bevægelige dele er omfattet de første to år efter montering.
  • Ansvar: Gemina Termix A/S’ ansvarsområde omfatter ikke indregulering, dimensioneringsgrundlag, montering eller korrekt tilslutning af unitten. Udføres der ændringer på unittens opbygning eller konstruktion, fralægger fabrikanten sig ethvert ansvar.

Ydelse, Termix Novi type 2 m/TPV

Δp (kPa) 55 °C, 10/45: kW l/h retur °C 60 °C, 10/45: kW l/h retur °C 60 °C, 10/50: kW l/h retur °C
20 35 864 17,1 42 1.037 15,6 39 844 18,4
35 47,5 1.173 18,1 58 1.432 16,6 53,5 1.157 19,6

Fremløbstemperatur 55 °C eller 60 °C; brugsvand 10/45 °C eller 10/50 °C. Δp = differenstryk. Data fra producentens produktark.

Varianter

Tilbehør

Ofte stillede spørgsmål

Hvad er forskellen på type 1, 2 og 3?
Kapaciteten. Ved 60 °C fremløb, 35 kPa og brugsvand 10/45 °C yder type 1 44,5 kW, type 2 58 kW og type 3 67 kW. Målene er de samme for alle tre typer.

Skal jeg bruge sikkerhedsventil eller GTU trykudligner?
Begge dele findes til Novi. Ifølge Gemina Termix må GTU trykudligneren ikke anvendes på anlæg med brugsvandscirkulation, og den har – i modsætning til en sikkerhedsventil – intet afblæsningsrør, så der skal ikke etableres afløb.

Er den velegnet til lavtemperaturfjernvarme?
Ja. Gemina Termix skriver, at Termix TPV-regulatoren sikrer velreguleret brugsvand ved både lave og høje fremløbstemperaturer, og at Novi derfor er et godt valg i lavtemperaturfjernvarmenet og beboelser i fjernvarmens yderområder.

Hvor meget plads kræver den?
Med isolering måler den 432 mm i højden, 300 mm i bredden og 155 mm i dybden.

Hvad betyder kalkgarantien?
Gemina Termix yder fem års garanti mod tilkalkning på produkter med Termix TPV-regulator, regnet fra unitten blev installeret. Garantien bortfalder, hvis varmtvandstemperaturen indstilles over 50 °C; Gemina Termix oplyser, at 45–50 °C er mest økonomisk i drift.

Dokumentation

Tekniske data fra producentens officielle materiale (termix.dk). Ret til ændringer forbeholdes.

Specifikationer

TypeVandvarmer til fjernvarme (brugsvandsveksler)
ModelTermix Novi type 2, uden kabinet
TilslutningKoldt vand, varmt vand, fjernvarme frem og retur: 3/4'' RG udvendigt gevind
Kapacitet58 kW / 1.432 l/h ved 60 °C fremløb, 35 kPa og brugsvand 10/45 °C
Maks. driftstryk16 bar
DriftstemperaturMaks. 110 °C
VentiltypeTermix TPV 90 (flow- og temperaturstyret med indbygget differenstryksregulator)
VarmevekslerTermix 16H+, rustfri AISI 316
LoddematerialeKobber
IsoleringKomplet fuldisolering
Mål med isolering (h × b × d)432 × 300 × 155 mm
VA-godkendelseVA 3.22/19700
Nettovægt7–9 kg (hele serien)
Garanti5 år mod tilkalkning med Termix TPV; bortfalder ved varmtvandstemperatur over 50 °C
Mærke
Varenummer376932139
EAN5706560598166
