Beskrivelse
Termix Novi type 3 er en vandvarmer til fjernvarme, der producerer varmt brugsvand med lavt energiforbrug. Reguleringen klares af Termix TPV-regulatoren, som styrer efter både flow og temperatur, og som producenten fremhæver til lavtemperaturfjernvarme. Ved fremløb 60 °C og differenstryk 35 kPa yder den 67 kW og 1.655 l/h (10/45 °C). Denne udgave er fuldisoleret og leveres med kabinet.
Fordele
- Mål: Med kabinet måler vandvarmeren 442 × 315 × 165 mm (h × b × d).
- Regulering: Termix TPV styrer efter både flow og temperatur og arbejder uden ekstern energitilførsel.
- Fjernvarmenettets yderområder: Gemina Termix angiver Novi som velegnet til lavtemperaturfjernvarmenet og beboelser i fjernvarmens yderområder.
- Veksler: Termix 16H+ i rustfrit stål (AISI 316), arbejdstryk 16 bar.

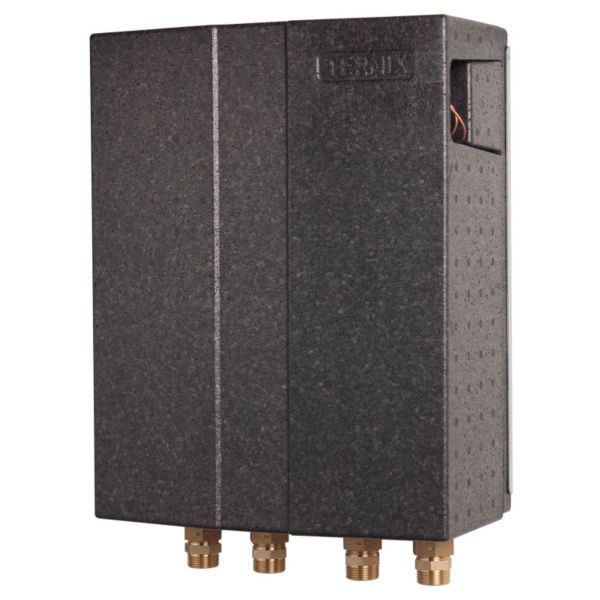

- Isolering: Gemina Termix oplyser, at den komplette fuldisolering giver minimalt varmetab både under tapning og i tomgangsfunktion.
- Garanti: Producenten giver 5 år mod tilkalkning. Reklamationen skal ifølge producenten godkendes af Gemina Termix, og en autoriseret VVS-installatør står for henvendelsen.
Passer den til dit anlæg?
Bruges til
- Produktion af varmt brugsvand fra fjernvarme med den intelligente Termix TPV-regulator.
- Gemina Termix angiver Novi som velegnet til lavtemperaturfjernvarmenet og beboelser i fjernvarmens yderområder.
Sådan vælger du
- Denne udgave: Termix Novi type 3, inkl. kabinet. Ydelse (10/45 °C) ved fremløb 55 °C: 41 kW ved 20 kPa og 57 kW ved 35 kPa. Ved fremløb 60 °C: 48 kW ved 20 kPa og 67 kW ved 35 kPa.
- Mindre ydelse, samme regulering: Termix Novi type 1 (27 kW ved 20 kPa og 37 kW ved 35 kPa, fremløb 55 °C)
- Mindre ydelse, samme regulering: Termix Novi type 2 (35 kW ved 20 kPa og 47,5 kW ved 35 kPa, fremløb 55 °C)
- Samme type 3 uden kabinet (med isolering)
- Vælg type efter husstandens samtidige forbrug af varmt vand og det differenstryk, fjernvarmeværket kan levere ved huset.
- Sikkerhedsaggregat 10 bar
- GTU trykudligner (ikke ved brugsvandscirkulation)
- Cirkulationsrør med kontraventil til Novi
Montering
- Tilslutning: 3/4" udvendigt gevind (koldt vand / varmt vand / fjernvarme frem / fjernvarme retur). Passende fittings: Skydeventil 3/4" muffe/muffe i messing til afspærring, Kedelslange 3/4" x 300 mm muffe/muffe til varmeanlæg (teknisk vand, ikke brugsvand), Kedelslange 3/4" x 500 mm muffe/muffe til varmeanlæg (teknisk vand, ikke brugsvand).
- Installation og idriftsættelse udføres af en autoriseret VVS-installatør, og enheden skal stå i et frostfrit lokale.
- Der skal altid monteres sikkerhedsventil(er) efter de lokale forskrifter. Sikkerhedsaggregat 10 bar bestilles separat – eller en GTU-trykudligner, hvor den må bruges.
- Producenten anbefaler, at brugsvandscirkulationen tilsluttes cirkulationsstudsen på ventilen. Cirkulationsrør med kontraventil bestilles separat.
- Tilslutninger: koldt vand, varmt vand, fjernvarme frem og retur – alle ¾” RG udvendigt gevind.
- Medfølger: Kabinet (Jacob Jensen-design), Fuldisolering, Garantibevis.
- Medfølger ikke: Sikkerhedsaggregat (bestilles separat), Cirkulationsrør med kontraventil (tilbehør).
Til installatøren
- Ydelse (10/45 °C): ved fremløb 55 °C 41 kW/1.013 l/h (20 kPa, retur 16,3 °C) eller 57 kW/1.408 l/h (35 kPa, retur 17,2 °C). Ved fremløb 60 °C: 48 kW/1.186 l/h (20 kPa, retur 14,8 °C) eller 67 kW/1.655 l/h (35 kPa, retur 15,6 °C).
- Ydelse ved 10/50 °C og fremløb 60 °C: 45 kW/973 l/h (20 kPa, retur 17,5 °C) eller 62,5 kW/1.352 l/h (35 kPa, retur 18,5 °C).
- Tomgangsfunktion: indstiller sig automatisk under den valgte brugsvandstemperatur mellem tapninger, kræver ingen efterregulering og sikrer lav returtemperatur, også under stilstand.
- Arbejdstryk 16 bar, maks. driftstemperatur 110 °C.
- Sikkerhed: enheden skal altid have sikkerhedsventil(er) efter de lokale forskrifter. GTU-trykudligner må ifølge producenten ikke bruges på anlæg med brugsvandscirkulation.
- Mål med isolering uden kabinet (h × b × d): 432 × 300 × 155 mm. Mål med kabinet: 442 × 315 × 165 mm.
- VA-godkendelse: VA 3.22/19700.
- Cirkulation: producenten anbefaler, at brugsvandscirkulationen tilsluttes cirkulationsstudsen på ventilen; cirkulationstemperaturen er lig med tomgangstemperaturen. Cirkulationsrør med kontraventil og tilslutningstuds bestilles separat.
Ydelse, Termix Novi type 3 m/TPV
| Δp (kPa) | 55 °C, 10/45: kW | l/h | retur °C | 60 °C, 10/45: kW | l/h | retur °C | 60 °C, 10/50: kW | l/h | retur °C |
|---|---|---|---|---|---|---|---|---|---|
| 20 | 41 | 1.013 | 16,3 | 48 | 1.186 | 14,8 | 45 | 973 | 17,5 |
| 35 | 57 | 1.408 | 17,2 | 67 | 1.655 | 15,6 | 62,5 | 1.352 | 18,5 |
Fremløbstemperatur 55 °C eller 60 °C; brugsvand 10/45 °C eller 10/50 °C. Δp = differenstryk. Data fra producentens produktark.
Se alle tekniske specifikationer →
Varianter
- Termix Novi type 1 med kabinet
- Termix Novi type 1 uden kabinet
- Termix Novi type 2 med kabinet
- Termix Novi type 2 uden kabinet
- Termix Novi type 3 uden kabinet
Tilbehør
Gemina Termix sikkerhedsaggregat til 20649 kr. inkl. moms+
Gemina Termix GTU trykudligner1.238 kr. inkl. moms+
Gemina Termix Cirkulationsrør Novi489 kr. inkl. moms+
Pettinaroli skydeventil, muffe i begge ender, messing, 3/4'' (175GLO-006)100 kr. inkl. moms+
Neoperl kedelslange 3/4'' x 300 mm, omløber/omløber, til koldt/varmt teknisk vand (36610103001)157 kr. inkl. moms+
Neoperl kedelslange 3/4'' x 500 mm, omløber/omløber, til koldt/varmt teknisk vand (36610105001)260 kr. inkl. moms+
Ofte stillede spørgsmål
Hvad er forskellen på type 1, 2 og 3?
Kapaciteten. Ved fremløb 60 °C, 35 kPa og brugsvand 10/45 °C yder type 1 44,5 kW, type 2 58 kW og type 3 67 kW. Producenten oplyser kun ét sæt mål og ét kabinet til type 1, 2 og 3.
Skal jeg bruge sikkerhedsventil eller GTU trykudligner?
Producenten tilbyder Novi både med GTU-trykudligner og med sikkerhedsventil. Ifølge producenten må GTU ikke anvendes på anlæg med brugsvandscirkulation.
Er den velegnet til lavtemperaturfjernvarme?
Ja. Termix TPV-regulatoren sikrer ifølge producenten velreguleret brugsvand ved både lave og høje fremløbstemperaturer og fremhæves til lavtemperaturfjernvarmenet og beboelser i fjernvarmens yderområder.
Hvor meget plads kræver den?
Med kabinet måler den 442 mm i højden, 315 mm i bredden og 165 mm i dybden.
Dokumentation
- Produktblad Produktark Termix Novi PDF · 964 KB
- Dokument Instruktion Termix Novi PDF · 702 KB
Tekniske data fra producentens officielle materiale (termix.dk). Ret til ændringer forbeholdes.
