Beskrivelse

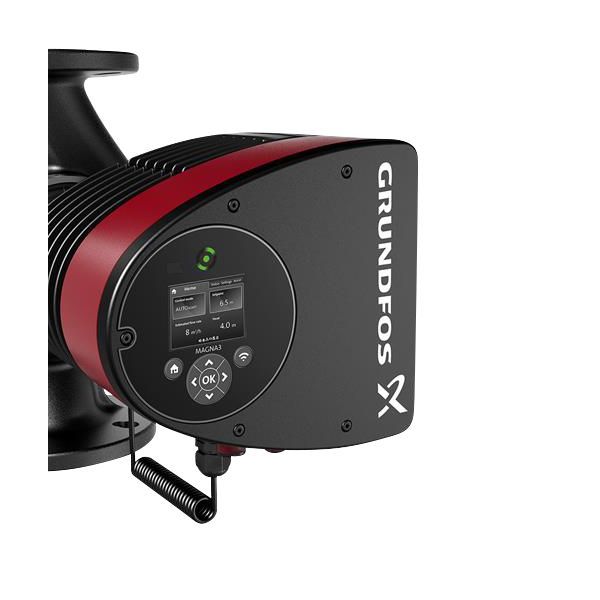

Grundfos MAGNA3 65-40 F er en elektronisk styret cirkulationspumpe til HVAC-anlæg i større bygninger som hospitaler, institutioner og hoteller. Pumpen har DIN-flange DN 65 (PN 6/10), 340 mm mellem flangerne og en maks. løftehøjde på 4 m (40 dm) ved et nominelt driftspunkt på 17,09 m³/h ved 2,64 m. Reguleringsformerne AUTOADAPT og FLOWADAPT vælger selv den optimale anlægsindstilling, og energiindekset (EEI) er 0,18.
Fordele
- Behovsstyret drift: Pumpen tilpasser ydelsen til anlæggets aktuelle behov. Grundfos angiver, at det i mange anlæg mindsker effektforbruget og reducerer støjen fra termostatventiler.
- Flowgrænse i pumpen: Med FLOWLIMIT og FLOWADAPT sættes et maksimalt flow direkte i pumpen. Grundfos angiver, at det reducerer behovet for en pumpeindreguleringsventil, men ikke fjerner behovet for reguleringsventiler i varmeanlægget.
- Overvågning: Pumpen har en berøringsfri TFT-skærm og en applikationsguide til opsætning og idriftsættelse. Med et CIM-modul (tilkøb) kan den kobles på bygningens styresystem.
- Isolering: Isoleringsskaller til varmeanlæg er fabriksmonterede på enkeltpumper og tages af, før pumpen installeres.
Passer den til dit anlæg?
Bruges til
- Cirkulation i varmeanlæg samt aircondition- og køleanlæg. Grundfos nævner også jordvarme- og solvarmeanlæg.
- Brugsvandsanlæg står også på Grundfos’ liste over tilsigtet brug, men Grundfos anbefaler kraftigt pumper i rustfrit stål i brugsvandsanlæg for at undgå korrosion – denne udgave har pumpehus i støbejern.
- Grundfos fremhæver MAGNA3 til større bygninger som hospitaler, institutioner og hoteller – især hvor pumpen skal styres og overvåges fra et CTS-anlæg.
Sådan vælger du
- Denne variant: MAGNA3 65-40 F, nominelt flow 17,09 m³/h, maks. løftehøjde 40 dm, DIN-flange DN 65, PN 6/10.
- MAGNA3 65-60 F – samme flangestørrelse, anden løftehøjde
- MAGNA3 65-80 F – samme flangestørrelse, anden løftehøjde
- MAGNA3 65-100 F – samme flangestørrelse, anden løftehøjde
- Til varmt brugsvand råder Grundfos kraftigt til pumper i rustfrit stål (N-varianter) for at undgå korrosion.
- Vælg pumpen ud fra anlæggets dimensionerende flow og tryktab – ikke ud fra rørdimensionen alene.
Montering
- Grundfos’ monterings- og driftsinstruktion henvender sig til professionelle installatører; Grundfos anbefaler, at installationen udføres af faguddannede personer.
- Pumpen er beregnet til indendørs installation. I køleanlæg kan der dannes kondens på pumpen, og i visse tilfælde skal der monteres en opsamlingsbakke.
- Fabriksindstillingen er AUTOADAPT, som passer til de fleste varmeanlæg. Til aircondition- og køleanlæg anbefaler Grundfos ikke AUTOADAPT – vælg her en anden reguleringsform.
- CIM-modul til feltbus og Grundfos GO-tilbehør bestilles separat.
- Medfølger: fabriksmonterede isoleringsskaller til varmeanlæg (enkeltpumper).
- Medfølger ikke: isoleringsskaller til aircondition- og køleanlæg (tilbehør), CIM-modul til fieldbus (tilkøb), Grundfos GO-tilbehør til fjernbetjening og overvågning (tilkøb).
Til installatøren
- Reguleringsformer: AUTOADAPT er fabriksindstilling og er udviklet specielt til varmeanlæg – Grundfos anbefaler den ikke til aircondition- og køleanlæg. Derudover FLOWADAPT/FLOWLIMIT, proportional- og konstanttryk samt konstantkurve.
- Driftsgrænser: Væsketemperatur -10…110 °C, omgivelsestemperatur 0–40 °C, maks. driftstryk 10 bar.
- El: 1 × 230 V, 50/60 Hz, effektforbrug (P1) 21–193 W, strømforbrug 0,22–0,94 A, kapslingsklasse IPX4D, isolationsklasse F.
- Vandkvalitet: I varmeanlæg skal vandet opfylde kravene i accepterede standarder for vandkvalitet i varmeanlæg, fx den tyske VDI-standard. Vand-glykol-blandinger med op til 50 % glykol kan pumpes.
- Brugsvand: Grundfos anbefaler kraftigt pumper i rustfrit stål i brugsvandsanlæg og henviser til de lokale regler for pumpehusets materiale.
- Placering: Kun til indendørs installation. I køleanlæg kan der dannes kondens på pumpens overflade, og i visse tilfælde er det nødvendigt at montere en opsamlingsbakke.
- Isoleringsskaller: Til varmeanlæg er de fabriksmonterede (kun enkeltpumper) og skal tages af før installation. Til aircondition- og køleanlæg leveres de som tilbehør og skal bestilles separat.
- Grundfos anbefaler, at installationen udføres af faguddannede personer.
Se alle tekniske specifikationer →
Varianter
- Grundfos MAGNA3 65-60 F – samme flangestørrelse, anden løftehøjde
- Grundfos MAGNA3 65-80 F – samme flangestørrelse, anden løftehøjde
- Grundfos MAGNA3 65-100 F – samme flangestørrelse, anden løftehøjde
- Grundfos MAGNA3 65-120 F – samme flangestørrelse, anden løftehøjde
- Grundfos MAGNA3 65-150 F – samme flangestørrelse, anden løftehøjde
Tilbehør
Grundfos MODBUS CIM200 Add-on kpl Packed2.904 kr. inkl. moms+
Grundfos GO MI301 Universal dongle3.092 kr. inkl. moms+
Ofte stillede spørgsmål
Hvad bruges MAGNA3 til?
Grundfos angiver pumpen til cirkulation i varmeanlæg, brugsvandsanlæg samt aircondition- og køleanlæg, og nævner også jordvarme- og solvarmeanlæg. Grundfos fremhæver den til større bygninger som hospitaler, institutioner og hoteller.
Kan den bruges til varmt brugsvand?
Brugsvandsanlæg står på Grundfos’ liste over tilsigtet brug, men i brugsvandsanlæg anbefaler Grundfos kraftigt pumper i rustfrit stål for at undgå korrosion. Denne udgave har pumpehus i støbejern, og Grundfos henviser desuden til de lokale regler for pumpehusets materiale.
Hvordan tilsluttes pumpen?
Med DIN-flanger DN 65 i trykklasse PN 6/10. Afstanden mellem indløb og udløb er 340 mm.
Kan pumpen kobles på et styresystem?
Ja. MAGNA3 understøtter fieldbus via valgfrie CIM-moduler og har ind- og udgange til overvågning.
Hvor varmt må mediet være?
Væsketemperaturen må ligge i området -10…110 °C, og omgivelsestemperaturen 0–40 °C.
