Beskrivelse

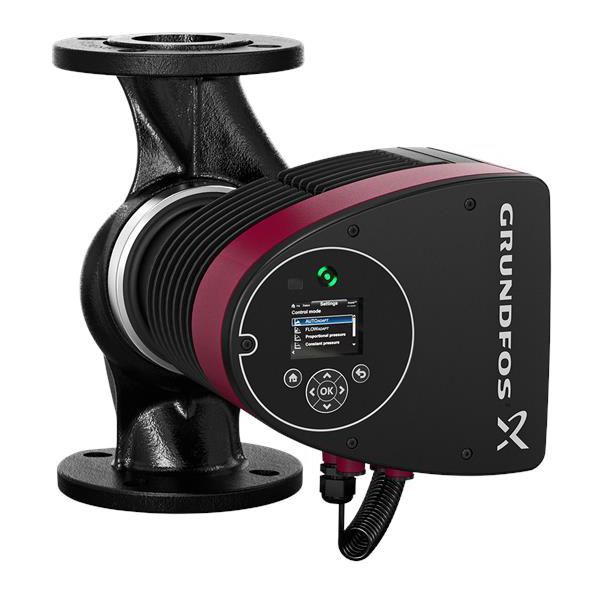

Grundfos MAGNA3 65-150 F er en elektronisk styret cirkulationspumpe til HVAC-anlæg i større bygninger som hospitaler, institutioner og hoteller. Den kan bruges til opvarmning, køling, aircondition og varmt brugsvand. Pumpen har flangetilslutning DN 65 (PN 6/10) med 340 mm mellem flangerne, og reguleringsformerne AUTOADAPT og FLOWADAPT vælger selv den optimale anlægsindstilling.
Fordele
- Tilpasser sig selv: AUTOADAPT finder en passende proportionaltrykkurve, og FLOWADAPT sætter et maksimalt flow, så pumpen ikke arbejder mod en reguleringsventil.
- Lavere energiforbrug: Grundfos angiver, at behovstilpasningen i mange anlæg mindsker effektforbruget, reducerer støj fra termostatventiler og forbedrer reguleringen.
- Én pumpe til flere formål: Opvarmning, køling, aircondition og varmt brugsvand i samme pumpetype.
- Betjening og overvågning: TFT-display og applikationsguide gør idriftsættelse enklere, og fieldbus via valgfrit CIM-modul samt digitale/analoge ind- og udgange giver bedre overvågning.
- Pumpehus: Støbejern (EN 1561 EN-GJL-250) til maks. 10 bar og væsketemperaturer op til 110 °C.
Passer den til dit anlæg?
Bruges til
- Cirkulation i varmeanlæg, brugsvandsanlæg samt aircondition- og køleanlæg. Grundfos nævner også jord- og solvarmeanlæg.
- Grundfos fremhæver MAGNA3 til større bygninger som hospitaler, institutioner og hoteller.
Sådan vælger du
- Denne variant: MAGNA3 65-150 F, DIN-flange DN 65, PN 6/10, byggelængde 340 mm.
- MAGNA3 65-40 F – samme flangestørrelse, anden løftehøjde
- MAGNA3 65-60 F – samme flangestørrelse, anden løftehøjde
- MAGNA3 65-80 F – samme flangestørrelse, anden løftehøjde
- MAGNA3 65-100 F – samme flangestørrelse, anden løftehøjde
- MAGNA3 65-120 F – samme flangestørrelse, anden løftehøjde
- Til varmt brugsvand anbefaler Grundfos kraftigt pumper i rustfrit stål for at undgå korrosion – samt vand med en hårdhedsgrad under 14 °dH og en medietemperatur under 65 °C for at eliminere risikoen for kalkudfældning.
- Vælg pumpen ud fra anlæggets dimensionerende flow og tryktab – ikke ud fra rørdimensionen alene.
Montering
- Grundfos’ monterings- og driftsinstruktion henvender sig til professionelle installatører; Grundfos anbefaler, at installationen udføres af faguddannede personer.
- Pumpen er beregnet til indendørs installation. I køleanlæg kan der dannes kondens på pumpen, og i visse tilfælde skal der monteres en opsamlingsbakke.
- Fabriksindstillingen er AUTOADAPT, som passer til de fleste varmeanlæg. Til aircondition- og køleanlæg anbefaler Grundfos ikke AUTOADAPT – vælg her en anden reguleringsform.
- CIM-modul til feltbus og Grundfos GO-tilbehør bestilles separat.
- Medfølger: Isoleringsskaller til varmeanlæg (fabriksmonteret, kun til enkeltpumper).
- Medfølger ikke: Isoleringsskaller til aircondition- og køleanlæg (tilbehør, bestilles separat), CIM-modul til fieldbus, Grundfos GO-tilbehør.
Til installatøren
- Reguleringsformer: AUTOADAPT (fabriksindstilling), FLOWADAPT/FLOWLIMIT, proportionaltryk, konstanttryk og konstant kurve.
- Driftsgrænser: Maks. driftstryk 10 bar, væsketemperatur -10…110 °C.
- Min. tilløbstryk (for at undgå kavitationsstøj og lejeskader): 0,40 bar ved 25 °C, stigende til 1,70 bar ved 110 °C.
- Lydtryksniveau: Maks. 55 dB(A) målt efter ISO 3745 og ISO 11203, metode Q2.
- Termisk beskyttelse: Motoren har termisk beskyttelse mod langsom overbelastning og blokering (TP 211, IEC 60034-11); pumpen kræver ingen udvendig motorbeskyttelse.
- Klasser: TF-klasse TF110 (EN 60335-2-51), kapslingsklasse IPX4D, isolationsklasse F.
- Montagekrav: Motorakslen skal være vandret, og pilene på pumpehuset viser strømningsretningen.
- Signaler: Fieldbus via valgfrie CIM-moduler (fx BACnet MS/TP, Ethernet) samt digitale og analoge ind- og udgange til overvågning og styring; med en ekstra returtemperaturføler kan pumpen bruges som varmeenergimåler.
Se alle tekniske specifikationer →
Varianter
- Grundfos MAGNA3 65-40 F – samme flangestørrelse, anden løftehøjde
- Grundfos MAGNA3 65-60 F – samme flangestørrelse, anden løftehøjde
- Grundfos MAGNA3 65-80 F – samme flangestørrelse, anden løftehøjde
- Grundfos MAGNA3 65-100 F – samme flangestørrelse, anden løftehøjde
- Grundfos MAGNA3 65-120 F – samme flangestørrelse, anden løftehøjde
Tilbehør
Grundfos MODBUS CIM200 Add-on kpl Packed2.904 kr. inkl. moms+
Grundfos GO MI301 Universal dongle3.092 kr. inkl. moms+
Ofte stillede spørgsmål
Hvad bruges MAGNA3 til?
Til cirkulation i opvarmning, køling, aircondition og varmt brugsvand – især i større bygninger som hospitaler, institutioner og hoteller.
Hvordan tilsluttes pumpen?
Med DIN-flanger DN 65 i trykklasse PN 6/10. Afstanden mellem indløb og udløb er 340 mm.
Kan pumpen kobles på fieldbus?
Ja. MAGNA3 understøtter fieldbus via valgfrie CIM-moduler og har ind- og udgange til overvågning.
Hvor varmt må mediet være?
Væsketemperaturen må ligge i området -10…110 °C.
Skal jeg bruge en app for at indstille pumpen?
Nej. Fabriksindstillingen AUTOADAPT passer til de fleste varmeanlæg; andre reguleringsformer vælges på pumpens eget display.
