Beskrivelse

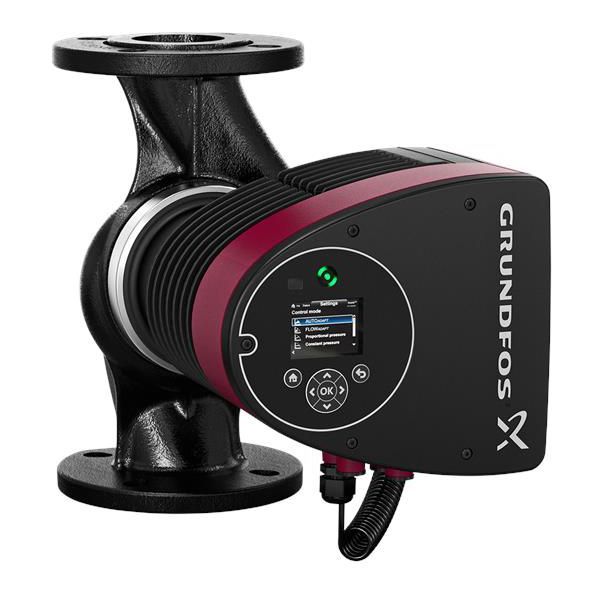

Grundfos MAGNA3 65-60 F er en elektronisk styret cirkulationspumpe til anlæg i større bygninger. Den tilsluttes med DIN-flanger DN 65 (PN 6/10), har 340 mm mellem flangerne og en maks. løftehøjde på 6 m (60 dm). Reguleringsformerne AUTOADAPT og FLOWADAPT vælger selv anlægsindstillingen – AUTOADAPT fremhæver Grundfos især ved udskiftning, hvor anlæggets driftspunkt er ukendt.
Fordele
- Elforbrug: AUTOADAPT tilpasser automatisk pumpen til anlæggets aktuelle karakteristik, og Grundfos angiver, at det i mange anlæg mindsker effektforbruget betydeligt.
- Lyd i anlægget: Grundfos angiver, at behovstilpasningen reducerer støjen fra termostatventiler og lignende tilslutningsdele.
- Anvendelsesområde: Grundfos angiver varmeanlæg, brugsvandsanlæg samt aircondition- og køleanlæg som tilsigtet brug – forbeholdet om brugsvand står under Montering.
- Idriftsættelse: Pumpen starter op i en opsætningsmenu på displayet, og Assist-menuen giver assisteret pumpeopsætning og fejlretning.
- Bygningsstyring: Med et CIM-modul kan pumpen udveksle driftsdata med et CTS- eller SCADA-anlæg, og den har digitale og analoge ind- og udgange.
- Varmeenergi: Pumpen har en indbygget varmeenergimonitor, der viser forbruget i displayet, når der monteres en ekstra temperatursensor i rørstrengen.
Passer den til dit anlæg?
Bruges til
- Cirkulation i varmeanlæg, brugsvandsanlæg samt aircondition- og køleanlæg. Grundfos nævner også jordvarme- og solvarmeanlæg.
- Grundfos fremhæver MAGNA3 til større bygninger som hospitaler, institutioner og hoteller, især hvor pumpen skal styres og overvåges fra et CTS-anlæg.
Sådan vælger du
- Denne variant: MAGNA3 65-60 F, nominelt flow 21,01 m³/h, maks. løftehøjde 60 dm, DIN-flange DN 65, PN 6/10.
- MAGNA3 65-40 F – samme flangestørrelse, anden løftehøjde
- MAGNA3 65-80 F – samme flangestørrelse, anden løftehøjde
- MAGNA3 65-100 F – samme flangestørrelse, anden løftehøjde
- Til varmt brugsvand råder Grundfos kraftigt til pumper i rustfrit stål (N-varianter) for at undgå korrosion.
- Vælg pumpen ud fra anlæggets dimensionerende flow og tryktab – ikke ud fra rørdimensionen alene.
Montering
- Grundfos’ monterings- og driftsinstruktion er beregnet til professionelle installatører, og Grundfos anbefaler, at installationen udføres af faguddannede personer.
- Pumpen tilsluttes med DIN-flanger DN 65 og monteres med pakninger i rørene. Afstanden mellem indløb og udløb er 340 mm.
- Kun til indendørs brug. I køleanlæg kan der dannes kondens på pumpen, og i visse tilfælde er det nødvendigt at montere en opsamlingsbakke.
- Fabriksindstillingen er AUTOADAPT, som Grundfos fremhæver til de fleste varmeanlæg. Til aircondition- og køleanlæg angiver Grundfos, at AUTOADAPT ikke er egnet.
- I brugsvandsanlæg anbefaler Grundfos kraftigt pumper i rustfrit stål for at undgå korrosion; denne udgave har pumpehus i støbejern.
- CIM-modul til fieldbus og isoleringsskaller til køleanlæg bestilles separat.
- Medfølger: Isoleringsskaller til varmeanlæg, fabriksmonteret, Quickguide, Sikkerhedsanvisninger.
- Medfølger ikke: Isoleringsskaller til aircondition- og køleanlæg (tilbehør), CIM-modul til fieldbus/CTS (tilbehør), Ekstra temperatursensor til varmeenergimonitor.
Til installatøren
- Reguleringsformer: AUTOADAPT og FLOWADAPT/FLOWLIMIT samt manuelt valgte kurver. Grundfos fremhæver AUTOADAPT til de fleste varmeanlæg, men angiver samtidig, at AUTOADAPT ikke er egnet til aircondition- og køleanlæg.
- Fieldbus: Kobles på CTS- eller SCADA-anlæg via valgfrit CIM-modul; digitale og analoge ind- og udgange. Grundfos GO-appen forbindes trådløst via Bluetooth uden dongle.
- Driftsgrænser: Væsketemperatur -10…110 °C, omgivelsestemperatur 0–40 °C, maks. driftstryk 10 bar.
- Vandkvalitet: Vandet i varme- og køleanlæg skal opfylde kravene i de gængse normer, koder og myndighedskrav.
- Brugsvand: I brugsvandsanlæg anbefaler Grundfos kraftigt pumper i rustfrit stål for at undgå korrosion. Denne udgave har pumpehus i støbejern.
- Placering: Kun til indendørs brug. I køleanlæg kan der dannes kondens på pumpens overflade, og i visse tilfælde er det nødvendigt at montere en opsamlingsbakke.
- Isolering: Isoleringsskallerne til varmeanlæg er fabriksmonterede og skal fjernes, før pumpen monteres. Isoleringsskaller til aircondition- og køleanlæg leveres som tilbehør og skal bestilles separat.
- Varmeenergimonitor: Kræver en ekstra temperatursensor monteret i fremløbs- eller returløbsledningen, afhængigt af hvor pumpen er monteret.
Se alle tekniske specifikationer →
Varianter
- Grundfos MAGNA3 65-40 F – samme flangestørrelse, anden løftehøjde
- Grundfos MAGNA3 65-80 F – samme flangestørrelse, anden løftehøjde
- Grundfos MAGNA3 65-100 F – samme flangestørrelse, anden løftehøjde
- Grundfos MAGNA3 65-120 F – samme flangestørrelse, anden løftehøjde
- Grundfos MAGNA3 65-150 F – samme flangestørrelse, anden løftehøjde
Tilbehør
Grundfos MODBUS CIM200 Add-on kpl Packed2.904 kr. inkl. moms+
Grundfos GO MI301 Universal dongle3.092 kr. inkl. moms+
Ofte stillede spørgsmål
Hvad bruges MAGNA3 til?
Grundfos angiver varmeanlæg, brugsvandsanlæg samt aircondition- og køleanlæg som tilsigtet brug og nævner også jordvarme- og solvarmeanlæg. I brugsvandsanlæg anbefaler Grundfos kraftigt pumper i rustfrit stål – denne udgave har pumpehus i støbejern.
Hvordan tilsluttes pumpen?
Med DIN-flanger DN 65 i trykklasse PN 6/10. Afstanden mellem indløb og udløb er 340 mm, og pumpen monteres med pakninger i rørene.
Skal jeg bruge en app?
Nej. Pumpen indstilles på betjeningspanelet og starter i AUTOADAPT fra fabrikken. Vil du læse driftsdata eller ændre indstillinger fra en smartphone, forbinder Grundfos GO-appen sig trådløst via Bluetooth uden dongle; appen er gratis til iOS og Android.
Kan pumpen kobles på bygningens CTS-anlæg?
Ja, via et valgfrit CIM-modul, der bestilles separat. Pumpen har desuden digitale og analoge ind- og udgange til overvågning.
Hvor varmt må mediet være?
Væsketemperaturen må ligge i området -10…110 °C, og omgivelsestemperaturen må være 0–40 °C.
Hvad følger med?
Pumpen leveres med fabriksmonterede isoleringsskaller til varmeanlæg, quickguide og sikkerhedsanvisninger. Isoleringsskaller til køle- og aircondition-anlæg samt CIM-modul bestilles separat.
Tekniske data fra producentens officielle materiale (product-selection.grundfos.com). Ret til ændringer forbeholdes.
