Beskrivelse

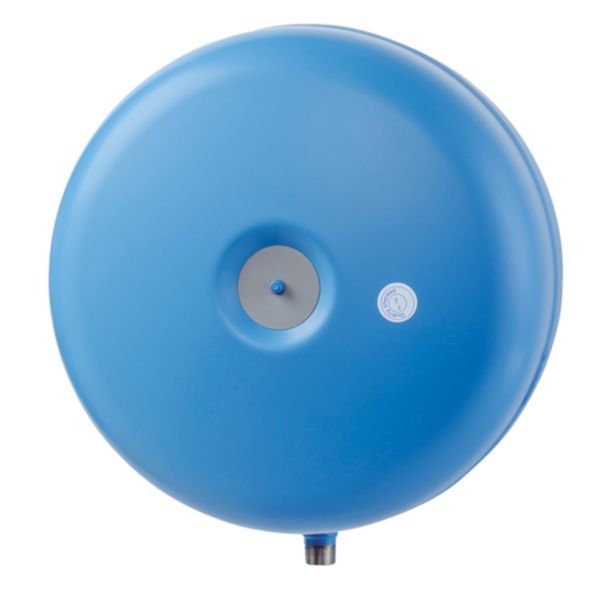

IMI Pneumatex Statico SD 12.3 er en trykekspansionsbeholder med fast fortryk til varme-, solvarme- og køleanlæg. Beholderen rummer 12 liter, har et fortryk på 1 bar og et maksimaltryk på 3 bar, og tilsluttes med 1/2″ udvendigt gevind (R1/2). Den diskosformede SD-model hænges op på væggen med vægbeslag.
Fordele
- Ingen strømforsyning: Beholderen har fast fortryk og fungerer uden strømforsyning.
- Diffusionstæt bælg: Airproof butylgummibælg iht. EN 13831.
- Materiale: Svejst beholder i stål, farven beryllium.
- Frostvæske: Må bruges med ethylen- eller propylenglycolbaseret frostvæske, op til 50 %.
- Garanti: Producenten giver 5 års garanti på beholderen (Statico SD).
Passer den til dit anlæg?
Bruges til
- Trykekspansionsbeholder med fast fortryk til varme-, solvarme- og kølevandsanlæg.
- Aggressive eller giftige medier må ikke anvendes.
Sådan vælger du
- Denne variant: Statico SD 12.3, 12 liter, fortryk 1 bar, maks. 3 bar, tilslutning 1/2″ udvendigt gevind (R1/2).
- IMI’s hurtigvalgstabel for varmeanlæg starter ved 18 liter. Til mindre anlæg bruges beregning efter EN 12828 eller IMI’s program HySelect.
- Statico SD 8.3, 8 liter, R1/2
- Statico SD 18.3, 18 liter, R3/4
- Statico SD 25.3, 25 liter, R3/4
- Aftapningsventil DLV 15 til afspærring og aftapning ved vedligeholdelse af beholderen
Montering
- Tilsluttes anlægget med 1/2″ udvendigt gevind (R1/2).
- SD-modellen hænges op på væggen med vægbeslag. Tilladt temperatur for bælgen er maks. 70 °C og min. 5 °C.
- Fortrykket p0 beregnes for anlægget efter EN 12828 eller SWKI HE301-01, og påfyldningstrykket skal være mindst p0 + 0,3 bar med koldt, men udluftet anlæg.
- Medfølger ikke: Afspærrings- og aftapningsventil DLV 15 (tilbehør).
Til installatøren
- Dimensionering: Beregning efter EN 12828 eller SWKI HE301-01. IMI’s hurtigvalgstabel for varmeanlæg starter ved 18 liter, så mindre anlæg beregnes separat eller med HySelect.
- Fortryk: p0 = statisk højde (Hst)/10 + 0,2 bar ≥ pz efter EN 12828 og for køleanlæg; efter SWKI HE301-01 er p0 = Hst/10 + 0,3 bar ≥ pz. Formlen gælder ved installation på cirkulationspumpens sugeside; ved installation på tryksiden skal p0 øges med pumpetrykket ∆p. IMI anbefaler p0 ≥ 1 bar.
- Starttryk: pa ≥ p0 + 0,3 bar med koldt, men udluftet system.
- Medier: Varme-, solvarme- og kølevand; ethylen- eller propylenglycolbaseret frostvæske op til 50 %. Aggressive eller giftige medier må ikke anvendes.
Se alle tekniske specifikationer →
Varianter
- IMI Pneumatex Statico SD 8.3 – 8 liter, R1/2
- IMI Pneumatex Statico SD 18.3 – 18 liter, R3/4
- IMI Pneumatex Statico SD 25.3 – 25 liter, R3/4
Tilbehør
IMI Pneumatex DLV 15 afspærrings- og aftapningsventil, Rp 3/4 x Rp 1/2 (535 1432)1.221 kr. inkl. moms+
Ofte stillede spørgsmål
Hvilket fortryk har beholderen?
Denne størrelse af Statico SD med 3 bar maksimaltryk har et fortryk på 1 bar, ifølge IMI Pneumatex’ katalogblad.
Hvilke medier må bruges?
Varme-, solvarme- og kølevand med op til 50 % ethylen- eller propylenglycol. Aggressive eller giftige medier må ikke anvendes.
Kræver beholderen strøm?
Nej. Statico SD har fast fortryk og fungerer uden strømforsyning.
Hvordan monteres beholderen?
SD-modellen hænges op på væggen med vægbeslag og tilsluttes med 1/2″ udvendigt gevind (R1/2).
Dokumentation
- Brochure Katalogblad Statico PDF · 1,0 MB
Tekniske data fra producentens officielle materiale (climatecontrol.imiplc.com). Ret til ændringer forbeholdes.
