Beskrivelse

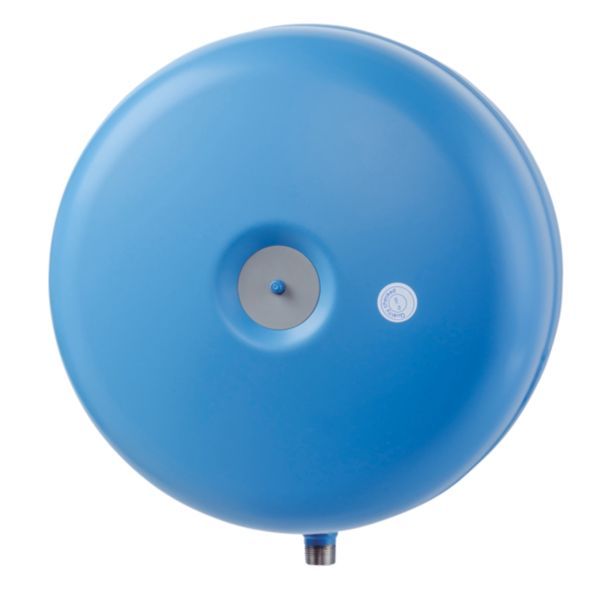

IMI Pneumatex Statico SD 8.3 er en trykekspansionsbeholder med fast fortryk til varme-, solvarme- og køleanlæg. Beholderen rummer 8 liter, har et fortryk på 1 bar og et maksimaltryk på 3 bar. Den diskosformede SD-model hænges op med vægbeslag og tilsluttes med 1/2″ udvendigt gevind (R1/2).
Fordele
- Diffusionstæt: Airproof butylgummibælg iht. EN 13831.
- Uden strøm: Beholderen har fast fortryk og fungerer uden strømforsyning.
- Konstruktion: Svejst beholder i stål, farven beryllium.
- Ophæng: Vægbeslag giver nem montering af den diskosformede SD-model.
- Garanti: Producenten giver 5 års garanti på beholderen (Statico SD).
Passer den til dit anlæg?
Bruges til
- Trykekspansionsbeholder med fast fortryk til varme-, solvarme- og kølevandsanlæg. Tåler ethylen- eller propylenglycolbaseret frostvæske op til 50 %.
- IMI viser Statico SD i systemeksempel til varmesystemer på op til ca. 100 kW.
Sådan vælger du
- Denne variant: Statico SD 8.3, 8 liter, fortryk 1 bar, maks. 3 bar, tilslutning R1/2.
- IMI’s hurtigvalgstabel for varmeanlæg starter ved 18 liter. Til små anlæg bruges beregning efter EN 12828 eller IMI’s program HySelect.
- Statico SD 12.3, 12 liter, R1/2
- Statico SD 18.3, 18 liter, R3/4
- Statico SD 25.3, 25 liter, R3/4
- Aftapningsventil DLV 15 til afspærring og aftapning ved vedligeholdelse og demontering af ekspansionsbeholderen
Montering
- SD-modellen hænges op med vægbeslag. Bælgen tåler maks. 70 °C og min. 5 °C.
- IMI angiver fortrykket p0 iht. EN 12828 som statisk højde/10 + 0,2 bar ved montering på cirkulationspumpens sugeside; sker monteringen på tryksiden, skal p0 øges med pumpetrykket ∆p. Påfyldningstrykket pa skal være mindst p0 + 0,3 bar ved koldt, men udluftet anlæg.
- Tilsluttes med 1/2″ udvendigt gevind (R1/2).
- Medfølger ikke: Afspærrings- og aftapningsventil DLV (tilbehør).
Til installatøren
- Dimensionering efter EN 12828/SWKI HE301-01: beregningen bruger systemets vandkapacitet Vs, ekspansionsvolumen Ve, vandreserve Vwr, minimumstryk p0, starttryk pa og sluttryk pe.
- Tilladt maksimaltryk, PS: 3 bar · tilladt minimaltryk, PSmin: 0 bar · PED-temperatur tSmax 120 °C / tSmin -10 °C.
- Aggressive eller giftige medier må ikke anvendes.
- Aftapningsventil DLV til sikker afspærring og aftapning sælges separat (tilbehør).
- Konstrueret iht. PED 2014/68/EU; standard transport og oplagring: tørt og frostfrit.
Se alle tekniske specifikationer →
Varianter
- IMI Pneumatex Statico SD 12.3 – 12 liter, R1/2
- IMI Pneumatex Statico SD 18.3 – 18 liter, R3/4
- IMI Pneumatex Statico SD 25.3 – 25 liter, R3/4
Tilbehør
IMI Pneumatex DLV 15 afspærrings- og aftapningsventil, Rp 3/4 x Rp 1/2 (535 1432)1.221 kr. inkl. moms+
Ofte stillede spørgsmål
Hvilket fortryk har beholderen?
Denne størrelse af Statico SD med 3 bar maksimaltryk har et fortryk på 1 bar.
Hvilke medier må bruges?
Varme-, solvarme- og kølevand med op til 50 % ethylen- eller propylenglycol. Aggressive eller giftige medier må ikke anvendes.
Kræver beholderen strøm?
Nej. Statico SD har fast fortryk og fungerer uden strømforsyning.
Følger aftapningsventilen med?
Nej. Aftapningsventilen DLV sælges separat som tilbehør.
Dokumentation
- Brochure Katalogblad Statico PDF · 1,0 MB
Tekniske data fra producentens officielle materiale (climatecontrol.imiplc.com). Ret til ændringer forbeholdes.
