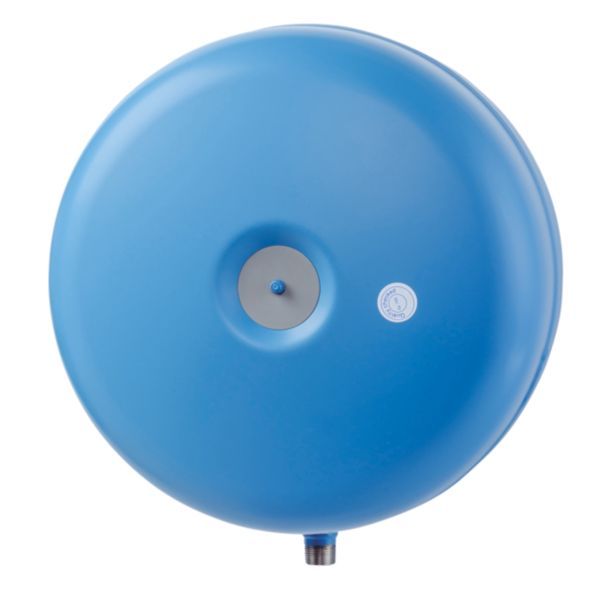

IMI Pneumatex Statico SD trykekspansionsbeholder 25 liter. 3 bar, fortryk 1,0 bar. 3/4”

1.800 kr. inkl. moms

IMI Pneumatex Statico er en trykekspansionsbeholder med fast fortryk til varme-, solvarme- og køleanlæg. Den tager imod anlægsvandets udvidelse og fungerer uden strømforsyning.

  • Volumen: 25 liter.
  • Tilslutning: 3/4″ udvendigt gevind (R 3/4).
  • Montering: Hænges på væggen med vægbeslag.

Levering 1–3 hverdage

Varenummer (SKU): 371014325 Kategori:

Beskrivelse

IMI Pneumatex Statico SD 25.3 er en trykekspansionsbeholder med fast fortryk til varme-, solvarme- og køleanlæg. Beholderen rummer 25 liter, har et fortryk på 1 bar og et tilladt maksimaltryk (PS) på 3 bar. Den diskosformede SD-model hænges op med vægbeslag og tilsluttes med 3/4″ udvendigt gevind (R 3/4).

Fordele

  • Diffusionstæt bælg: Airproof butylgummibælg iht. EN 13831.
  • Drift: Beholderen fungerer uden strømforsyning.
  • Konstruktion: Svejst ståltank i farven beryllium.
  • Medier: Varme-, solvarme- og kølevand samt ethylen- eller propylenglycolbaseret frostvæske op til 50 %.
  • Garanti: Producenten giver 5 års garanti på beholderen (Statico SD).

Passer den til dit anlæg?

Bruges til

  • Trykekspansionsbeholder med fast fortryk til varme-, solvarme- og kølevandsanlæg. Tåler ethylen- eller propylenglycolbaseret frostvæske op til 50 %.

Montering

  • Monteres på væggen med vægbeslag og tilsluttes med 3/4″ udvendigt gevind (R 3/4).
  • Bælgen tåler maks. 70 °C og min. 5 °C.
Til installatøren
  • Driftstemperatur: Bælgen tåler 5–70 °C (tBmin/tBmax); til PED-formål er tilladt temperatur -10…120 °C.
  • Medier: Varme-, solvarme- og kølevand samt ethylen- eller propylenglycolbaseret frostvæske op til 50 %. Aggressive eller giftige medier må ikke anvendes.
  • Fortryk og påfyldning: IMI angiver p0 = statisk højde/10 + 0,2 bar (EN 12828) og mindst det minimaltryk, pumper eller kedler kræver; IMI anbefaler p0 ≥ 1 bar. Formlen gælder ved montering på cirkulationspumpens sugeside – ved montering på tryksiden skal p0 øges med pumpetrykket. Påfyldningstrykket skal være mindst p0 + 0,3 bar i et koldt, men udluftet anlæg.
  • Dimensionering, IMI’s hurtigvalg-tabel (varmesystemer TAZ ≤ 100 °C uden tilsætning af frostbeskyttelsesmiddel, EN 12828; statisk højde ≤ 7 m, fortryk 1,0 bar): ved sikkerhedsventil 3,0 bar er nominel volumen 25 liter ved 20 kW (panelradiatorer 90|70 °C) og ved 25 kW (panelradiatorer 70|50 °C); ved sikkerhedsventil 2,5 bar er den 25 liter ved 15 kW (panelradiatorer 90|70 °C) og ved 10 kW (radiatorer 90|70 °C). IMI henviser til programmet HySelect for nøjagtig beregning.
  • Montering: Statico SD monteres med vægbeslag. IMI angiver installation med bund-, side- eller toptilslutning; fra 80 liter med bund- eller sidetilslutning (SD).

Varianter

Ofte stillede spørgsmål

Hvilket fortryk har beholderen?
Denne størrelse af Statico SD med 3 bar maksimaltryk har et fortryk på 1 bar.

Hvilke medier må bruges?
Varme-, solvarme- og kølevand med op til 50 % ethylen- eller propylenglycol. Aggressive eller giftige medier må ikke anvendes.

Hvilken tilslutning har beholderen?
3/4″ udvendigt gevind (R 3/4).

Dokumentation

Tekniske data fra producentens officielle materiale (climatecontrol.imiplc.com). Ret til ændringer forbeholdes.

Specifikationer

TypeTrykekspansionsbeholder med fast fortryk
ModelStatico SD 25.3
Producentens varenr.710 1003
Volumen25 l
Fortryk1 bar
Maks. driftstryk3 bar (PS)
Min. tilladt tryk0 bar (PSmin)
Maks. driftstemperatur120 °C (tSmax, PED)
Min. driftstemperatur-10 °C (tSmin, PED)
Membrantemperatur (kontinuerlig)5–70 °C
Tilslutning3/4" udvendigt gevind (R 3/4)
MembranmaterialeAirproof butylgummi iht. EN 13831
MaterialeStål, farven beryllium
MedieVarme-, solvarme- og kølevand; ethylen- eller propylenglycol op til 50 %
Diameter436 mm
Højde249 mm
MonteringVægophæng (vægbeslag)
GodkendelsePED 2014/68/EU
Garanti5 år på beholderen (producentens garanti for Statico SD/SU)
Nettovægt5 kg
Mærke
Varenummer371014325
EAN7640148630047
