ITE USTK-06 STEK kobling, 3/8”

127 kr. inkl. moms

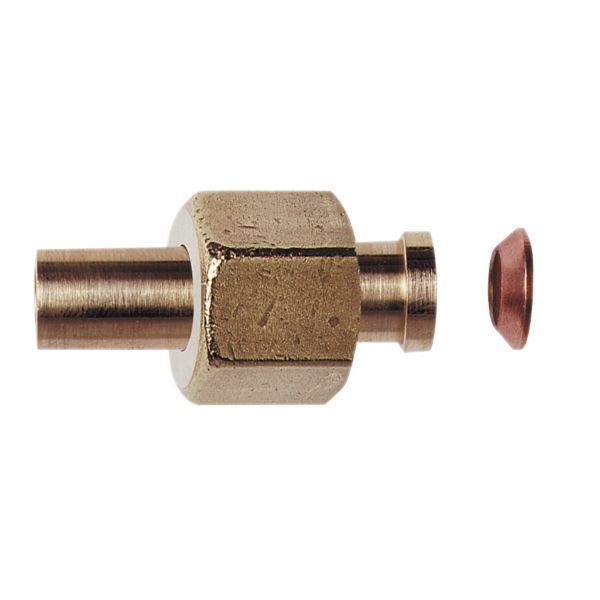

ITE USTK-06 er en STEK-kobling med en 3/8″ svejseende og en drejelig 3/8″ flare-omløber.

  • Tilslutning: 3/8″ STEK-svejseende x 3/8″ flare-omløber.
  • Medfølger: Kobberpakning i flare-enden.
  • Mærkning: CE-mærket.

Minimumsordre 1.000 kr – kombinér gerne med andre varer

Bestillingsvare – skriv til info@klimaogvarme.dk for leveringstid før bestilling

Varenummer (SKU): 470390830 Kategori:

Beskrivelse

ITE USTK-06 er en STEK-kobling med en 3/8″ STEK-svejseende og en drejelig 3/8″ flare-omløber (swivel flare). Den bruges til at forbinde et svejset rør med en flareforbindelse i køle- og airconditionanlæg. Den leveres med 1 kobberpakning i flare-enden og er CE-mærket.

Fordele

  • Samling: ITE angiver, at deres flare SAE 45°-fittings modstår mekanisk udtræk og kan samles og skilles igen og igen.
  • Materiale: Messing – ITE angiver, at fittingene er smedet i messing for at give styrke og modvirke revner.
  • Rørmaterialer: ITE angiver, at deres flare SAE 45°-fittings kan bruges med kobber-, messing-, aluminium-, stål- og plastrør, hvis der kan laves en passende flare i materialet.
  • Gevind: Flare-enden har gevind 5/8″-18 UNF.

Passer den til dit anlæg?

Bruges til

  • Køle- og airconditionanlæg samt marine-, fly- og olieindustrien og industrien for brandfarlige væsker, som ITE angiver for flare SAE 45°-fittings generelt.

Sådan vælger du

Montering

  • Skær røret, fjern grat, sæt møtrikken på med gevindenden mod rørenden og lav en 45° SAE-flare. Skru møtrikken håndfast på fittingen, og spænd derefter med korrekt nøgle ca. 2,5 omgang eller til 27,0 Nm (maks. 33,7 Nm).
  • Overspænding og snavs kan beskadige fitting eller rør og give utætheder. ITE anbefaler at smøre flareflader og gevind, når det er praktisk muligt.
  • Medfølger: 1 kobberpakning i flare-enden.
Til installatøren
  • Tryk: ITE’s tommelfingerregel for kobberrør op til 3/8″ (under 73 °C) er 70 bar, med sikkerhedsfaktor.
  • Moment: Spænd 3/8″ flaremøtrikken til 27,0 Nm (maks. 33,7 Nm), eller håndspænd og derefter ca. 2,5 omgang med korrekt nøgle.
  • Materiale og gevind: Messing; flare-enden har gevind 5/8″-18 UNF.
  • Normer: ITE angiver for sine flare SAE 45°-fittings, at de er “U.L. Listed” og opfylder funktionskravene i SAE J512 og SAE J513C/ARI 720-55.

Varianter

Ofte stillede spørgsmål

Følger der pakning med?
Ja. ITE leverer koblingen med 1 kobberpakning i flare-enden.

Hvor hårdt skal flaremøtrikken spændes?
Spænd med hånden og derefter med korrekt nøgle ca. 2,5 omgang, eller efter momentet: 3/8″: 27,0 Nm (maks. 33,7 Nm).

Hvilket gevind har flare-enden?
5/8″-18 UNF, som er ITE’s gevindstørrelse for 3/8″ SAE-flare.

Hvilke temperaturer er koblingen beregnet til?
ITE angiver et driftstemperaturområde på -54…120 °C.

Dokumentation

Tekniske data fra producentens officielle materiale (www.ite-tools.com). Ret til ændringer forbeholdes.

Specifikationer

TypeSTEK-kobling (USTK)
ModelUSTK-06
Producentens varenr.390830
Dimension3/8" STEK x 3/8" flare
Tilslutning3/8" STEK (welding) x 3/8" drejelig flare-omløber (swivel flare), gevind 5/8"-18 UNF
MaterialeMessing
Pakning1 kobberpakning i flare-enden
MærkningCE-mærket
Tryk, kobberrør op til 3/8" (under 73 °C)70 bar (ITE's tommelfingerregel med sikkerhedsfaktor)
Driftstemperatur-54…120 °C
StandardFlare SAE 45° (SAE J512, SAE J513C, ARI 720-55), U.L. Listed – ITE's angivelse for rækken af flare SAE 45°-fittings
Tilspændingsmoment 3/8" flare27,0 Nm (maks. 33,7 Nm)
Mærke
Varenummer470390830
Vægt0,039 kg
