ITE USTK-04 STEK kobling, 1/4”

93 kr. inkl. moms

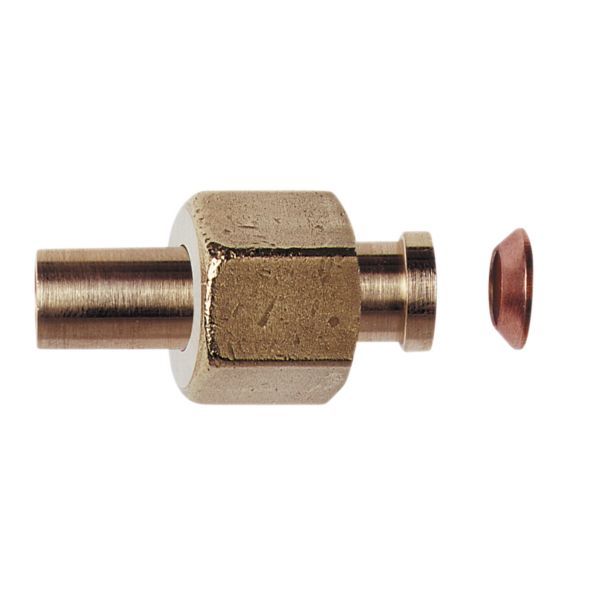

STEK-kobling med svejseende i den ene ende og drejelig flare-omløber i den anden.

  • Tilslutning: 1/4″ STEK (svejseende) × 1/4″ flare-omløber
  • Medfølger: 1 kobberpakning i flare-enden
  • Materiale og mærkning: Messing, CE-mærket

Minimumsordre 1.000 kr – kombinér gerne med andre varer

Bestillingsvare – skriv til info@klimaogvarme.dk for leveringstid før bestilling

Varenummer (SKU): 470390825 Kategori:

Beskrivelse

ITE USTK-04 er en STEK-kobling med en 1/4″ STEK-ende til svejsning og en 1/4″ drejelig flare-omløber. Den leveres med 1 kobberpakning i flare-enden og er CE-mærket.

Fordele

  • Kan skilles ad igen: ITE angiver, at forbindelsen modstår mekanisk udtræk og kan samles og skilles igen og igen.
  • Materiale: ITE angiver, at fittingene er smedet i messing for at give styrke og modvirke revner.
  • Udbredt samling: ITE angiver, at flare SAE 45°-fittings er meget brugt i køle- og airconditionanlæg.

Passer den til dit anlæg?

Bruges til

  • ITE angiver, at flare SAE 45°-fittings bruges i køle- og airconditionanlæg samt i marine-, fly- og olieindustrien og industrien for brandfarlige væsker.

Sådan vælger du

Montering

  • Skær røret, fjern grat, sæt møtrikken på og lav en 45° SAE-flare. Spænd først med hånden og derefter med korrekt nøgle til fast anlæg (ca. 2,5 omgang) eller efter momenttabellen.
  • Medfølger: 1 kobberpakning (i flare-enden).
Til installatøren
  • Vedligehold: Overspænding og snavs kan beskadige fitting eller rør og give utætheder. Smør flareflader og gevind, når det er praktisk muligt.
  • Tryk: 100 bar er ITE’s tommelfingerregel med sikkerhedsfaktor for kobberrør op til 1/4″ under 73 °C – ikke fittingens egen trykklasse.

Varianter

Ofte stillede spørgsmål

Fås koblingen i andre størrelser?
Ja, ITE har samme STEK-kobling i 3/8″, 1/2″, 5/8″ og 3/4″; vi sælger den også i 3/8″ og 1/2″.

Hvor hårdt skal flaremøtrikken spændes?
Spænd med hånden og derefter med korrekt nøgle ca. 2,5 omgang, eller efter momentet: 1/4″: 12,2 Nm (maks. 13,5 Nm).

Kan koblingen skilles og samles igen?
Ja, ifølge ITE’s tekniske information for flare SAE 45°-fittings modstår forbindelsen mekanisk udtræk og kan samles og skilles igen og igen.

Dokumentation

Tekniske data fra producentens officielle materiale (www.ite-tools.com). Ret til ændringer forbeholdes.

Specifikationer

TypeSTEK-kobling (USTK)
ModelUSTK-04
ITE P/N390825
Dimension1/4"
Tilslutning1/4" STEK (svejseende)
Tilslutning 21/4" flare SAE 45° (drejelig omløber), gevind 7/16"-20 UNF
MaterialeMessing
Pakning / O-ring1 kobberpakning i flare-enden (medfølger)
Tryk, kobberrør op til 1/4" (under 73 °C)100 bar (ITE's tommelfingerregel med sikkerhedsfaktor)
Tilspændingsmoment, 1/4" flare12,2 Nm (maks. 13,5 Nm)
Driftstemperatur-54…120 °C
MærkningCE-mærket
StandardFlare SAE 45° (SAE J512, SAE J513C, ARI 720-55), U.L. Listed – ITE's angivelse for rækken af flare SAE 45°-fittings
Mærke
Varenummer470390825
Vægt0,02 kg
