ITE USTK-08 STEK-kobling 1/2” STEK x 1/2” flare (390835)

206 kr. inkl. moms

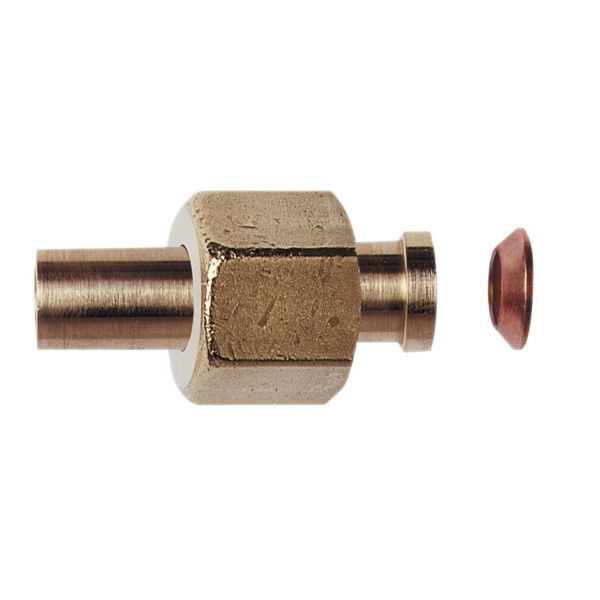

STEK-kobling, der forbinder et svejset STEK-rør med en flare-samling i køle- og airconditionanlæg.

  • Tilslutning: 1/2″ STEK (svejseende) × 1/2″ flare-omløber
  • Medfølger: 1 kobberpakning i flare-enden
  • Materiale: Messing

Minimumsordre 1.000 kr – kombinér gerne med andre varer

Bestillingsvare – skriv til info@klimaogvarme.dk for leveringstid før bestilling

Varenummer (SKU): 470390835 Kategori:

Beskrivelse

ITE USTK-08 er en STEK-kobling med en 1/2″ STEK-ende til svejsning og en 1/2″ drejelig flare-omløber (swivel flare). Den leveres med 1 kobberpakning i flare-enden og er CE-mærket.

Fordele

  • Kan skilles ad igen: ITE angiver, at forbindelsen modstår mekanisk udtræk og kan samles og skilles gentagne gange.
  • Materiale: Formdele i messing, der ifølge ITE giver styrke og modvirker revner.
  • Normer: U.L. Listed (amerikansk UL-listning); flare efter SAE J512, SAE J513C og ARI 720-55.

Passer den til dit anlæg?

Bruges til

  • ITE angiver, at flare SAE 45°-fittings bruges i køle- og airconditionanlæg samt i marine-, fly-, olie- og brændbar-væske-industrien.

Sådan vælger du

Montering

  • Skær røret, fjern grat, sæt møtrikken på og lav en 45° SAE-flare. Spænd først med hånden og derefter med korrekt nøgle til fast anlæg (ca. 2,5 omgang) eller efter momenttabellen.
  • Medfølger: 1 kobberpakning i flare-enden.
Til installatøren
  • Tilspænding (1/2″ flare): anbefalet 40,5 Nm, maks. 47,2 Nm.
  • Tryk, kobberrør op til 1/2″ (under 73 °C): 53 bar (ITE’s tommelfingerregel med sikkerhedsfaktor).
  • Overspænding og snavs kan beskadige fitting eller rør og give utætheder. Smør flareflader og gevind, når det er praktisk muligt.

Varianter

Ofte stillede spørgsmål

Hvor hårdt skal flaremøtrikken spændes?
Spænd med hånden og derefter med korrekt nøgle ca. 2,5 omgang, eller efter ITE’s moment for 1/2″: 40,5 Nm (maks. 47,2 Nm).

Hvilket tryk angiver ITE for koblingen?
ITE angiver som tommelfingerregel med sikkerhedsfaktor 53 bar for kobberrør op til 1/2″ under 73 °C.

Følger der en pakning med?
Ja, 1 kobberpakning i flare-enden.

Fås koblingen i andre størrelser?
Ja, ITE har samme STEK-kobling i 1/4″, 3/8″, 5/8″ og 3/4″; vi sælger den også i 1/4″ og 3/8″.

Dokumentation

Tekniske data fra producentens officielle materiale (www.ite-tools.com). Ret til ændringer forbeholdes.

Specifikationer

TypeSTEK-kobling (USTK)
ITE P/N390835
Rørende1/2" STEK (svejseende)
Flare-ende1/2" drejelig omløber (swivel flare), gevind 3/4"-16 UNF
MaterialeMessing
Pakning1 kobberpakning i flare-enden medfølger
Maks. driftstryk, kobberrør op til 1/2" (under 73 °C)53 bar (ITE's tommelfingerregel med sikkerhedsfaktor)
Temperaturområde-54…120 °C
Tilspændingsmoment, 1/2" flare40,5 Nm (maks. 47,2 Nm)
StandardFlare SAE 45° (SAE J512, SAE J513C, ARI 720-55), U.L. Listed (USA)
MærkningCE-mærket
Mærke
Varenummer470390835
Vægt0,051 kg
