Beskrivelse

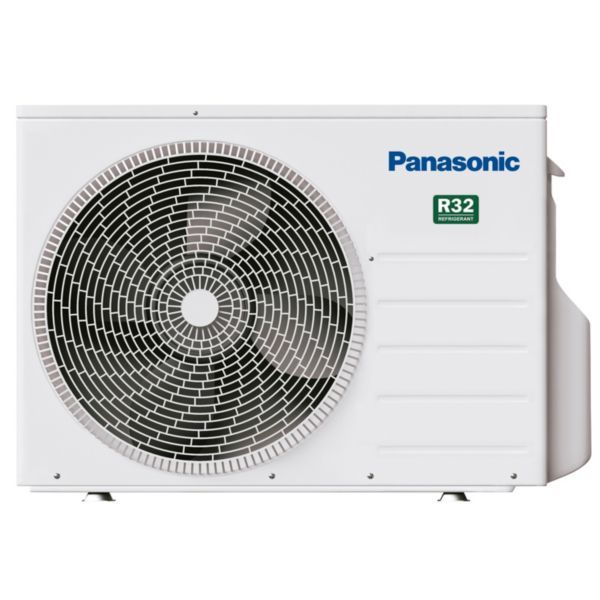

CU-2Z50TBE er en udedel i Panasonics Free Multi System Z med R32, hvor én udedel forsyner 2 indedele i hver sit rum. Der skal tilsluttes mindst 2 indedele, og indedelenes samlede nominelle køleeffekt skal ligge mellem 3,2 og 7,7 kW ved nominelt driftspunkt. Ved nominelt driftspunkt yder udedelen 5,60 kW varme og 5,00 kW køl. Panasonic opgiver SCOP 4,60 og SEER 8,50 uden at angive klimazone.
Fordele
- Styring rum for rum: Panasonic angiver uafhængig styring af hvert rum, så temperaturen kan sættes mere præcist, og der spares energi, når rummet ikke er i brug.
- Plads udenfor: Én udedel forsyner begge indedele, hvilket ifølge Panasonic sparer plads udenfor.
- Varme om vinteren: Panasonic angiver varmedrift ned til -15 °C udetemperatur.
- Kølemiddel: Panasonic angiver, at R32 ikke påvirker ozonlaget og har 75 % mindre påvirkning af den globale opvarmning.
- Styring fra mobilen: Smartphonestyring er et tilvalg, og Panasonic angiver enhederne som klar til hussystemerne Modbus, KNX og Bacnet.
Passer den til dit anlæg?
Bruges til
- Free Multi-udedel, hvor én udedel forsyner indedele i 2 rum med uafhængig styring af hvert rum.
- Der skal tilsluttes mindst 2 indedele.
Sådan vælger du
- Denne variant: CU-2Z50TBE til 2 rum, samlet nominel køleeffekt for indedelene 3,2–7,7 kW ved nominelt driftspunkt.
- Mindre, 2 rum: CU-2Z35TBE
- 3 rum: CU-3Z52TBE
- Indedel: CS-TZ25ZKEW
Montering
- Der skal tilsluttes mindst 2 indedele (bestilles separat).
- Tilslutning af kølerør og idriftsættelse udføres af en certificeret kølemontør.
Til installatøren
- Strøm: 230 V, anbefalet sikring 16 A, anbefalet kabeltværsnit 2,5 mm².
- Strømforbrug: 5,35 A ved køl og 5,50 A ved varme; optagen effekt 1,18 kW ved køl og 1,21 kW ved varme ved nominelt driftspunkt.
- Lydtryk ved højeste ventilatortrin: 50 dB(A) ved køl og 52 dB(A) ved varme.
- Rørdimension pr. indedel: væske 1/4″ (6,35 mm), gas 3/8″ (9,52 mm).
- Rørlængde: maks. 30 m samlet og 3–20 m til hver indedel, maks. 10 m højdeforskel. Ud over de forfyldte 20 m tilsættes 15 g R32 pr. meter.
- Kølemiddelfyldning: 1,12 kg R32 (0,756 t CO2-ækvivalent).
- Mål: tillæg 70 eller 95 mm til rørtilslutningen ud over kabinetmålene.
- Tilslutning af kølerør og idriftsættelse udføres af en certificeret kølemontør.
Se alle tekniske specifikationer →
Varianter
Tilbehør
Panasonic S-25PY3E 4-vejs kassetteindedel til Free Multi, 2,5 kW køl, uden panel5.640 kr. inkl. moms+
Panasonic S-36PY3E 4-vejs kassetteindedel til Free Multi, 3,5 kW køl, uden panel5.773 kr. inkl. moms+
Panasonic CZ-KPY4 NX PY3 panel for 4-vejskassette til luft/luft VP freemulti2.045 kr. inkl. moms+
Altech kølekobberrør, blødt i ring, 1/4'' x 0,85 mm, maks. 151 bar, 15 m670 kr. inkl. moms+
Altech kølekobberrør, blødt i ring, 3/8'' x 0,85 mm, maks. 96 bar, 15 m1.073 kr. inkl. moms+
Panasonic CS-MTZ16ZKE2.475 kr. inkl. moms+
Panasonic CS-TZ20ZKEW2.796 kr. inkl. moms+
Panasonic CS-TZ25ZKEW3.424 kr. inkl. moms+
Panasonic CS-TZ35ZKEW3.782 kr. inkl. moms+
Ofte stillede spørgsmål
Hvor mange indedele skal der mindst tilsluttes?
Mindst 2. CU-2Z50TBE forsyner op til 2 indedele.
Hvilke rørdimensioner bruges?
Væskerør 1/4″ (6,35 mm) og gasrør 3/8″ (9,52 mm) pr. indedel. Producenten angiver reduktions-/udvidelsesstykker (CZ-MA1P/CZ-MA2P/CZ-MA3P) til visse indedelsstørrelser.
Hvor lange rør må der være?
Maks. 30 m samlet og 3–20 m til hver indedel, med maks. 10 m højdeforskel.
Kan jeg vælge frit mellem indedelstyper?
Ja, inden for Panasonics kombinationstabel: Etherea og TZ vægmodeller, gulvkonsol, 4-vejs 60×60 kassette og kanalmodel med lavt statisk tryk. Visse indedelsstørrelser kræver et reduktions-/udvidelsesstykke.
Virker den om vinteren?
Panasonic angiver et driftsområde i varmedrift fra -15 til 24 °C udetemperatur, med en varmeeffekt på 5,60 kW ved nominelt driftspunkt.
Tekniske data fra producentens officielle materiale (www.panasonicproclub.com). Ret til ændringer forbeholdes.
