Beskrivelse

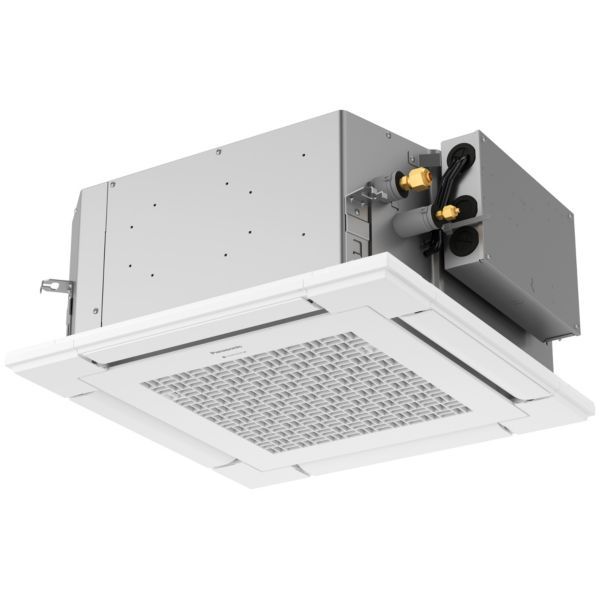

Panasonic S-25PY3E er en 4-vejs kassette i 60×60-format, der bruges som indedel i Free Multi-systemet, hvor én udedel forsyner flere rum. Den monteres i loftet og blæser luften ud i fire retninger med individuel spjældstyring. Ifølge Panasonics katalog giver den 2,50 kW køling ved 35 °C ude/27 °C inde og 3,60 kW opvarmning ved 7 °C ude/20 °C inde. Panelet (CZ-KPY4) sælges separat.
Fordele
- Luftfordeling: To spjældmotorer giver bedre styring af luftstrømmen, ifølge Panasonic.
- Luftrensning: Panasonic angiver nanoe™ X-teknologi (nanoe X Generator Mark 2) til bedre beskyttelse døgnet rundt.
- Afløb: Indbygget afløbspumpe fjerner kondensvandet fra kassetten, ifølge Panasonic.
- Indbygningsdybde: Kassetten kræver 243 mm over loftet, ifølge Panasonic.
- Loftformat: Kassetten passer i 60×60-loftsystemer, ifølge Panasonic.
Passer den til dit anlæg?
Bruges til
- Loftmonteret 4-vejs kassette i 60×60-format som indedel i Panasonics Free Multi-system, hvor én udedel forsyner flere rum.
- Panasonic nævner boliger, kontorer, butikker og restauranter som anvendelsesområder.
Sådan vælger du
- Denne variant: S-25PY3E, 2,5 kW.
- Større: S-36PY3E – 3,5 kW
- Free Multi-udedel 2 rum: CU-2Z50TBE
- Free Multi-udedel 3 rum: CU-3Z52TBE
Montering
- Panelet sælges separat.
- Panel CZ-KPY4
- Kassetten kræver 243 mm frirum over loftet; kun panelet (30 mm højt) er synligt under loftet efter montering.
- Tilslutning af kølerør og idriftsættelse udføres af en certificeret kølemontør.
- Medfølger ikke: Panel (CZ-KPY4).
Til installatøren
- Rørtilslutning: 1/4″ (6,35 mm) væske / 3/8″ (9,52 mm) gas.
- Forbindelseskabel ind-/udedel: 4 × 1,5 mm².
- Indbygning: kassetten kræver 243 mm frirum over loftet; panelet (30 mm) er den synlige del efter montering.
- Panel: CZ-KPY4 fås i hvid (RAL9003) og grafit sort (RAL9011), ifølge Panasonics katalog.
- Styring: kablet CONEX-betjening (CZ-RTC6W hvid / CZ-RTC6 sort) kan tilsluttes som tilvalg. Panasonic angiver, at kassetten kun er kompatibel med kommercielt styrings- og tilslutningstilbehør.
- Målebetingelser: Panasonic angiver kapaciteterne ved køling 27 °C tør/19 °C våd inde og 35 °C tør/24 °C våd ude samt opvarmning 20 °C tør inde og 7 °C tør/6 °C våd ude.
- Lydtryk: målt 1,5 m under enheden iht. JIS C 9612. Q-Lo er stille drift, og Lo er laveste ventilatortrin.
Se alle tekniske specifikationer →
Varianter
Tilbehør
Panasonic CZ-KPY4 NX PY3 panel for 4-vejskassette til luft/luft VP freemulti2.045 kr. inkl. moms+
Panasonic CU-2Z35TBE varmepumpe 3,2-5,7 kW. Luft/luft, 2 port free multi. Udedel13.269 kr. inkl. moms+
Panasonic CU-2Z50TBE udedel til luft/luft varmepumpe, Free Multi, 2 rum, 5,0 kW køl15.183 kr. inkl. moms+
Panasonic CU-3Z52TBE udedel til luft/luft varmepumpe, Free Multi, 3 rum, 5,2 kW køl17.241 kr. inkl. moms+
Altech kølekobberrør, blødt i ring, 1/4'' x 0,85 mm, maks. 151 bar, 15 m670 kr. inkl. moms+
Altech kølekobberrør, blødt i ring, 3/8'' x 0,85 mm, maks. 96 bar, 15 m1.073 kr. inkl. moms+
Ofte stillede spørgsmål
Følger panelet med?
Nej. Panasonic angiver, at panelet sælges separat; det måler 30 × 625 × 625 mm og fås i hvid (RAL9003) eller grafit sort (RAL9011).
Hvilke styringer kan bruges?
Som tilvalg nævner Panasonic de kablede CONEX-betjeninger CZ-RTC6W (hvid) og CZ-RTC6 (sort) til 4 way 60×60 cassette – PY3.
Hvilket kølerør skal jeg bruge?
1/4″ (6,35 mm) til væske og 3/8″ (9,52 mm) til gas, ifølge Panasonics katalog for Free Multi-udgaven.
Hvor meget plads skal der være over loftet?
Kassetten kræver 243 mm frirum over loftet. Kun panelet, som er 30 mm højt, er synligt efter montering.
Kan den styres fra en app?
Panasonic nævner internet- og stemmestyring som tilvalg, og angiver samtidig, at 4-vejs kassetten kun er kompatibel med kommercielt styrings- og tilslutningstilbehør. Vælg derfor styring og tilslutningsmodul fra Panasonics kommercielle sortiment.
Hvor stille kører den?
Panasonic angiver 33 / 30 / 27 dB(A) på høj, lav og stille trin, målt 1,5 m under enheden iht. JIS C 9612.
Tekniske data fra producentens officielle materiale (www.aircon.panasonic.eu). Ret til ændringer forbeholdes.
