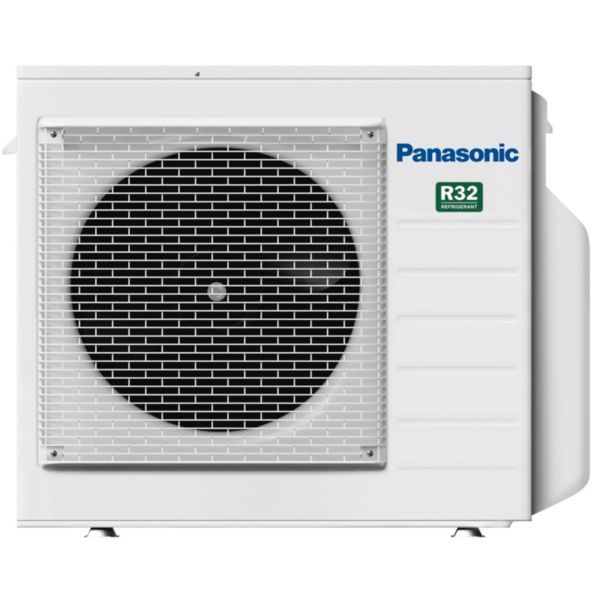

Panasonic CU-3Z52TBE udedel til luft/luft varmepumpe, Free Multi, 3 rum, 5,2 kW køl

17.241 kr. inkl. moms

Free Multi-udedel, hvor én udedel forsyner luft/luft-indedele i flere rum med uafhængig styring af hvert rum.

  • Antal rum: 3 rum med hver sin indedel, mindst 2 indedele skal tilsluttes
  • Indedele: frit valg inden for Panasonics kombinationstabel
  • Kølemiddel: R32
  • Varmeeffekt: 6,80 kW ved nominelt driftspunkt

Bestillingsvare – skriv til info@klimaogvarme.dk for leveringstid før bestilling

Varenummer (SKU): 349021352 Kategori:

Beskrivelse

CU-3Z52TBE er en udedel i Panasonics Free Multi System Z med R32, hvor én udedel forsyner op til 3 indedele i hver sit rum. Der skal tilsluttes mindst 2 indedele, og indedelenes samlede nominelle køleeffekt skal ligge mellem 4,5 og 9,5 kW ved nominelt driftspunkt. Ved nominelt driftspunkt yder udedelen 6,80 kW varme og 5,20 kW køl. Panasonic opgiver SCOP 4,20 og SEER 8,50 uden at angive klimazone.

Fordele

  • Én udedel til flere rum: Panasonic angiver uafhængig styring af hvert rum, så temperaturen kan sættes for sig i hvert rum.
  • Indedelstyper: Indedelene kan kombineres frit inden for Panasonics kombinationstabel – Etherea, vægmodeller, kanalmodeller med lavt statisk tryk og 4-vejs kassetter.
  • Driftsområde varme: Panasonic angiver varmedrift ned til -15 °C udetemperatur.
  • Rørlængde: Panasonic angiver en samlet rørlængde på maks. 50 m til indedelene.
  • Kølemiddel: Panasonic angiver, at R32 sammenlignet med R22 og R410A har meget lav påvirkning af ozonlaget og den globale opvarmning.
  • Styring fra mobilen som tilvalg: Panasonic angiver smartphonestyring som tilvalg og enheder, der er klar til Modbus, KNX og Bacnet.

Passer den til dit anlæg?

Bruges til

  • Free Multi-udedel, hvor én udedel forsyner indedele i op til 3 rum med uafhængig styring af hvert rum.
  • Der skal tilsluttes mindst 2 indedele.

Sådan vælger du

Montering

  • Indedele bestilles separat.
  • Tilslutning af kølerør og idriftsættelse udføres af en certificeret kølemontør.
Til installatøren
  • Forbehold fra kilden: Panasonic mærker udedelstabellen i Free Multi-brochuren ‘Tentative data’ (foreløbige data). Panasonics RAC Multi Z-katalog har andre tal for fire af værdierne, som derfor ikke står på siden: EER og COP ved nominelt driftspunkt, køleeffektens min.–maks.-område og den mindste samlede rørlængde.
  • Strøm: 230 V, anbefalet sikring 16 A, anbefalet kabeltværsnit 2,5 mm².
  • Strømforbrug: 5,00 A ved køl og 6,70 A ved varme.
  • Lydtryk ved højeste ventilatortrin: 47 dB(A) ved køl og 48 dB(A) ved varme, målt efter Eurovent 6/C/006-97 1 m foran og 0,8 m under enheden.
  • Rørdimension pr. indedel: væske 1/4″ (6,35 mm), gas 3/8″ (9,52 mm). Visse indedelsstørrelser kræver reduktions- eller udvidelsesstykker: CZ-MA1P til 42 og 50, CZ-MA2P til 60 og CZ-MA3P til 71.
  • Rørlængde: maks. 50 m samlet og 3–25 m til hver indedel, maks. 15 m højdeforskel. Ud over de forfyldte 30 m tilsættes 20 g R32 pr. meter.
  • Mål: tillæg 70 eller 95 mm til rørtilslutningen ud over kabinetmålene.
  • Tilslutning af kølerør og idriftsættelse udføres af en certificeret kølemontør.

Varianter

Tilbehør

Ofte stillede spørgsmål

Hvor mange indedele skal der mindst tilsluttes?
Mindst 2. CU-3Z52TBE har porte til 3 indedele.

Hvilke rørdimensioner bruges?
Væskerør 1/4″ (6,35 mm) og gasrør 3/8″ (9,52 mm) pr. indedel. Panasonic angiver reduktions- og udvidelsesstykker (CZ-MA1P, CZ-MA2P og CZ-MA3P) til visse indedelsstørrelser.

Hvor lange rør må der være?
Maks. 50 m samlet og 3–25 m til hver indedel, med maks. 15 m højdeforskel.

Kan jeg vælge frit mellem indedelstyper?
Ja, inden for Panasonics kombinationstabel: Etherea, vægmodeller, kanalmodeller med lavt statisk tryk og 4-vejs kassetter.

Virker den om vinteren?
Panasonic angiver et driftsområde i varmedrift fra -15 til 24 °C udetemperatur.

Tekniske data fra producentens officielle materiale (www.panasonicproclub.com). Ret til ændringer forbeholdes.

Specifikationer

TypeUdedel til luft/luft-multisplit (Free Multi System Z)
ModelCU-3Z52TBE
Producentens varenr.CU-3Z52TBE
Passer til indedelEtherea, vægmodeller (TZ Compact Style), kanalmodeller med lavt statisk tryk (Hide Away) og 4-vejs kassetter 60 × 60 – inden for Panasonics kombinationstabel
Antal rum3 (mindst 2 indedele)
Samlet nominel køleeffekt for indedelene4,5–9,5 kW ved nominelt driftspunkt
Varmeeffekt nominel6,80 kW ved nominelt driftspunkt (område 1,60–8,30 kW)
Varmeeffekt ved -7 °C3,95 kW
Kølekapacitet nominel5,20 kW ved nominelt driftspunkt
SCOP4,20, uden angivet klimazone i producentens brochure
SEER8,50, uden angivet klimazone i producentens brochure
Pdesign køl5,2 kW
Pdesign varme ved -10 °C5,0 kW
Optagen effekt køl / varme1,09 kW / 1,47 kW ved nominelt driftspunkt
Årligt elforbrug214 kWh/år ved køl · 1.667 kWh/år ved varme (beregnet efter ErP-direktivet)
Driftsområde varme (udetemp.)-15…24 °C
Driftsområde køl (udetemp.)-10…46 °C
KølemiddelR32
Forfyldt til rørlængde30 m
Rørdimension væske / gas1/4" (6,35 mm) / 3/8" (9,52 mm)
Maks. samlet rørlængde50 m
Rørlængde pr. indedel3–25 m
Ekstra kølemiddel20 g/m ud over de forfyldte 30 m
Maks. højdeforskel15 m
Strømforsyning230 V
Anbefalet sikring16 A
Anbefalet kabeltværsnit2,5 mm²
Strømforbrug5,00 A ved køl / 6,70 A ved varme
Lydtryksniveau47 dB(A) ved køl / 48 dB(A) ved varme (højeste ventilatortrin)
Mål (H × B × D)795 × 875 × 320 mm (tillæg 70 eller 95 mm til rørtilslutningen)
Nettovægt71 kg
Mærke
Varenummer349021352
EAN5025232869077
