Beskrivelse

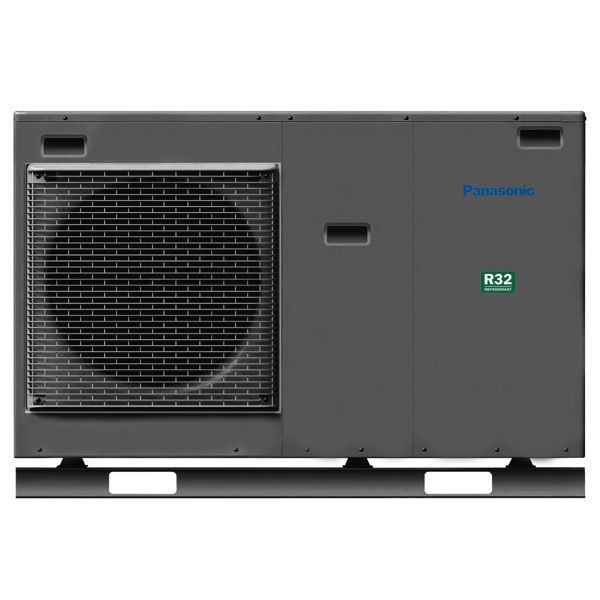

Panasonic Aquarea WH-MDC09J3E5 er en luft/vand-varmepumpe i monoblok-udførelse fra J-generationen med kølemidlet R32. Hele enheden står udendørs og tilsluttes husets vandkreds med 1 1/4″ udvendigt gevind (R 1 1/4). Den kan både varme og køle, og ved +7 °C ude og 35 °C fremløb yder den 9,00 kW med en COP på 4,48.
Fordele
- Sæsonvirkningsgrad: SCOP 4,90 og energiklasse A+++ ved 35 °C fremløb; SCOP 3,32 og A++ ved 55 °C fremløb (gennemsnitsklima).
- Driftsgrænser: Driftsområde og varmekurve ned til -20 °C udetemperatur og fremløb op til 60 °C.
- Indbygget i udedelen: Magnetisk vandfilter, flowmåler og 6 L ekspansionsbeholder.
- Vandtilslutning: Monoblok med 1 1/4″ udvendigt gevind (R 1 1/4) til husets vandkreds.
- Kan også køle: Fremløb ned til 5 °C i køledrift.
- Indbygget backup: 3 kW elpatron supplerer varmepumpen ved behov.
Passer den til dit anlæg?
Bruges til
- Opvarmning, køling og varmt brugsvand i vandbårne anlæg. Panasonic markedsfører varianten som Aquarea High Performance Mono-bloc J Series med driftsområde og varmekurve ned til -20 °C og fremløb op til 60 °C.
- Monoblok: Panasonic angiver, at der kun føres vandrør mellem udedelen og husets indre, og at WH-MDC-modellerne er hermetisk lukkede.
Sådan vælger du
- Denne variant: WH-MDC09J3E5-1, 9,00 kW ved A +7/W 35, enfaset.
- Mindre: WH-MDC07J3E5-1 – 7,00 kW
- Mindre: WH-MDC05J3E5-1 – 5,00 kW
Montering
- Opstilles udendørs og tilsluttes husets vandkreds med 1 1/4″ udvendigt gevind (R 1 1/4).
- Varmtvandsbeholder, 3-vejsventil (PAW-3WYVLV-HW) og Wi-Fi-adapter CZ-TAW1C bestilles separat.
- Medfølger: Magnetisk vandfilter, Flowmåler, 6 L ekspansionsbeholder, 3 kW elpatron (backup), Cirkulationspumpe med variabel hastighed.
- Medfølger ikke: Varmtvandsbeholder, 3-vejsventil PAW-3WYVLV-HW, Wi-Fi-adapter CZ-TAW1C, Ekstra printkort til 2-zone-/bivalent drift.
Til installatøren
- Driftsgrænser: Udetemperatur -20…35 °C i varme og 10…43 °C i køl; fremløb 20…60 °C i varme og 5…20 °C i køl.
- El: Optaget effekt 2,01 kW (varme) / 3,32 kW (køl); opstarts-/driftsstrøm 9,3 A (varme) / 14,7 A (køl); Strøm 1 17 A, Strøm 2 13 A.
- Anbefalet sikring 30/16 A; anbefalet min. kabeltværsnit forsyning 1: 3 × 2,5 mm², forsyning 2: 3 × 1,5 mm².
- Lydeffekt: 59 dB(A) ved dellast (varme), 69 dB(A) ved fuldlast (varme), 68 dB(A) ved fuldlast (køl).
- Cirkulationspumpe: Variabel hastighed, 39–108 W, vandflow 25,8 L/min ved ΔT 5 K og 35 °C fremløb.
- Kølemiddel: R32, 1,3 kg / 0,878 t CO2-ækv.; WH-MDC-modellerne er hermetisk lukkede.
- Tilvalg: Ekstra printkort (option) giver 2-zone-styring, bivalent drift og Smart Grid-kontakt; Wi-Fi-adapteren CZ-TAW1C giver styring via Panasonic Comfort Cloud.
Varmeydelse og COP, WH-MDC09J3E5
| Driftspunkt | Varme (kW) | COP |
|---|---|---|
| A +7 °C / W 35 °C | 9,00 | 4,48 |
| A -7 °C / W 55 °C | 7,00 | 1,80 |
Data fra Panasonics modelside og katalog (EN 14511).
Se alle tekniske specifikationer →
Varianter
Tilbehør
Panasonic PAW-3WYVLV-HW 3-vejsventil til varmtvandsprioritering til luft/vand VP1.178 kr. inkl. moms+
Panasonic PAW-TD20B8E3-2 185 L VVB, 80 L buffer, Emaljeret, Til luft/vand VP, Mono34.526 kr. inkl. moms+
Panasonic CZ-TAW1C Smartcloud WIFI styring, Til luft/vand VP1.467 kr. inkl. moms+
Panasonic CZ-TAW1-CBL forlængerkabel 10 m til CZ-TAW1C/CZ-TAW1B netværksadapter537 kr. inkl. moms+
Panasonic PAW-TA20C1E5STD varmtvandsbeholder 200 l, gulvstående, emaljeret13.223 kr. inkl. moms+
Ofte stillede spørgsmål
Er kølekredsen lukket?
Ja. Panasonic angiver, at WH-MDC-modellerne er hermetisk lukkede.
Hvor koldt må det være udenfor?
Varmepumpen kan varme ned til -20 °C udetemperatur.
Kan den også køle?
Ja, med fremløbstemperatur fra 5 til 20 °C.
Hvilken sikring kræver den?
Panasonic anbefaler 30/16 A og kabeltværsnit 3 × 2,5 mm² / 3 × 1,5 mm²; tjek altid lokale regler.
Dokumentation
- Dokument Panasonic Aquarea range 2025-2026 PDF · 16,9 MB
Tekniske data fra producentens officielle materiale (www.aircon.panasonic.eu). Ret til ændringer forbeholdes.
