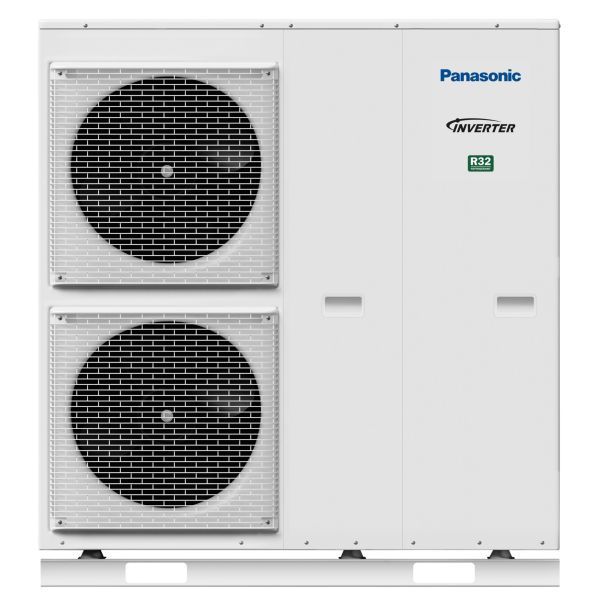

Panasonic Aquarea T-CAP WH-MXC09J3E8 luft/vand-varmepumpe, monoblok, 3-faset

49.946 kr. inkl. moms

Monoblok luft/vand-varmepumpe til varme og køling. Hele kølekredsen sidder i udedelen, så der kun skal føres vandrør ind i huset.

  • Varmeydelse: 9,00 kW ved A7/W35, trefaset forsyning
  • Konstant ydelse: T-CAP holder kapaciteten konstant i hele driftsområdet
  • Indbygget: Magnetisk vandfilter, flowmåler og elvarmer som backup
  • Tilkøb: Wi-Fi-adapter til app-styring og print til ekstra funktioner

Levering 1–3 hverdage

Varenummer (SKU): 349012009 Kategori:

Beskrivelse

Panasonic Aquarea T-CAP WH-MXC09J3E8 er en trefaset luft/vand-varmepumpe i monoblok-udførelse med kølemidlet R32. T-CAP står for konstant kapacitet: Panasonic angiver konstant kapacitet og driftsområde ned til -20 °C udetemperatur, og varmepumpen yder 9,00 kW ved både +7, +2 og -7 °C udetemperatur. Den kan både varme og køle, og vandudløbet er normalt 60 °C eller lavere.

Fordele

  • Konstant ydelse: T-CAP giver konstant kapacitet og driftsområde ned til -20 °C udetemperatur – 9,00 kW ved både +7, +2 og -7 °C udetemperatur, også ved 55 °C fremløb.
  • Høj virkningsgrad: COP 5,08 ved 7 °C udetemperatur og 35 °C fremløb, SCOP 4,96 i gennemsnitsklima og energiklasse A+++ ved opvarmning med 35 °C fremløb.
  • Mindre udstyr udenom: Magnetisk vandfilter og flowmåler er indbygget i udedelen.
  • Jævn drift: A-klasse cirkulationspumpe med variabel hastighed.
  • Højt fremløb når der er brug for det: Normalt er vandudløbet 60 °C eller lavere, men 65 °C kan indstilles på fjernbetjeningen, når ΔT-indstillingen er 15 °C og udetemperaturen er 5-20 °C.
  • Backup-varme: En indbygget 3,00 kW elvarmer dækker ind, hvis varmepumpen alene ikke dækker varmebehovet.

Passer den til dit anlæg?

Bruges til

  • Opvarmning og køling i vandbårne anlæg; Panasonic angiver både varme- og køledrift for T-CAP Mono-bloc J-serien.
  • Varmt brugsvand sammen med en varmtvandsbeholder og en 3-vejsventil, som Panasonic angiver som tilbehør til serien.
  • Monoblok-udedel: kølekredsen er hermetisk forseglet i udedelen, og der føres vandrør (frem og retur) ind i huset.

Sådan vælger du

Montering

  • Tilslutning: R 1¼ udvendigt gevind (vand (frem og retur)).
  • Udedelen tilsluttes husets vandbårne anlæg med R 1¼″ på frem og retur. Varmtvandsbeholder og 3-vejsventil til varmt brugsvand bestilles separat, fx PAW-TA20C1E5STD og PAW-3WYVLV-HW.
  • Trefaset forsyning; elvarmeren på 3,00 kW er indbygget. App-styring kræver Wi-Fi-adapteren CZ-TAW1C, der bestilles separat.
  • Medfølger: Indbygget magnetisk vandfilter, Indbygget flowmåler, Indbygget A-klasse cirkulationspumpe med variabel hastighed, Indbygget 3,00 kW elvarmer (backup).
  • Medfølger ikke: Varmtvandsbeholder PAW-TA20C1E5STD – bestilles separat, 3-vejsventil PAW-3WYVLV-HW til varmtvandsbeholder – bestilles separat, Wi-Fi-/WLAN-adapter CZ-TAW1C til app-styring – bestilles separat, Valgfrit print til 2-zone/bivalent/Smart Grid – bestilles separat.
Til installatøren
  • Driftsgrænser: Varmedrift fra -20 til +35 °C udetemperatur, køling fra 10 til +43 °C. Vandudløb 20-65 °C i varmedrift og 5-20 °C i køledrift. Panasonic angiver konstant kapacitet og driftsområde ned til -20 °C.
  • Fremløbstemperatur: Det er muligt at indstille 65 °C på fjernbetjeningen. Normalt er vandudløbet 60 °C eller lavere; 65 °C er muligt, når ΔT-indstillingen på fjernbetjeningen er 15 °C og udetemperaturen er 5-20 °C.
  • El: Trefaset forsyning. Panasonic angiver anbefalet sikring 20/16 A til forsyning 1/2 og mindst 5×1,5 mm² kabel til forsyning 1; strøm 1 er 14,7 A og strøm 2 er 13,0 A. Tjek de lokale regler.
  • Optaget effekt: 1,77 kW i varmedrift; drifts- og startstrøm 2,6 A i varmedrift og 4,3 A i køledrift.
  • Indbygget i udedelen: Magnetisk vandfilter, flowmåler, A-klasse cirkulationspumpe med variabel hastighed og 3,00 kW elvarmer som backup. WH-MXC-modellerne er hermetisk forseglede.
  • Vandflow: 25,8 L/min ved ΔT 5 K og 35 °C fremløb. Vandtilslutning R 1¼″ på frem og retur.
  • Ekstra funktioner: 2-zonestyring, bivalent styring og Smart Grid-kontakt kræver et valgfrit print.
  • Styring og opkobling: Aquarea Smart Cloud og Aquarea Service Cloud er valgfri og kræver Wi-Fi-/WLAN-adapteren CZ-TAW1C. Panasonic angiver desuden integration i BMS-projekter.

Tilbehør

Ofte stillede spørgsmål

Hvad betyder T-CAP?
T-CAP står for konstant kapacitet. Panasonic angiver konstant kapacitet og driftsområde ned til -20 °C udetemperatur, og tabellen viser 9,00 kW ved både +7, +2 og -7 °C udetemperatur.

Hvilken strømforsyning kræves?
Trefaset. Panasonic angiver anbefalet sikring 20/16 A til forsyning 1/2 og mindst 5×1,5 mm² kabel til forsyning 1. Tjek de lokale regler.

Hvor varmt vand kan den levere?
Normalt er vandudløbet 60 °C eller lavere. 65 °C kan indstilles på fjernbetjeningen og er muligt, når ΔT-indstillingen er 15 °C og udetemperaturen er 5-20 °C.

Skal jeg bruge en app?
Nej. Aquarea Smart Cloud og Aquarea Service Cloud er valgfri og kræver Wi-Fi-/WLAN-adapteren CZ-TAW1C, som bestilles separat.

Hvad følger der med?
Magnetisk vandfilter, flowmåler, A-klasse cirkulationspumpe og 3,00 kW elvarmer er indbygget i udedelen. Varmtvandsbeholder, 3-vejsventil, Wi-Fi-adapter og ekstra print bestilles separat.

Dokumentation

Tekniske data fra producentens officielle materiale (www.aircon.panasonic.eu). Ret til ændringer forbeholdes.

Specifikationer

TypeLuft/vand-varmepumpe, monoblok (Aquarea T-CAP Mono-bloc J-serie)
ModelWH-MXC09J3E8
Producentens varenr.WH-MXC09J3E8
Varmeeffekt / COP (A +7 °C, W 35 °C)9,00 kW / 5,08
Varmeeffekt / COP (A +7 °C, W 55 °C)9,00 kW / 3,08
Varmeeffekt / COP (A +2 °C, W 35 °C)9,00 kW / 3,81
Varmeeffekt / COP (A +2 °C, W 55 °C)9,00 kW / 2,54
Varmeeffekt / COP (A -7 °C, W 35 °C)9,00 kW / 3,08
Varmeeffekt / COP (A -7 °C, W 55 °C)9,00 kW / 2,12
Køleeffekt / EER (A 35 °C, W 7 °C)9,00 kW / 3,09
Køleeffekt / EER (A 35 °C, W 18 °C)9,00 kW / 4,46
SCOP gennemsnitsklima (W 35 / W 55 °C)4,96 / 3,57
Energiklasse gennemsnitsklima (W 35 / W 55 °C)A+++ / A++
SCOP koldt klima (W 35 / W 55 °C)4,31 / 3,26
Energiklasse koldt klima (W 35 / W 55 °C)A++ / A++
SCOP varmt klima (W 35 / W 55 °C)6,47 / 4,34
Energiklasse varmt klima (W 35 / W 55 °C)A+++ / A+++
Driftsområde varme (udetemp.)-20…35 °C
Driftsområde køl (udetemp.)10–43 °C
Vandudløb varme20–65 °C
Vandudløb køl5–20 °C
KølemiddelR32, 1,60 kg / 1,080 t CO2-ækv.
VandtilslutningR 1¼″
StrømforsyningTrefaset
Anbefalet sikring, forsyning 1 / 220 / 16 A
Anbefalet mindste kabelstørrelse, forsyning 15×1,5 mm²
Strøm 1 / 214,7 / 13,0 A
Drifts- og startstrøm (varme / køl)2,6 / 4,3 A
Optaget effekt (varme)1,77 kW
Elvarmer (backup)3,00 kW
CirkulationspumpeA-klasse, variabel hastighed
Vandflow varme (ΔT = 5 K, 35 °C)25,8 L/min
Mål udedel (H × B × D)1.410 × 1.283 × 320 mm
Tilslutning (vand (frem og retur))R 1¼ udvendigt gevind
Mærke
Varenummer349012009
EAN5025232910748
