Beskrivelse

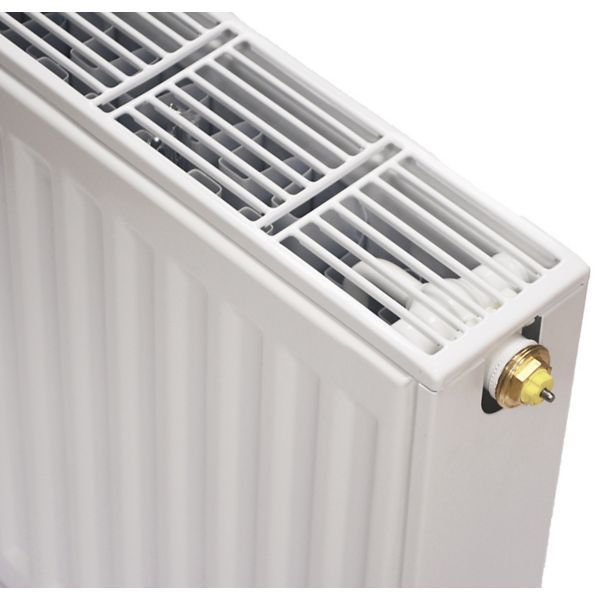

Altech C6 i type 22 og 400 × 1200 mm er en kompakt ventilradiator med monteret toprist og gavle. Den har 6 × ½″ standardanboringer, heraf 2 sidevendte bundanboringer med 50 mm centerafstand, og radiatoren er vendbar. Den yder 1.494 W ved 75/65/20 °C og 758 W ved 55/45/20 °C og leveres uden monteret ventilindsats.
Fordele
- Vendbar montering: Radiatoren er vendbar og kan tilsluttes fra begge sider.
- Ydelse ved flere temperatursæt: Altech oplyser varmeydelsen både ved høj og ved lav fremløbstemperatur – se tallene i specifikationerne.
- Varmefordelingsmålere: Velegnet til både elektroniske målere og fordampningsmålere efter EN 834 og EN 835.
- Overflade: Pulverlakeret i hvid RAL 9016. Altech har spray og lakstift i samme farve.
- Garanti: Producenten giver 10 års garanti, når installationsanvisningerne er fulgt.
Passer den til dit anlæg?
Bruges til
- Vandbårne radiatoranlæg, hvor radiatoren skal kunne tilsluttes fra siden eller fra gulvet: C6 har 6 × ½″ anboringer, heraf 2 sidevendte i bunden.
- Ejendomme med varmefordelingsmålere: radiatoren er velegnet til både elektroniske målere og fordampningsmålere efter EN 834 og EN 835.
Sådan vælger du
- Denne variant: C6 type 22, højde 400 × længde 1200 mm – 1.494 W ved 75/65/20 °C og 758 W ved 55/45/20 °C.
- Mindre varme: C6 type 22, 400 × 600 mm – 747 W ved 75/65/20 °C
- Mindre varme: C6 type 22, 400 × 800 mm – 996 W ved 75/65/20 °C
- Mindre varme: C6 type 22, 400 × 1000 mm – 1.245 W ved 75/65/20 °C
- Mere varme: C6 type 22, 400 × 1400 mm – 1.743 W ved 75/65/20 °C
- Mere varme: C6 type 22, 400 × 1600 mm – 1.992 W ved 75/65/20 °C
- Mindre varme: C6 type 22, 500 × 500 mm – 747 W ved 75/65/20 °C
- Mindre varme: C6 type 22, 600 × 500 mm – 866 W ved 75/65/20 °C
- Gulvmontering: Altech radiatorben 130–175 mm til C4, C6 og P4
Montering
- Leveres uden monteret ventilindsats – vælg en indsats der passer til din termostat (Danfoss eller IMI/Altech).
- Tilsluttes i bunden via de to sidevendte ½″ anboringer, eller i siden som en almindelig radiator.
- Ikke velegnet til vådrum (badeværelser mv.) – radiatoren er af stål.
- Medfølger: J-bæringer, Skruer og propper, Luftskrue, Monteringsvejledning.
- Medfølger ikke: Ventilindsats (radiatorventil) og termostat.
Til installatøren
- Ventilindsats: Radiatoren leveres uden monteret indsats. Altech nævner Danfoss RA-N (013G7380) og RA-U (013G7381) til Danfoss-termostater og IMI Heimeier-indsatsen (R4221) til IMI- og Altech-termostater som velegnede.
- Omstilling til kompakt radiator: Fjern ventilindsatsen, og erstat de to nederste plastpropper med messingpropper.
- Bundtilslutning: De to sidevendte ½″ bundanboringer har 50 mm centerafstand. Altech anbefaler mindst 120 mm fra radiatorens bund til gulv.
- Driftsgrænser: Maks. driftstryk 10 bar (testet ved 13 bar) og maks. driftstemperatur 110 °C.
- Overgangsnippel: Altech overgangsnippel kan bruges til at komme til 3/4″ udvendigt gevind.
- Vådrum: Altech oplyser, at radiatorerne er af stål og derfor ikke er velegnede til installation i vådrum som badeværelser. En radiator i galvaniseret stål, som tåler fugt bedre, findes ikke i Altech-sortimentet.
- Bærebøjler: Radiatoren har ingen bærebøjler.
Varmeydelse – Altech C6 type 22, 400 × 1200 mm
| Temperatursæt | Watt |
|---|---|
| 75/65/20 °C | 1.494 |
| 55/45/20 °C | 758 |
| 60/40/20 °C | 758 |
| 55/35/20 °C | 595 |
| 70/40/20 °C | 930 |
Frem/retur/rumtemperatur. Ydelse efter EN 442-1:2014 iht. producentens produktside og datablad.
Se alle tekniske specifikationer →
Varianter
- Altech C6 type 22, 400 × 800 mm
- Altech C6 type 22, 400 × 1000 mm
- Altech C6 type 22, 400 × 1400 mm
- Altech C6 type 22, 400 × 1600 mm
- Altech C6 type 22, 500 × 1200 mm
- Altech C6 type 22, 600 × 1200 mm
Tilbehør
Danfoss RA-N ventilindsats, G 1/2 A, til radiatorer med bundtilslutning (013G7380)264 kr. inkl. moms+
Danfoss RA-U indbygningsventil til universalradiator225 kr. inkl. moms+
Heimeier indbygningsventil 1/2'' passer til C6 ventil radiator180 kr. inkl. moms+
Altech overgangsnippel til C6 radiator, 1/2'' x 3/4'', hvid50 kr. inkl. moms+
Altech afspærringsstykke til C6 radiator, 3/4'' nippel301 kr. inkl. moms+
Altech afspærringsvinkel til C6 radiator, 3/4'' nippel532 kr. inkl. moms+
Altech vægroset til C6 radiator, 16–18 mm, centerafstand 50 mm32 kr. inkl. moms+
Altech vægroset til C6 radiator, Ø20 mm, c/c 50 mm74 kr. inkl. moms+
Altech J-bæring 400 mm, T20-33, top til bund, sæt107 kr. inkl. moms+
Altech endegavlsæt til radiator type 22, højde 400 mm, til Compact 4, C6 og P4229 kr. inkl. moms+
Ofte stillede spørgsmål
Hvad yder radiatoren ved lavtemperaturdrift?
Ifølge producenten yder C6 type 22, 400 × 1200 mm 758 W ved 55/45/20 °C og 595 W ved 55/35/20 °C, mod 1.494 W ved 75/65/20 °C.
Følger der ventilindsats med?
Nej, radiatoren leveres uden monteret ventilindsats. Altech nævner Danfoss RA-N (rød, normal) og RA-U (gul, lille) til Danfoss-termostater samt IMI Heimeier-indsatsen (blå, normal) som velegnede.
Hvor højt over gulvet skal den monteres?
Producenten anbefaler mindst 120 mm fra radiatorens bund til gulvet.
Kan den bruges med varmefordelingsmålere?
Ja. Producenten oplyser, at radiatoren er velegnet til både elektroniske målere og fordampningsmålere efter EN 834 og EN 835.
Hvilke driftsgrænser har radiatoren?
Altech angiver maks. driftstryk 10 bar (testet ved 13 bar) og maks. driftstemperatur 110 °C.
Kan radiatoren bruges på badeværelset?
Nej. Altech oplyser, at radiatorerne er af stål og ikke er velegnede til installation i vådrum. Producenten har ingen radiator i galvaniseret stål i sortimentet.
Dokumentation
Tekniske data fra producentens officielle materiale (www.bd.dk). Ret til ændringer forbeholdes.
