Beskrivelse

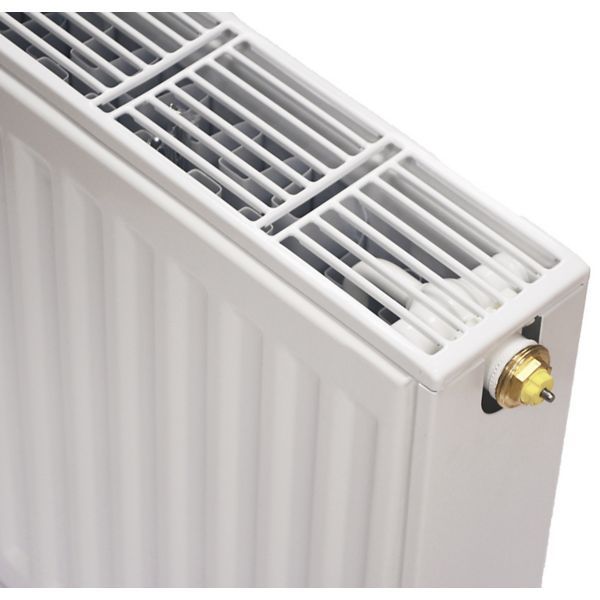

Altech C6 i type 22 og 400 × 800 mm er en kompakt ventilradiator med toprist og gavle. Den har 6 × ½″ standardanboringer, heraf 2 sidevendte bundanboringer med 50 mm centerafstand, og radiatoren er vendbar. Radiatoren yder 996 W ved 75/65/20 °C og 505 W ved 55/45/20 °C. Den leveres uden monteret ventilindsats.
Fordele
- Montering: Radiatoren er vendbar og har to sidevendte bundanboringer.
- Overfladebehandling: Affedtet, fosfateret, kataforetisk primet og pulverlakeret i hvid RAL 9016.
- Varmefordelingsmåler: Velegnet til både elektroniske målere og fordampningsmålere (EN 834 og EN 835).
- Garanti: Producenten giver 10 års garanti, så længe installationsanvisningerne er fulgt.
Passer den til dit anlæg?
Bruges til
- Vandbårne radiatoranlæg med bundtilslutning: C6 er Altechs kompakte ventilradiator med 6 × ½″ standardanboringer, heraf 2 sidevendte bundanboringer.
- Ejendomme med varmefordelingsmålere: radiatoren er velegnet til både elektroniske målere og fordampningsmålere efter EN 834 og EN 835.
Sådan vælger du
- Denne variant: C6 type 22, højde 400 × længde 800 mm – 996 W ved 75/65/20 °C og 505 W ved 55/45/20 °C.
- Mindre varme: C6 type 22, 400 × 600 mm
- Mere varme: C6 type 22, 400 × 1000 mm
- Mere varme: C6 type 22, 400 × 1200 mm
- Mere varme: C6 type 22, 400 × 1400 mm
- Gulvmontering: Altech radiatorben 130–175 mm til C4, C6 og P4
Montering
- Radiatoren leveres uden monteret ventilindsats. Som velegnede indsatser nævner Altech Danfoss RA-N/RA-U-indsatser eller IMI Heimeier-indsatsen. Indsats og termostat bestilles separat.
- Altech anbefaler mindst 120 mm fra radiatorens bund til gulv.
- Ved tilslutning som kompakt radiator skal indsatsen fjernes, og begge nedre plastikpropper erstattes med messingpropper.
- Tilsluttes via 6 × ½″ standardanboringer, heraf 2 sidevendte bundanboringer med 50 mm centerafstand.
- Medfølger: J-bæringer (click) med skruer og plugs, Propper, Luftskrue, Monteringsvejledning.
- Medfølger ikke: Ventilindsats (radiatorventil) og termostat, Bærebøjler.
Sådan virker den
Frem- og returløb kan tilsluttes i bunden via de to sidevendte ½″ bundanboringer med 50 mm centerafstand. Producenten anbefaler mindst 120 mm fra radiatorens bund til gulvet. Med Altech overgangsnippel ½″ x ¾″ kan bundtilslutningen gøres til ¾″ udvendigt gevind.
Skal radiatoren i stedet tilsluttes som en almindelig kompaktradiator, fjernes ventilindsatsen, og de to nederste plastpropper erstattes med messingpropper, ifølge producentens datablad.
Til installatøren
- Vådrum: Altech radiatorer er lavet af stål og ikke velegnede til installation i badeværelser og andre fugtige rum (rust med tiden); en radiator af galvaniseret stål findes ikke i Altechs sortiment.
- Overgangsnippel: for at komme til ¾″ udvendigt gevind henviser producenten til Altech overgangsnippel ½″ x ¾″.
- Driftsgrænser: Maks. driftstryk 10 bar (testet ved 13 bar) og maks. driftstemperatur 110 °C.
Varmeydelse – Altech C6 type 22, 400 × 800 mm
| Temperatursæt | Watt |
|---|---|
| 75/65/20 °C | 996 |
| 55/45/20 °C | 505 |
| 60/40/20 °C | 505 |
| 55/35/20 °C | 396 |
| 70/40/20 °C | 620 |
Frem/retur/rumtemperatur. Ydelse efter EN 442-1:2014 iht. producentens produktside og datablad.
Se alle tekniske specifikationer →
Varianter
- Altech C6 type 22, 400 × 600 mm
- Altech C6 type 22, 400 × 1000 mm
- Altech C6 type 22, 400 × 1200 mm
- Altech C6 type 22, 400 × 1400 mm
- Altech C6 type 22, 500 × 800 mm
- Altech C6 type 22, 600 × 800 mm
Tilbehør
Danfoss RA-N ventilindsats, G 1/2 A, til radiatorer med bundtilslutning (013G7380)264 kr. inkl. moms+
Danfoss RA-U indbygningsventil til universalradiator225 kr. inkl. moms+
Heimeier indbygningsventil 1/2'' passer til C6 ventil radiator180 kr. inkl. moms+
Altech overgangsnippel til C6 radiator, 1/2'' x 3/4'', hvid50 kr. inkl. moms+
Altech afspærringsstykke til C6 radiator, 3/4'' nippel301 kr. inkl. moms+
Altech afspærringsvinkel til C6 radiator, 3/4'' nippel532 kr. inkl. moms+
Altech vægroset til C6 radiator, 16–18 mm, centerafstand 50 mm32 kr. inkl. moms+
Altech vægroset til C6 radiator, Ø20 mm, c/c 50 mm74 kr. inkl. moms+
Altech J-bæring 400 mm, T20-33, top til bund, sæt107 kr. inkl. moms+
Altech endegavlsæt til radiator type 22, højde 400 mm, til Compact 4, C6 og P4229 kr. inkl. moms+
Ofte stillede spørgsmål
Hvad yder radiatoren ved lavtemperaturdrift?
Ifølge producenten yder C6 type 22, 400 × 800 mm 505 W ved 55/45/20 °C og 396 W ved 55/35/20 °C, mod 996 W ved 75/65/20 °C.
Følger der ventilindsats med?
Nej, radiatoren leveres uden monteret ventilindsats. Producenten nævner Danfoss RA-N (rød, normal) og RA-U (gul, lille) samt IMI Heimeier-indsatsen (blå, normal).
Hvor højt over gulvet skal den monteres?
Producenten anbefaler mindst 120 mm fra radiatorens bund til gulvet.
Kan den bruges med varmefordelingsmålere?
Ja. Producenten oplyser, at radiatoren er velegnet til både elektroniske målere og fordampningsmålere efter EN 834 og EN 835.
Kan den bruges på badeværelset?
Nej. Altech radiatorer er af stål og ifølge producenten ikke velegnede til vådrum; en radiator af galvaniseret stål findes ikke i Altechs sortiment.
Dokumentation
Tekniske data fra producentens officielle materiale (www.bd.dk). Ret til ændringer forbeholdes.
