Beskrivelse

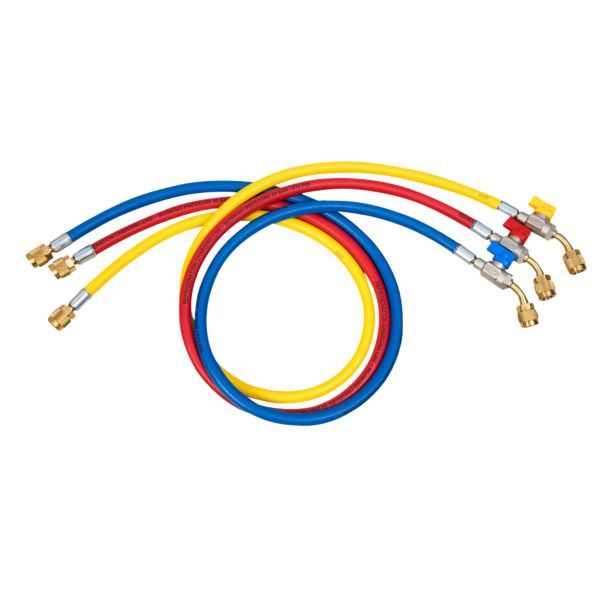

REFCO CA-CCL-60-5/16″SAE-45° er et sæt med tre ladeslanger i blå, rød og gul, som producenten angiver til service på anlæg med R410A og R32. Slangerne er 150 cm (60″) lange og har en kugleventil (CA) med 45° vinklet gevindhus på systemsiden. Systemtilslutningen er 5/16″ SAE (1/2″-20 UNF) og apparatsiden 1/4″ SAE. Arbejdstrykket er 60 bar, og PTFE-pakningerne har udblæsningssikring.
Fordele
- Pakning: PTFE med udblæsningssikring, og den kan udskiftes.
- Slidstærkt gummi: REFCO angiver en gummiblanding med høj elasticitet, der modvirker hærdning og skørhed.
- Vinklet kugleventil: Kugleventilen (CA) har et 45° vinklet gevindhus på systemsiden.
- Sprængtryk: REFCO angiver et sprængtryk på 300 bar.
Passer den til dit anlæg?
Bruges til
- Sæt med tre ladeslanger (blå, rød, gul) til service og påfyldning på anlæg med R410A/R32, med 5/16″ SAE systemtilslutning.
Sådan vælger du
- Denne variant: CA-CCL-60-5/16″SAE-45°, 150 cm, med kugleventil.
- Med 1/4″ SAE: CA-CCL-60-45°
- Lige ende: CA-CCL-60-5/16″SAE
- PTFE-pakninger P-509-T/10 (reservedel)
Montering
- Slangerne skrues på manifolden og på anlæggets serviceventiler; PTFE-pakningerne kan udskiftes.
- Arbejde med kølemiddel udføres af en autoriseret kølemontør.
- PTFE-pakninger P-509-T/10, 10 stk. (reservedel)
- Medfølger: 3 ladeslanger (blå, rød, gul) med kugleventil (CA), 45° vinklet systemtilslutning.
- Medfølger ikke: PTFE-reservepakninger (P-509-T/10) – bestilles separat.
Til installatøren
- Tilslutninger: systemtilslutning 5/16″ SAE eller 1/2″-20 UNF med 45° vinklet kugleventil (CA); apparattilslutning (manifold) 1/4″ SAE.
- Driftsgrænser: maks. arbejdstryk 60 bar, sprængtryk 300 bar.
- Pakninger: PTFE med udblæsningssikring, kan udskiftes (reservedel P-509-T/10).
Se alle tekniske specifikationer →
Varianter
- REFCO CA-CCL-60-45°
- REFCO CA-CCL-60-5/16″SAE
- REFCO CCL-60-CA
- REFCO CCL-60-CA-5/16″SAE
- REFCO CCL-60-A-38010
- REFCO CCL-60-A-38410
Tilbehør
Refco P-509-T/10 PTFE pakninger, 1/4'' SAE, 10 stk.104 kr. inkl. moms+
Ofte stillede spørgsmål
Hvilken systemtilslutning har sættet?
Systemsiden er 5/16″ SAE (1/2″-20 UNF) med 45° vinklet kugleventil, og producenten angiver sættet til R410A og R32. Apparatsiden er 1/4″ SAE.
Følger kugleventilerne med?
Ja. Sættet leveres med kugleventil (CA) med 45° vinklet gevindhus. Kun reservepakningerne P-509-T/10 bestilles separat.
Hvad er slangerne lavet af?
Messing og gummi med PTFE-pakning, der har udblæsningssikring og kan udskiftes.
Hvor lange er slangerne?
150 cm (60″).
Dokumentation
- Datablad Datablad CA-ventiler PDF · 339 KB
- Dokument Producenterklæring ladeslanger PDF · 84 KB
Tekniske data fra producentens officielle materiale (refco.ch). Ret til ændringer forbeholdes.
