Beskrivelse

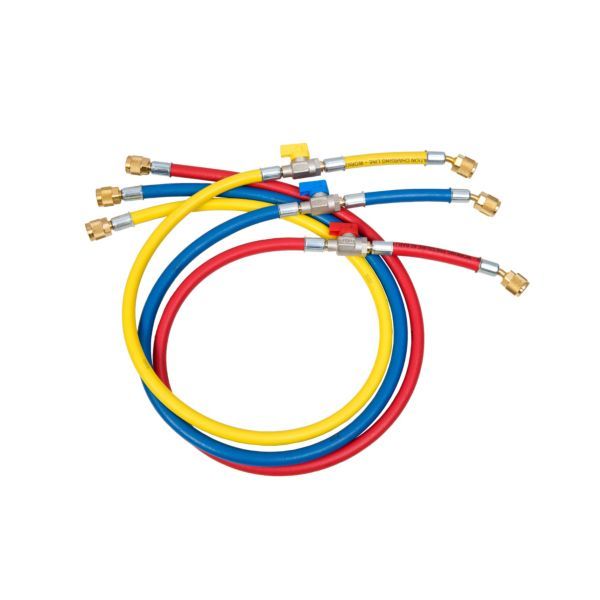

REFCO CCL-60-CA er et sæt med tre ladeslanger i blå, rød og gul til service på køle- og klimaanlæg, hvor kugleventilen er integreret i ladeslangen. Slangerne er 150 cm (60″) lange. REFCO angiver systemtilslutningen som 1/4″ SAE, 45° vinklet og med ventilnål (core depressor), og apparattilslutningen som 1/4″ SAE. Arbejdstrykket er 60 bar, og PTFE-pakningerne har udblæsningssikring.
Fordele
- Pakning: PTFE med udblæsningssikring, og den kan udskiftes.
- Slidstærkt gummi: REFCO angiver en gummiblanding med høj elasticitet, der modvirker hærdning og skørhed.
- Kugleventil: REFCO angiver, at kugleventilen er integreret i selve ladeslangen.
- Vinklet systemende: Systemtilslutningen er 45° vinklet og har ventilnål (core depressor).
Passer den til dit anlæg?
Bruges til
- Service på køle- og klimaanlæg: forbindelse mellem manifold/måleudstyr og anlæggets serviceventiler ved evakuering, påfyldning og måling.
- Systemtilslutning 1/4″ SAE, 45° vinklet, og apparattilslutning 1/4″ SAE.
Sådan vælger du
- Denne variant: CCL-60-CA – 3 slanger på 150 cm med 1/4″ SAE i begge ender.
- Systemside 5/16″ SAE til R410A/R32: CCL-60-CA-5/16″SAE
Montering
- Slangerne skrues på manifolden og på anlæggets serviceventiler; PTFE-pakningerne kan udskiftes.
- Arbejde med kølemiddel udføres af en autoriseret kølemontør.
- PTFE-pakninger P-509-T/10, 10 stk. (reservedel)
- Medfølger: 3 ladeslanger (blå, rød, gul) med kugleventil integreret i slangen.
- Medfølger ikke: PTFE-reservepakninger (P-509-T/10) – bestilles separat.
Til installatøren
- Tilslutninger: systemtilslutning 1/4″ SAE, 45° vinklet, med ventilnål (core depressor); apparattilslutning (manifold) 1/4″ SAE.
- Driftsgrænser: maks. arbejdstryk 60 bar, sprængtryk 300 bar.
- Pakninger: PTFE med udblæsningssikring, kan udskiftes (reservedel P-509-T/10).
Se alle tekniske specifikationer →
Varianter
- REFCO CA-CCL-60-45°
- REFCO CA-CCL-60-5/16″SAE
- REFCO CA-CCL-60-5/16″SAE-45°
- REFCO CCL-60-CA-5/16″SAE
- REFCO CCL-60-A-38010
- REFCO CCL-60-A-38410
Tilbehør
Refco P-509-T/10 PTFE pakninger, 1/4'' SAE, 10 stk.104 kr. inkl. moms+
Ofte stillede spørgsmål
Hvilken systemtilslutning har sættet?
Sættet har 1/4″ SAE på både system- og apparatsiden. Skal systemsiden være 5/16″ SAE (1/2″-20 UNF), har REFCO et tilsvarende sæt: CCL-60-CA-5/16″SAE.
Er slangeenderne lige eller vinklede?
REFCO angiver systemtilslutningen som 1/4″ SAE, 45° vinklet og med ventilnål (core depressor), og apparattilslutningen som lige 1/4″ SAE.
Hvad er slangerne lavet af?
Messing og gummi med PTFE-pakning, der har udblæsningssikring og kan udskiftes.
Hvor lange er slangerne?
150 cm (60″).
Dokumentation
- Datablad Datablad CL-ladeslanger PDF · 98 KB
- Dokument Producenterklæring ladeslanger PDF · 84 KB
Tekniske data fra producentens officielle materiale (refco.ch). Ret til ændringer forbeholdes.
