Beskrivelse

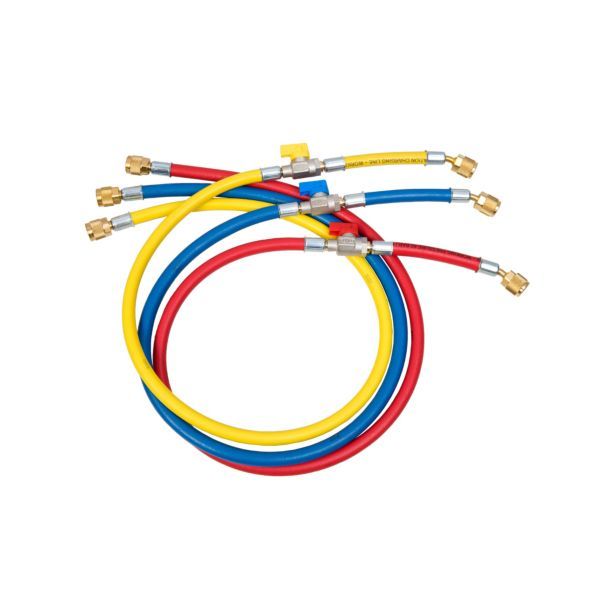

REFCO CCL-60-CA-5/16″SAE er et sæt med tre ladeslanger på 150 cm i blå, rød og gul. Systemtilslutningen er 5/16″ SAE (også angivet som 1/2″-20 UNF), 45° vinklet, med kugleventil integreret i slangen; apparatsiden er 1/4″ SAE. Producenten angiver sættet til R410A/R32.
Fordele
- Pakning: Refco angiver en langtidsholdbar PTFE-pakning med udblæsningssikring, som kan udskiftes.
- Arbejdstryk: Refco angiver 60 bar arbejdstryk for slangerne.
- Gummiblanding: Refco angiver høj elasticitet, der modvirker hærdning og skørhed.
Passer den til dit anlæg?
Bruges til
- Service på køle- og klimaanlæg: forbindelse mellem manifold/måleudstyr og anlæggets serviceventiler ved evakuering, påfyldning og måling.
- Systemtilslutning 5/16″ SAE (1/2″-20 UNF), som Refco angiver til R410A/R32-anlæg.
Sådan vælger du
- Denne variant: CCL-60-CA-5/16″SAE – 3 slanger på 150 cm, systemside 5/16″ SAE 45° vinklet, apparatside 1/4″ SAE.
- Systemside 1/4″ SAE: CCL-60-CA
Montering
- Apparatsiden har 1/4″ SAE-tilslutning, og systemsiden 5/16″ SAE (1/2″-20 UNF), 45° vinklet.
- Sættet har ventilnål (core depressor).
- PTFE-pakninger 1/4″ SAE kan udskiftes (reservedel, 10 stk.).
- Sættet består af én blå, én rød og én gul slange.
Til installatøren
- Driftsgrænser: Arbejdstryk 60 bar, sprængtryk 300 bar.
- Tilslutninger: Systemside 5/16″ SAE (1/2″-20 UNF), 45° vinklet. Apparatside 1/4″ SAE, slangediameter 1/4″.
- Ventil: Kugleventil integreret i slangen. Ventilnål (core depressor): ja – Refco oplyser ikke, i hvilken ende den sidder.
- Materiale: Messing og gummi.
Se alle tekniske specifikationer →
Varianter
- REFCO CA-CCL-60-45°
- REFCO CA-CCL-60-5/16″SAE
- REFCO CA-CCL-60-5/16″SAE-45°
- REFCO CCL-60-CA
- REFCO CCL-60-A-38010
- REFCO CCL-60-A-38410
Tilbehør
Refco P-509-T/10 PTFE pakninger, 1/4'' SAE, 10 stk.104 kr. inkl. moms+
Ofte stillede spørgsmål
Hvilken systemtilslutning har sættet?
Systemsiden er 5/16″ SAE (1/2″-20 UNF), 45° vinklet, og producenten angiver sættet til R410A/R32. Apparatsiden er 1/4″ SAE.
Kan pakningen udskiftes?
Ja, PTFE-pakningen har udblæsningssikring og kan udskiftes (reservedel P-509-T/10).
Hvilket tryk er slangerne angivet til?
Refco angiver 60 bar arbejdstryk og 300 bar sprængtryk.
Dokumentation
- Datablad Datablad CL-ladeslanger PDF · 98 KB
- Dokument Producenterklæring ladeslanger PDF · 84 KB
Tekniske data fra producentens officielle materiale (refco.ch). Ret til ændringer forbeholdes.
