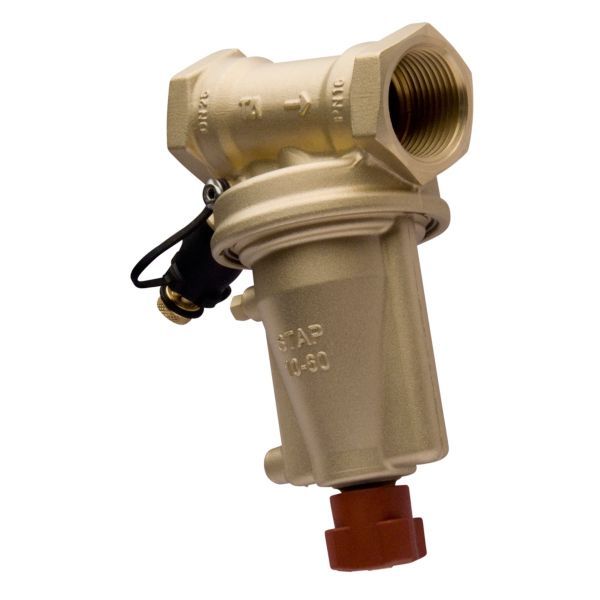

IMI TA STAP DN 25 differenstrykregulator 10–60 kPa, G1 (52 265-025)

2.253 kr. inkl. moms

IMI TA STAP er en selvvirkende differenstrykregulator til vandbårne varme- og køleanlæg. Den holder differenstrykket over en kreds stabilt og har indbygget afspærring.

  • Type: Selvvirkende differenstrykregulator med indbygget afspærring
  • Indstillingsområde: 10–60 kPa
  • Tilslutning: 1″ indvendigt gevind (G1)
  • Partnerventil: Monteres sammen med en STAD-ventil i fremløbet (bestilles separat)

Levering 1–3 hverdage

Varenummer (SKU): 406963008 Kategori:

Beskrivelse

IMI TA STAP DN 25 er en selvvirkende differenstrykregulator til vandbårne varme- og køleanlæg, med 1″ indvendigt gevind (ISO 228) (G1). Den holder differenstrykket over kredsen på den indstillede værdi, hvilket ifølge IMI giver modulerende regulering og nedsætter risikoen for støj fra reguleringsventilerne. Differenstrykket kan indstilles mellem 10 og 60 kPa, og ventilen har indbygget afspærring.

Fordele

  • Stabilt differenstryk: Holder differenstrykket over kredsen konstant, hvilket ifølge IMI giver modulerende regulering og mindre risiko for støj fra reguleringsventilerne.
  • Afspærring: Differenstryk og afspærring i samme ventil, så der ikke skal monteres en særskilt afspærringsventil – STAP monteres dog sammen med en STAD-ventil (bestilles separat), som kapillarrøret forbindes til.
  • Måleudtag: Ventilen har måleudtag, hvor aftapning (tilbehør) kan monteres til fejlsøgning og diagnose.
  • Materiale: Ventilhus, overdel og kegle er i AMETAL®, som IMI beskriver som sin afzinkningsbestandige legering.
  • Medie: Kan bruges i anlæg med vand og glykolblandet vand (0–57 %).

Passer den til dit anlæg?

Bruges til

  • Vandbårne varme- og køleanlæg, hvor differenstrykket over en kreds, en stigestreng eller en reguleringsventil skal holdes stabilt.
  • Kredse med radiatorventiler med forindstilling, og kredse med flere mindre apparater som varmeventilatorer og varme- eller køleflader.
  • Anlæg, der skal sættes i drift i etaper (“zoneventil”-metoden): en STAP på hver afgrening fra hovedledningen.

Sådan vælger du

Montering

  • Tilslutning: G1/16 udvendigt gevind (kapillarrør).
  • STAP (1″ indvendigt gevind (ISO 228) (G1)) installeres i returledningen i den rigtige flowretning.
  • Kapillarrøret (1 m, medfølger) forbindes til en STAD-ventil i fremløbet (bestilles separat), som bruges til flowmåling og afspærring.
  • Ved forlængelse af kapillarrøret bruges 6 mm kobberrør og forlængersæt (tilbehør). Det medleverede kapillarrør skal altid indgå.
  • Overdelen kan afmonteres ved trange pladsforhold. Aftapning fås som tilbehør og kan monteres under drift.
  • Medfølger: Kapillarrør 1 m, Overgangsnipler G1/2 og G3/4.
  • Medfølger ikke: STAD-ventil (partnerventil til fremløbet, bestilles separat).
Til installatøren
  • Montering: STAP installeres i returledningen i den korrekte flowretning. Kapillarrøret (1 m, medfølger) forbindes til en STAD-ventil i fremløbet (bestilles separat), som bruges til flowmåling, afspærring og tilslutning af signalledning.
  • Dimensionering: IMI’s anvisning er at vælge den mindste mulige ventilstørrelse for at udnytte ventilens reguleringsfunktion optimalt; IMI anbefaler softwaren HySelect.
  • Radiatorventiler uden forindstilling: Her er det ifølge IMI ikke tilstrækkeligt, at STAP begrænser differenstrykket over hver kreds – den korrekte fordeling af det totale flow mellem radiatorerne opnås ikke, men løsningen kan kraftigt forbedre egenskaberne.
  • Forlængelse: Kapillarrøret kan forlænges med 6 mm kobberrør og forlængersæt (tilbehør); det medleverede kapillarrør skal altid indgå i installationen.
  • Trange pladsforhold: Overdelen kan afmonteres for at lette installationen.
  • Aftapning: Fås som tilbehør og kan monteres under drift.
  • Driftsgrænser: -20…120 °C, maks. differenstryk (ΔpV) 250 kPa.

Varianter

Tilbehør

Ofte stillede spørgsmål

Hvor skal STAP monteres?
I returledningen og i den rigtige flowretning. Det medleverede kapillarrør skal altid indgå i installationen og forbindes til en STAD-ventil i fremløbet.

Skal der også bruges en afspærringsventil?
Nej, STAP har indbygget afspærring. Den monteres dog sammen med en STAD-ventil (bestilles separat), som bruges til flowmåling og afspærring i fremløbet.

Kan kapillarrøret forlænges?
Ja, med 6 mm kobberrør og forlængersæt (tilbehør).

Hvilken isoleringskappe passer?
Isoleringskappen til STAP DN 15-25 i EPP, som kan bruges til både varme og køl.

Dokumentation

Tekniske data fra producentens officielle materiale (climatecontrol.imiplc.com). Ret til ændringer forbeholdes.

Specifikationer

TypeDifferenstrykregulator (STAP)
ModelSTAP DN 25, 10–60 kPa
Producentens varenr.52 265-025
DimensionDN 25
Tilslutning1" indvendigt gevind (ISO 228) (G1), gevindlængde iht. ISO 7-1
Tilslutning (kapillarrør)G1/16 udvendigt gevind
Kv-værdier (Kvmin/Kvnom/Kvm)0,28 / 3,8 / 5,5 m³/h
qmax3,9 m³/h
Indstillingsområde10–60 kPa (fabriksindstillet til 10 kPa)
TrykklassePN 16
Maks. differenstryk250 kPa
Medietemperatur-20…120 °C
MedieVand og glykolblandet vand (0–57 %)
Ventilhus / Overdel / Kegle / SpindlerAMETAL®
PakningEPDM-gummi (O-ringe)
MembranHNBR-gummi
FjederholderAMETAL® (forstærket)
HåndhjulPolyamid
Mål92 × 141 × 72 mm (L × H × W)
Nettovægt1,3 kg
Mærke
Varenummer406963008
EAN7318793623409
