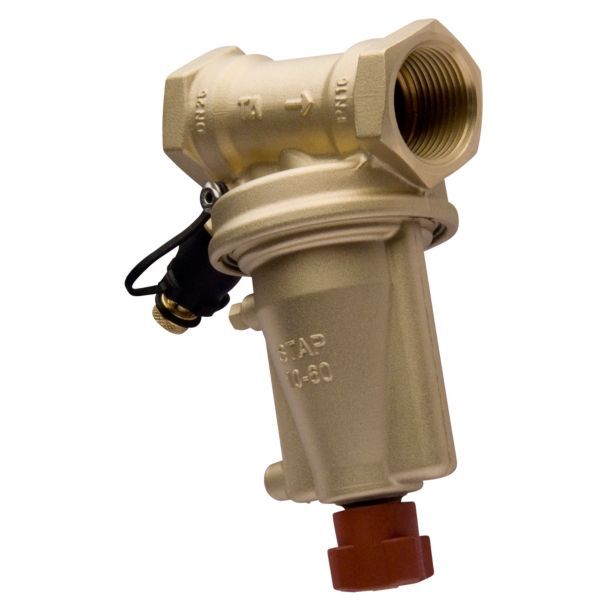

IMI TA STAP DN 20 differenstrykregulator 10–60 kPa, G3/4 (52 265-020)

1.985 kr. inkl. moms

Selvvirkende differenstrykregulator til vandbårne varme- og køleanlæg.

  • Dimension: DN 20
  • Indstillingsområde: 10–60 kPa (fabriksindstilling 10 kPa)
  • Medfølger: Kapillarrør og overgangsnipler

Levering 1–3 hverdage

Varenummer (SKU): 406963006 Kategori:

Beskrivelse

IMI TA STAP DN 20 er en selvvirkende differenstrykregulator med 3/4″ indvendigt gevind (ISO 228) (G3/4), der holder et ønsket differenstryk stabilt i vandbårne varme- og køleanlæg. Det giver en nøjagtig modulerende regulering og mindre risiko for støj fra reguleringsventilerne. Differenstrykket kan justeres mellem 10 og 60 kPa, og ventilen har afspærringsfunktion.

Fordele

  • Nøjagtig regulering: Keglen er trykaflastet, så differenstrykket reguleres præcist.
  • Afspærring indbygget: Ventilen kan spærre af, så en separat afspærringsventil ikke er nødvendig.
  • Fejlsøgning: Selvtættende måleudtag til måling af differenstrykket; aftapningsstuds fås som tilbehør.
  • Materiale: Ventilhus, overdel og kegle i AMETAL®, IMI’s afzinkningsbestandige legering.

Passer den til dit anlæg?

Bruges til

  • Vandbårne varme- og køleanlæg, hvor differenstrykket over en kreds, en stigestreng eller en reguleringsventil skal holdes stabilt.
  • Kredse med radiatorventiler med eller uden forindstilling, og kredse med flere mindre apparater som varmeventilatorer og varme- eller køleflader.
  • Anlæg, der skal sættes i drift i etaper (“zoneventil”-metoden): en STAP på hver afgrening fra hovedledningen.

Sådan vælger du

Montering

  • Tilslutning: 3/4″ indvendigt gevind (ISO 228) (G3/4) i begge ender.
  • STAP skal installeres i returledningen og i den rigtige flowretning.
  • Kapillarrøret (1 m medfølger) forbindes til en STAD-ventil i fremløbet, som bestilles separat og bruges til flowmåling og afspærring.
  • Ved forlængelse af kapillarrøret bruges 6 mm kobberrør og forlængersæt (tilbehør). Det medleverede kapillarrør skal altid indgå.
  • Medfølger: Kapillarrør 1 m, Overgangsnippel G1/2, Overgangsnippel G3/4.
  • Medfølger ikke: STAD-ventil – bestilles separat, Isoleringskappe.

Sådan virker den

STAP monteres i returledningen i den rigtige flowretning, og kapillarrøret (signalledningen) tilsluttes en STAD-ventil, som også bruges til flowmåling og afspærring. Overdelen kan afmonteres for at lette installationen ved trange pladsforhold.

Til installatøren
  • Installation: STAP skal installeres i returledningen og i den rigtige flowretning. I Danmark er den primære installationsmåde med STAD’ens ΔpV inkluderet i lasten.
  • Kapillarrør: Forbindes til en STAD-ventil i fremløbet (bestilles separat), som bruges til flowmåling og afspærring. Ved forlængelse bruges 6 mm kobberrør og forlængersæt (tilbehør) – det medleverede kapillarrør skal altid indgå.
  • Pladsforhold: Overdelen kan afmonteres ved trange pladsforhold.
  • Aftapning fås som tilbehør og kan monteres under drift.
  • Dimensionering: IMI anbefaler at bruge softwaren HySelect til dimensionering af STAP og beregning af ΔpL-indstilling.

Varianter

Tilbehør

Ofte stillede spørgsmål

Hvor skal STAP monteres?
I returledningen, vendt i den angivne flowretning.

Kan kapillarrøret forlænges?
Ja, med 6 mm kobberrør og forlængersæt (tilbehør). Det medleverede kapillarrør skal altid indgå.

Hvilket gevind har ventilen?
STAP DN 20 har 3/4″ indvendigt gevind (G3/4) efter ISO 228 i begge ender, ifølge IMI TA.

Dokumentation

Tekniske data fra producentens officielle materiale (climatecontrol.imiplc.com). Ret til ændringer forbeholdes.

Specifikationer

TypeDifferenstrykregulator (STAP)
ModelSTAP DN 20, 10–60 kPa
Producentens varenr.52 265-020
DimensionDN 20
Tilslutning3/4" indvendigt gevind (ISO 228) (G3/4), gevindlængde iht. ISO 7-1
Kvm3,1 m³/h (ved 1 bar trykfald og maksimum åbning i p-båndet)
qmax2,2 m³/h
Indstillingsområde ΔpL10–60 kPa (fabriksindstilling 10 kPa)
TrykklassePN 16
Maks. differenstryk250 kPa (ΔpV)
Medietemperatur-20…120 °C
MedieVand og glykolblandet vand (0–57 %)
VentilhusAMETAL®
OverdelAMETAL®
VentilkegleAMETAL®
SpindelAMETAL®
PakningO-ringe EPDM-gummi
MembranHNBR-gummi
FjederRustfrit stål
FjederholderAMETAL® og forstærket PPS
HåndhjulPolyamid
Mål L / H / W90 / 139 / 72 mm
Nettovægt1,2 kg
Glatte rørKan tilsluttes glatte rør med KOMBI-koblinger
MedfølgerKapillarrør 1 m og overgangsnipler G1/2 og G3/4
MærkningHus mærket IMI eller TA, PN 16/150, DN, tommeangivelse og pil for strømningsretning; overdel mærket STAP og ΔpL-område
Mærke
Varenummer406963006
EAN7318793623300
