IMI TA STAP DN 15 LF / STAD DN 10 differenstrykregulator-sæt 5–25 kPa (52 864-301)

1.885 kr. inkl. moms

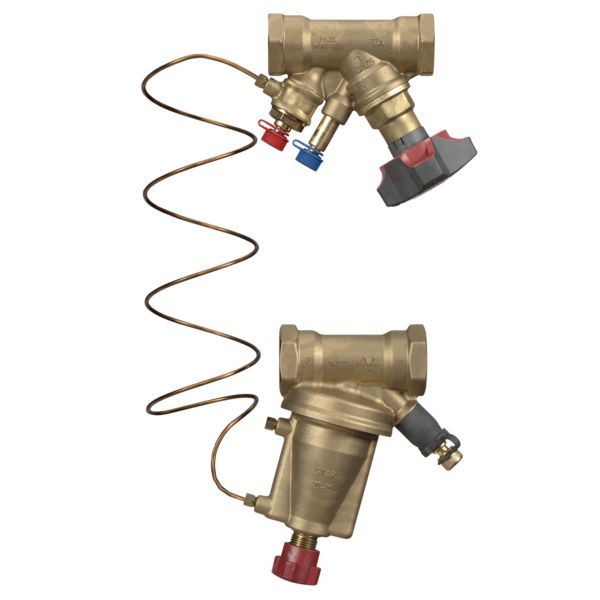

Sæt med en selvvirkende differenstrykregulator og en indreguleringsventil til flowmåling og afspærring.

  • Dimension: STAP DN 15 LF (små flow) med STAD-ventil
  • Indstillingsområde: 5–25 kPa (fabriksindstilling 5 kPa)
  • Medfølger: Kapillarrør og overgangsnipler til STAP

Levering 1–3 hverdage

Varenummer (SKU): 406961723 Kategori:

Beskrivelse

Sættet består af en IMI TA STAP DN 15 LF differenstrykregulator med 1/2″ indvendigt gevind (G1/2, ISO 228) til små flow og en STAD DN 10 indreguleringsventil, pakket sammen. STAP holder differenstrykket stabilt over en kreds i vandbårne varme- og køleanlæg, mens STAD bruges til flowmåling, afspærring og tilslutning af kapillarrøret. Differenstrykket kan indstilles mellem 5 og 25 kPa.

Fordele

  • Indhold: Sættet rummer både differenstrykregulatoren STAP og den STAD-ventil, kapillarrøret skal tilsluttes.
  • Trykaflastet kegle: Keglen er trykaflastet, hvilket ifølge IMI sikrer nøjagtig differenstrykregulering.
  • Justerbart differenstryk: Differenstrykket indstilles til den ønskede værdi med en 3 mm unbrakonøgle, og STAP har indbygget afspærringsfunktion.
  • Flowmåling: STAD-ventilen står for flowmåling og afspærring, og signalledningen tilsluttes den.
  • Fejlsøgning: Selvtættende måleudtag på STAP til måling af differenstrykket; aftapningsstuds fås som tilbehør.
  • Materiale: STAP i AMETAL®, IMI’s afzinkningsbestandige legering.

Passer den til dit anlæg?

Bruges til

  • Vandbårne varme- og køleanlæg, hvor differenstrykket over en kreds, en stigestreng eller en reguleringsventil skal holdes stabilt.
  • Kredse med forindstillelige radiatorventiler, hvor radiatorventilernes forindstilling begrænser flowet, så der ikke opstår overflow, og kredse med flere mindre apparater som varmeventilatorer og varme- eller køleflader.
  • Anlæg, der skal sættes i drift i etaper (“zoneventil”-metoden): en STAP på hver afgrening fra hovedledningen.

Sådan vælger du

Montering

  • Tilslutning: STAP DN 15 LF har 1/2″ indvendigt gevind (ISO 228) (G1/2).
  • STAP skal installeres i returledningen og i den rigtige flowretning.
  • Kapillarrøret (1 m medfølger) forbindes til STAD-ventilen i sættet, som også bruges til flowmåling og afspærring.
  • Ved forlængelse af kapillarrøret bruges 6 mm kobberrør og forlængersæt (tilbehør). Det medleverede kapillarrør skal altid indgå.
  • Medfølger: Kapillarrør, 1 m (STAP), Overgangsnippel G1/2 (STAP), Overgangsnippel G3/4 (STAP).
  • Medfølger ikke: Aftapning (fås som tilbehør), Isoleringsskål (fås som tilbehør).

Sådan virker den

STAP monteres i returledningen i den rigtige flowretning. STAD bruges til flowmåling, afspærring og tilslutning af kapillarrøret (signalledningen) og kan maksimumbegrænse det samlede flow i kredsen.

Til installatøren
  • Installation: STAP skal installeres i returledningen og i den rigtige flowretning. I Danmark er den primære installationsmåde med STAD’ens ΔpV inkluderet i lasten.
  • Kapillarrør: Forbindes til STAD-ventilen i sættet, som også bruges til flowmåling og afspærring. Ved forlængelse bruges 6 mm kobberrør og forlængersæt (tilbehør) – det medleverede kapillarrør skal altid indgå.
  • Pladsforhold: Overdelen på STAP kan afmonteres ved trange pladsforhold.
  • Aftapning fås som tilbehør og kan monteres under drift.
  • Dimensionering: IMI anbefaler at bruge softwaren HySelect til dimensionering af STAP og beregning af ΔpL-indstilling. LF-udgaven af STAP er beregnet til små flow.
  • Uden forindstilling: IMI skriver, at det i anlæg med radiatorventiler uden forindstilling ikke er tilstrækkeligt, at STAP begrænser differenstrykket over hver kreds – STAP skal arbejde sammen med en STAD, der begrænser flowet. Den korrekte fordeling af det totale flow mellem radiatorerne opnås ikke, men løsningen kan kraftigt forbedre egenskaberne i et anlæg med radiatorventiler uden forindstilling.

Varianter

Tilbehør

Ofte stillede spørgsmål

Hvad er forskellen på STAP og STAD i sættet?
STAP er en differenstrykregulator, der holder differenstrykket stabilt, mens STAD er en indreguleringsventil, der bruges til flowmåling, afspærring og tilslutning af kapillarrøret, ifølge IMI TA.

Hvor skal STAP monteres?
I returledningen, vendt i den angivne flowretning.

Kan kapillarrøret forlænges?
Ja, med 6 mm kobberrør og forlængersæt (tilbehør). Det medleverede kapillarrør skal altid indgå.

Følger der en aftapningsmulighed med?
Nej, aftapning er ifølge IMI et tilbehør, der kan monteres under drift.

Dokumentation

Tekniske data fra producentens officielle materiale (climatecontrol.imiplc.com). Ret til ændringer forbeholdes.

Specifikationer

TypeSæt: differenstrykregulator STAP + indreguleringsventil STAD
ModelSTAP DN 15 LF / STAD DN 10, 5–25 kPa
Producentens varenr.52 864-301
DimensionSTAP DN 15 LF (små flow) / STAD DN 10
Tilslutning STAP1/2" indvendigt gevind (ISO 228) (G1/2), gevindlængde iht. ISO 7-1
Kvm STAP0,7 m³/h
Kvnom STAP0,17 m³/h
Kvmin STAP0,05 m³/h
qmax STAP0,5 m³/h
Indstillingsområde STAP ΔpL5–25 kPa (fabriksindstilling 5 kPa)
Trykklasse STAPPN 16
Maks. differenstryk STAP250 kPa (ΔpV)
Medietemperatur STAP-20…120 °C
MedieVand og glykolblandet vand (0–57 %)
VentilhusAMETAL® (STAP)
OverdelAMETAL® (STAP)
VentilkegleAMETAL® (STAP)
SpindelAMETAL® (STAP)
PakningO-ringe EPDM-gummi (STAP)
MembranHNBR-gummi (STAP)
FjederRustfrit stål (STAP)
FjederholderAMETAL® og forstærket PPS (STAP)
HåndhjulPolyamid (STAP)
Mål STAP L / H / W83 / 137 / 72 mm
Nettovægt1,1 kg (STAP)
Glatte rørSTAP DN 15 LF kan tilsluttes glatte rør med KOMBI-koblinger
MedfølgerKapillarrør 1 m og overgangsnipler G1/2 og G3/4 (STAP)
MærkningHus mærket IMI eller TA, PN 16/150, DN, tommeangivelse og pil for strømningsretning; overdel mærket STAP, ΔpL 5–25 og etiketten "Low flow" (STAP)
Mærke
Varenummer406961723
EAN5902276822315
