Beskrivelse

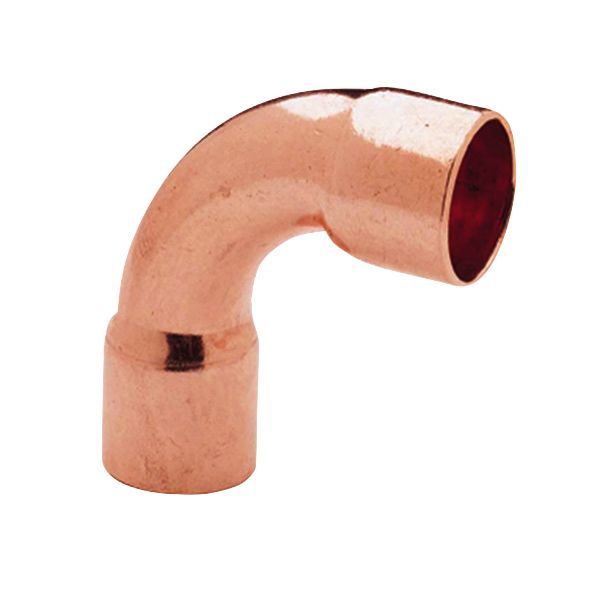

Conex Bänninger >B< ACR bøjning 90° i kobber til kølerør i tommemål, 1 1/8″. Fittingen loddes (hårdlodning) og er beregnet til køle- og klimaanlæg (ACR).
Fordele
- Køleteknik: Conex Bänninger angiver, at >B< ACR-serien er udviklet specifikt til køle- og aircondition-markedet (ACR).
- Godstykkelse: Conex Bänninger angiver, at >B< ACR-fittings er fremstillet af tykvæggede kobberrør for ensartet vægtykkelse, tæthed og holdbarhed.
- Standard: Conex Bänninger angiver, at >B< ACR-fittings er fremstillet efter ANSI-fittingstandarden for kølerør i tommemål.
- Trykudstyr: Conex Bänninger angiver, at alle >B< ACR-fittings opfylder trykudstyrsdirektivet 97/23/EC til brug ved både høj- og lavtryk.
Passer den til dit anlæg?
Bruges til
- Køle-, klima- og aircondition-anlæg (ACR) med kobberrør i tommemål; >B< ACR-serien er udviklet specifikt til ACR-markedet.
Sådan vælger du
Montering
- Tilslutning: 1 1/8" loddeende (muffe). Passende fittings: Kølekobberrør 1 1/8" (28,57 mm), K65, til loddeenden.
- Fittingen samles ved lodning (hårdlodning).
Til installatøren
- Standard: Conex Bänninger angiver, at >B< ACR-fittings er fremstillet efter ANSI-fittingstandarden for kølerør i tommemål.
- Driftsgrænser: Conex Bänninger angiver maks. driftstryk 40 bar (4.000 kPa / 580 psi) og driftstemperaturområdet -100…150 °C; de to grænser er angivet hver for sig og ikke som et kombineret tryk/temperatur-forhold.
- Beregnet arbejdstryk: Conex Bänningers >B< ACR-dokumentation indeholder desuden en beregnet tabel over tilladt driftsovertryk pr. dimension og temperatur (statiske regneværdier ved sikkerhedsfaktor 4). Afvigende fra tabellen bekræfter Conex Bänninger brug af >B< ACR-kobberlodfittings i 1/4″ til 2 1/8″ ved tryk på maks. 40 bar ved driftstemperaturer fra -269 til 120 °C, når forarbejdningen følger DIN EN 378 og DIN EN 14276.
Se alle tekniske specifikationer →
Varianter
- Conex Bänninger ACR bøjning 90°, 7/8” (9607 007000000)
- Conex Bänninger ACR bøjning 90°, 3/4” (9607 006000000)
- Conex Bänninger ACR bøjning 90°, 5/8” (9607 005000000)
- Conex Bänninger ACR bøjning 90°, 1/2” (9607 004000000)
- Conex Bänninger ACR bøjning 90°, 3/8” (9607 003000000)
- Conex Bänninger ACR bøjning 90°, 1/4” (9607 002000000)
Tilbehør
Altech kølekobberrør, hårde lige længder, 1 1/8'' x 1,90 mm, 130 bar, 5 m3.035 kr. inkl. moms+
Ofte stillede spørgsmål
Hvilken rørdimension passer bøjningen til?
Kobberrør i tommemål: 1 1/8″. Begge tilslutninger er loddeender (muffer).
Hvad er fittingens driftstryk og driftstemperatur?
Conex Bänninger angiver et maksimalt driftstryk på 40 bar (4.000 kPa) og et driftstemperaturområde på -100…150 °C.
Hvordan monteres fittingen?
Den samles ved hårdlodning på kobberrør i tommemål.
Hvilket materiale er fittingen lavet af?
Kobber, fremstillet efter ANSI-standarden til ACR-kølerør i tommemål.
Dokumentation
- Dokument >B< ACR Product Range Sheet (PDF, engelsk) PDF · 981 KB
Tekniske data fra producentens officielle materiale (conexbanninger.com). Ret til ændringer forbeholdes.
