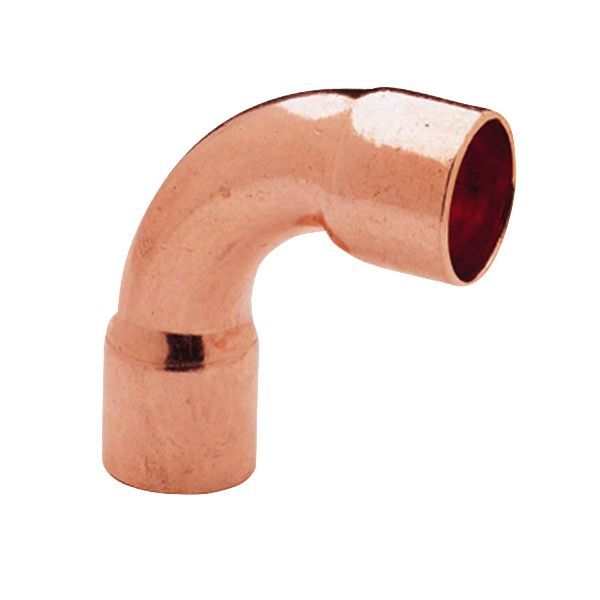

Conex Bänninger ACR bøjning 90°, 3/4” (9607 006000000)

53 kr. inkl. moms

90° bøjning i kobber til hårdlodning på ¾” kølerør, Conex >B< ACR.

  • Tilslutning: Loddemuffe i begge ender
  • Materiale: Kobber, til kølerør i tommemål
  • Maks. driftstryk: 40 bar

Minimumsordre 1.000 kr – kombinér gerne med andre varer

Levering 1–3 hverdage

Varenummer (SKU): 042028006 Kategori:

Beskrivelse

Conex Bänninger >B< ACR 90° bøjning i kobber til 3/4″ kølerør (tommemål). Fittingen samles ved hårdlodning i begge ender og er beregnet til køle- og klimaanlæg (ACR). Serien er fremstillet af sømløst kobberrør i Cu-DHP (CW024A), og maksimalt driftstryk er 40 bar.

Fordele

  • To loddemuffer i samme mål: Rørene stikkes direkte ind i fittingen, uden gevind, og loddes fast.
  • Materiale: Kobber (Cu-DHP, CW024A), fremstillet af sømløst kobberrør.
  • Renhed: Leveres fra fabrikken med en indvendig overflade, der opfylder kravene til kølemiddelkredse, så længe fittingen ligger i den originale emballage.
  • Standard: Mål, loddelængder og trykbelastning opfylder mindst kravene i fittingnormen ASME B16.22.

Passer den til dit anlæg?

Bruges til

  • Køle-, klima- og aircondition-anlæg (ACR) med kobberrør i tommemål.
  • 90° bøjning, hvor kølerøret skal skifte retning.

Sådan vælger du

Montering

  • Fittingen samles ved hårdlodning.
Til installatøren
  • Driftstryk: Conex Bänninger bekræfter brug af >B< ACR-fittings i dimensionerne 1/4″ til 2 1/8″ ved maks. 40 bar, forudsat at forarbejdningen følger normerne DIN EN 378 og DIN EN 14276.
  • Lodning: Udføres af uddannede fagfolk inden for køleanlægsbranchen; rørene skylles med tør beskyttelsesgas (inertgas) under lodningen for at undgå glødeskal indvendigt.
  • Renhed: Fittingens indvendige renhed til kølemiddelkredse gælder kun, så længe den ligger i den originale emballage; derefter ligger ansvaret for renheden hos forarbejderen.

Varianter

Tilbehør

Ofte stillede spørgsmål

Kan fittingen bruges til ammoniak?
Nej. Kobber kan under normale forhold ikke bruges sammen med ammoniak (R-717) eller svovldioxid (R-764).

Hvad er fittingens maksimale driftstryk?
Conex Bänninger bekræfter brug af >B< ACR-fittings i denne dimension ved maks. 40 bar, forudsat forarbejdning efter DIN EN 378 og DIN EN 14276.

Hvordan monteres fittingen?
Ved hårdlodning af uddannede kølemontører; rørene skylles med tør beskyttelsesgas (inertgas) under lodningen.

Dokumentation

Tekniske data fra producentens officielle materiale (conexbanninger.com). Ret til ændringer forbeholdes.

Specifikationer

Type90° bøjning (vinkel), muffe/muffe
Serie / systemConex Bänninger >B< ACR, type 9607
Producentens varenr.9607 006000000
Dimension3/4"
TilslutningKapillarlodning, loddemuffe i begge ender
MaterialeKobber (Cu-DHP, CW024A)
Maks. driftstryk40 bar
MedieAirconditionanlæg og køleanlæg; kobber tåler stort set alle kølemidler, dog ikke ammoniak (R-717) eller svovldioxid (R-764)
MålZA 13,5 mm / b 29 mm
StandardASME B16.22
Pakning (antal)10 stk. pr. pose, 250 stk. pr. karton
Mærke
Varenummer042028006
EAN4011862031503
