Beskrivelse

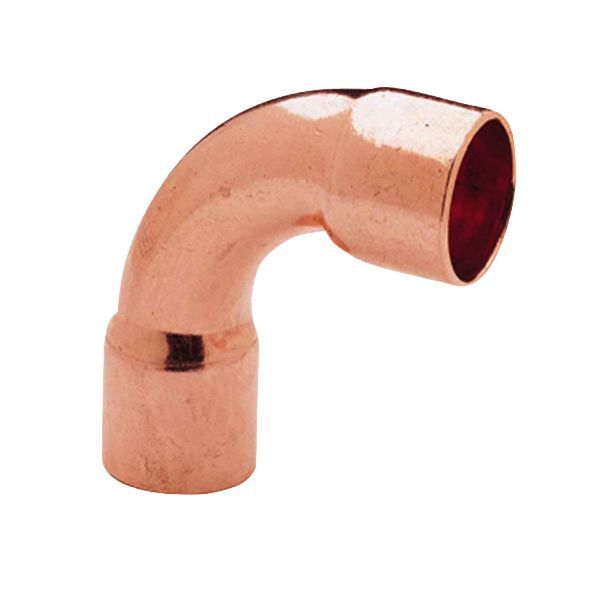

Conex Bänninger >B< ACR 90° bøjning i kobber, dimension 3/8″, til kapillarlodning (hårdlodning) i begge ender. Serien er fremstillet af sømløst kobberrør i Cu-DHP (CW024A) til køle- og klimaanlæg, og Conex Bänninger oplyser, at mål, loddelængder og trykbelastning mindst opfylder fittingnormen ASME B16.22. Maksimalt driftstryk er 40 bar.
Fordele
- To loddemuffer i samme mål: Rørene stikkes ind i hver ende og loddes fast.
- Materiale: Kobber (Cu-DHP, CW024A), fremstillet af sømløst kobberrør.
- Renhed: Leveres fra fabrikken med en indvendig overflade, der opfylder kravene til kølemiddelkredse, så længe fittingen ligger i den originale emballage.
- Standard: Mål, loddelængder og trykbelastning opfylder efter Conex Bänningers oplysninger mindst fittingnormen ASME B16.22.
Passer den til dit anlæg?
Bruges til
- Køle- og klimaanlæg (ACR) med kobberrør i tommemål, hvor røret skal skifte retning 90°.
Sådan vælger du
- Denne variant: 90° bøjning, 3/8″.
- Conex ACR bøjning 90° 1/2″
- Conex ACR bøjning 90° 5/8″
- Conex ACR bøjning 90° 3/4″
- Conex ACR bøjning 90° 7/8″
Montering
- Tilslutning: 3/8" loddeende (muffe) (gennemløb 1 / gennemløb 2). Passende fittings: Kølekobberrør 3/8" til loddetilslutningen.
- Samles ved hårdlodning af uddannede kølemontører; rørene skylles med tør beskyttelsesgas (inertgas) under lodningen for at undgå glødeskal indvendigt.
Til installatøren
- Driftstryk: Conex Bänninger bekræfter brug af >B< ACR-fittings i dimensionerne 1/4″ til 2 1/8″ ved maks. 40 bar, forudsat at forarbejdningen følger normerne DIN EN 378 og DIN EN 14276.
- Lodning: Udføres af uddannede fagfolk inden for køleanlægsbranchen; rørene skylles med tør beskyttelsesgas (inertgas) under lodningen for at undgå glødeskal indvendigt.
- Renhed: Fittingens indvendige renhed til kølemiddelkredse gælder kun, så længe den ligger i den originale emballage; derefter ligger ansvaret for renheden hos forarbejderen.
Se alle tekniske specifikationer →
Varianter
- Conex ACR bøjning 90° 1/2″
- Conex ACR bøjning 90° 5/8″
- Conex ACR bøjning 90° 3/4″
- Conex ACR bøjning 90° 7/8″
Tilbehør
Conex Bänninger ACR muffe, 3/8'' (9600 003000000)15 kr. inkl. moms+
Altech kølekobberrør, blødt i ring, 3/8'' x 0,85 mm, maks. 96 bar, 15 m1.073 kr. inkl. moms+
Ofte stillede spørgsmål
Kan fittingen bruges til ammoniak?
Nej. Kobber kan under normale forhold ikke bruges sammen med ammoniak (R-717) eller svovldioxid (R-764).
Hvad er fittingens maksimale driftstryk?
Conex Bänninger bekræfter brug af >B< ACR-fittings i denne dimension ved maks. 40 bar, forudsat forarbejdning efter DIN EN 378 og DIN EN 14276.
Hvordan samles fittingen?
Ved hårdlodning af uddannede kølemontører; rørene skylles med tør beskyttelsesgas (inertgas) under lodningen.
Dokumentation
- Dokument >B< ACR Product Range Sheet PDF · 981 KB
Tekniske data fra producentens officielle materiale (conexbanninger.com). Ret til ændringer forbeholdes.
