Beskrivelse

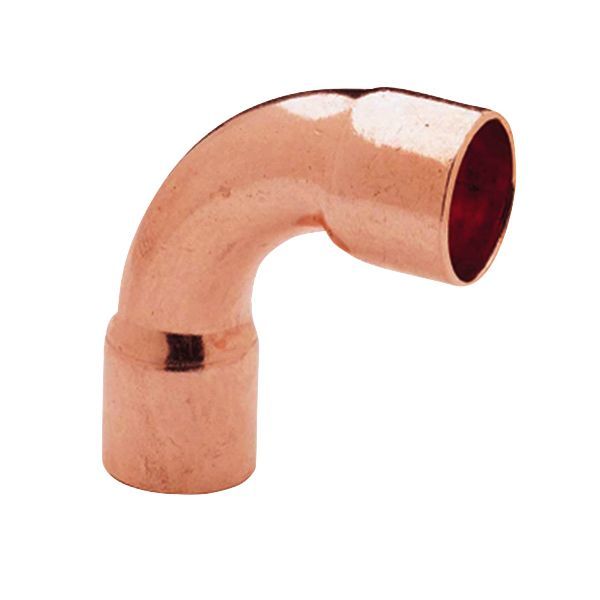

Conex Bänninger >B< ACR bøjning 90° i kobber til kølerør i tommemål, 7/8″. Fittingen loddes (hårdlodning) og er beregnet til køle- og klimaanlæg (ACR).
Fordele
- Køleteknik: Conex Bänninger angiver, at >B< ACR-serien er udviklet specifikt til køle- og aircondition-markedet (ACR).
- Godstykkelse: Conex Bänninger angiver, at >B< ACR-fittings er fremstillet af tykvæggede kobberrør for ensartet vægtykkelse, tæthed og holdbarhed.
- Standard: Conex Bänninger angiver, at >B< ACR-fittings opfylder kravene i fittingstandarden for kølerør i tommemål.
- Trykudstyr: Conex Bänninger angiver, at alle >B< ACR-fittings opfylder trykudstyrsdirektivet 97/23/EC til brug ved både høj- og lavtryk.
Passer den til dit anlæg?
Bruges til
- Køle-, klima- og aircondition-anlæg (ACR) med kobberrør i tommemål; >B< ACR-serien er udviklet specifikt til ACR-markedet.
Sådan vælger du
Montering
- Tilslutning: 7/8" loddeende (muffe). Passende fittings: Kølekobberrør 7/8" x 1,50 mm til loddetilslutningen.
- Fittingen samles ved hårdlodning af uddannede kølemontører.
- Før og under lodningen skylles rørene med en tør beskyttelsesgas (inertgas), så der ikke dannes glødeskal indvendigt.
Til installatøren
- Standard: Conex Bänninger angiver, at >B< ACR-fittings mindst opfylder kravene i fittingstandarden for kølerør i tommemål, når det gælder mål, loddelængder og trykbærende evne.
- Driftsgrænser: Conex Bänninger angiver maks. driftstryk 40 bar (4.000 kPa / 580 psi) og driftstemperaturområdet -100…150 °C; de to grænser er angivet hver for sig og ikke som et kombineret tryk/temperatur-forhold.
- Beregnet arbejdstryk: Conex Bänningers >B< ACR-dokumentation indeholder desuden en beregnet tabel over tilladt driftsovertryk pr. dimension og temperatur (statiske regneværdier ved sikkerhedsfaktor 4). Afvigende fra tabellen bekræfter Conex Bänninger brug af >B< ACR-kobberlodfittings i 1/4″ til 2 1/8″ ved tryk på maks. 40 bar ved driftstemperaturer fra -269 til 120 °C, når forarbejdningen følger DIN EN 378 og DIN EN 14276.
- Materiale: Conex Bänninger oplyser, at >B< ACR-lodfittings er fremstillet af iltfrit kobber Cu-DHP (materialenummer CW024A efter DIN CEN/TS 13388) i sømløst kobberrør.
- Kølemiddel: Kobber er bestandigt over for næsten alle almindeligt anvendte kølemidler og blandinger heraf; kun sammen med ammoniak (R-717) og svovldioxid (R-764) er brug under normale forhold ikke mulig, oplyser Conex Bänninger.
- Montering: Conex Bänninger angiver, at rørforbindelser i kølemiddelledninger kun må udføres af uddannede fagfolk fra kølemontørfaget. Før og under hårdlodningen skylles rørene med en tør beskyttelsesgas (inertgas), så der ikke dannes glødeskal på de indvendige overflader.
- Renhed: De indvendige overflader opfylder kravene til kølemiddelkredse, så længe fittingen bliver i den originale emballage. Efter åbning ligger ansvaret for renheden hos den, der forarbejder den, oplyser Conex Bänninger.
- Loddemiddel: Conex Bänninger anbefaler sølvholdigt hårdlod, fordi det fylder loddespalten bedre.
Se alle tekniske specifikationer →
Varianter
- Conex Bänninger ACR bøjning 90°, 1 1/8” (9607 009000000)
- Conex Bänninger ACR bøjning 90°, 3/4” (9607 006000000)
- Conex Bänninger ACR bøjning 90°, 5/8” (9607 005000000)
- Conex Bänninger ACR bøjning 90°, 1/2” (9607 004000000)
- Conex Bänninger ACR bøjning 90°, 3/8” (9607 003000000)
- Conex Bänninger ACR bøjning 90°, 1/4” (9607 002000000)
Tilbehør
Conex Bänninger ACR muffe, 7/8'' (9600 007000000)31 kr. inkl. moms+
Altech kølekobberrør, hårde lige længder, 7/8'' x 1,50 mm, 130 bar, 5 m1.860 kr. inkl. moms+
Ofte stillede spørgsmål
Hvilken rørdimension passer bøjningen til?
Kobberrør i tommemål: 7/8″. Begge tilslutninger er loddeender (muffer).
Hvad er fittingens maksimale driftstryk?
Conex Bänninger angiver maks. driftstryk 40 bar (4.000 kPa / 580 psi).
Hvilken temperatur kan fittingen bruges ved?
Conex Bänninger angiver driftstemperaturområdet -100…150 °C. De 40 bar bekræfter Conex Bänninger ved driftstemperaturer fra -269 til 120 °C, så de to grænser er oplyst hver for sig.
Kan fittingen bruges til ammoniak?
Nej. Kobber kan under normale forhold ikke bruges sammen med ammoniak (R-717) eller svovldioxid (R-764), ifølge Conex Bänninger.
Hvordan monteres fittingen?
Ved hårdlodning på kobberrør i tommemål. Før og under lodningen skylles rørene med tør beskyttelsesgas (inertgas).
Hvilket materiale er fittingen lavet af?
Kobber (Cu-DHP, CW024A), fremstillet som sømløst rør efter fittingstandarden for ACR-kølerør i tommemål.
Dokumentation
- Dokument >B< ACR Product Range Sheet PDF · 981 KB
Tekniske data fra producentens officielle materiale (conexbanninger.com). Ret til ændringer forbeholdes.
