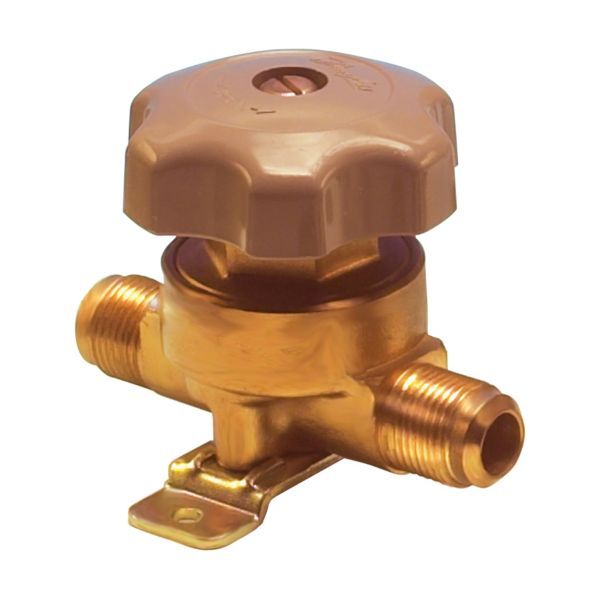

Danfoss BML 6 Afspærringsmembranventil, 28 bar, Flare, 1/4”, 0,30 m³/h

457 kr. inkl. moms

Danfoss BML er en manuel afspærringsventil af membrantypen til væske-, suge- og varmgasledninger i kølekredse. Ventilen betjenes med håndhjul og lukker helt med lavt drejningsmoment.

  • Tilslutning: 1/4″ flare, ligeløb
  • Betjening: Håndhjul
  • Materiale: Messinghus, ventilplade i polyamid
  • Tæthed: Tre membraner i rustfrit stål

Minimumsordre 1.000 kr – kombinér gerne med andre varer

Levering 1–3 hverdage

Varenummer (SKU): 470090106 Kategori:

Beskrivelse

Danfoss BML 6 er en manuel afspærringsventil af membrantypen til væske-, suge- og varmgasledninger i kølekredse, med 1/4″ flare-tilslutninger. Ventilen betjenes med håndhjul, og tre membraner i rustfrit stål forhindrer lækage i hele ventilens levetid.

Fordele

  • Afspærring med håndhjul: Ventilen åbner og lukker kølemiddelstrømmen, når håndhjulet drejes.
  • Tæt spindel: Tre membraner i rustfrit stål forhindrer lækage i hele ventilens levetid.
  • Lukkefunktion: Ventilpladen af polyamid-nylon lukker helt med et lille drejningsmoment.
  • Fugtbeskyttelse: Ventildækslets modsæde forhindrer indtrængning af fugt, når ventilen står helt åben.
  • Driftstryk: Maks. driftstryk 28 bar.

Passer den til dit anlæg?

Bruges til

  • Væske-, suge- og varmgasledninger i kølekredse – fx kølerum, chillere, varmepumper og transportkøl.

Sådan vælger du

Montering

  • Monteres af kølemontør; flowretningen er markeret med en præget pil på huset.
  • Ventilen skal stå helt åben, når dækslet fjernes eller spændes.
Til installatøren
  • Kølemiddelklasser: Danfoss angiver, at flare-tilslutningen ikke må bruges til A3-kølemidler. De godkendte sikkerhedsklasser og kølemidler for netop denne kode står i specifikationerne.
  • Trykforskel: Når ventilen åbnes, må trykket på udløbssiden ifølge Danfoss ikke overstige trykket på indløbssiden med mere end 1 bar.
  • Dæksel: Ved service spændes dækslet til 60 Nm (BM 6-10); ventilen skal være helt åben, når dækslet fjernes eller spændes.
  • Prøvetryk: Maks. prøvetryk 36,4 bar (mod maks. driftstryk 28 bar).
  • Arbejdsområde: Differenstryk -1 til 21 bar.
  • Service: Danfoss angiver ventilen som servicerbar og har et membransæt til BML 6 og BMT 6 (kodenr. 009G0025) med én membran med tætningsring, to membraner og en pose fedt.
  • Fjeder: Danfoss angiver, at fjederen kan holde ventilen åben ned til -1 bar (pe) – ventilens nedre arbejdsområde.

Tilbehør

Ofte stillede spørgsmål

Hvad er forskellen på maks. driftstryk og maks. prøvetryk?
Danfoss angiver maks. driftstryk til 28 bar og maks. prøvetryk til 36,4 bar.

Hvilke typer anlæg bruges ventilen i?
Ifølge Danfoss’ datablad er typiske anvendelser koldrum, chiller, varmepumpe og transportkøling.

Kan ventilen bruges til alle kølemidler?
Nej. Danfoss angiver, at flare-tilslutningen ikke må bruges til A3-kølemidler. De kølemiddelklasser og kølemidler, Danfoss godkender for netop denne kode, står i specifikationerne.

Hvor meget skal dækslet spændes ved service?
Ifølge Danfoss’ installationsvejledning spændes dækslet til 60 Nm for denne ventilstørrelse (BM 6-10), og ventilen skal være helt åben, mens det fjernes og spændes.

Dokumentation

Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.

Specifikationer

TypeAfspærringsmembranventil, BML 6
ModelBML 6
Producentens varenr.009G0101
Tilslutning1/4" flare, ligeløb
Kv-værdi0,3 m³/h
Maks. driftstryk28 bar
Maks. prøvetryk36,4 bar
Arbejdsområde (differenstryk)-1…21 bar
Medietemperatur-55…100 °C
Opbevarings- og transporttemperatur-40…65 °C, relativ luftfugtighed højst 95 %
MedieKølemidler R1234yf, R134a, R22/R407C, R404A/R507A, R407H, R449B, R450A, R513A, R515B, R516A, R1233zd(E); fluidagruppe 1 og 2 efter PED
Oliefrie kølemidlerR134a, R513A, R515B
KølemiddeloliePOE, PAG (PVE, PAO)
Godkendte sikkerhedsklasser (flare)A1, A2L
BetjeningHåndhjul
FlowretningEnkelt flow, ligeløb
Indikator for flowretningPræget 1-vejs pil
VentilhusMessing
Dæksel, spindel og flaretilslutningMessing
VentilpladePolyamid (nylon)
MembranRustfrit stål, 3 stk.
Længde77 mm
Bredde62 mm
Højde over rørmidte46 mm
Højde under rørmidte15 mm
Monteringshuller, Ø5 mm
GodkendelsecULus Listed, EAC, UA
UL-godkendte kølemidlerR134a, R22, R404A, R407C, R407H, R449B, R450A, R507A, R513A, R515B
Nettovægt0,25 kg
Bruttovægt0,276 kg
Mærke
Varenummer470090106
EAN5702422030232
