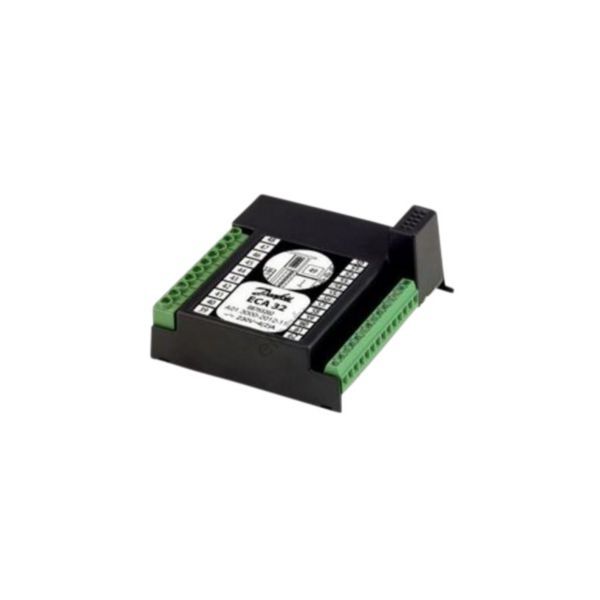

Danfoss ECA 32 I/O-udvidelsesmodul til ECL Comfort 310/310B, 087H3202

3.172 kr. inkl. moms

Internt udvidelsesmodul til Danfoss ECL Comfort 310/310B, der giver regulatoren flere ind- og udgange, når applikationen har brug for det.

  • Flere indgange: Seks ekstra indgange til følerindgang, analogt eller digitalt signal
  • Flere udgange: Fire relæudgange og tre analoge udgange
  • Montering: Sættes i regulatorens bundpart og forbindes automatisk

Levering 1–3 hverdage

Varenummer (SKU): 460944738 Kategori:

Beskrivelse

Danfoss ECA 32 er et internt udvidelsesmodul til ECL Comfort 310/310B, der giver regulatoren flere ind- og udgange i anlæg, hvor applikationen har brug for det. Modulet placeres i bundparten til ECL Comfort 310/310B, og forbindelsen etableres automatisk via et 10-polet stik, når regulatoren sættes i bundparten. ECA 32 kræver ECL Comfort 310/310B fra version 1,20 og op, ifølge Danfoss.

Fordele

  • Flere indgange: Applikationen bestemmer, om hver af de seks indgange skal læse en Pt 1000-føler, et analogt signal eller et digitalt signal.
  • Flere relæudgange: Fire relæudgange – to sluttende og to skiftende – til fx pumper og ventiler.
  • Analoge udgange: Tre analoge 0–10 V-udgange, fx til ventilmotorer der styres med spændingssignal.
  • Impulstællere: Modulet har to indgange til impulstællende signaler.
  • Automatisk tilslutning: Forbindelsen etableres automatisk via et 10-polet stik, når regulatoren sættes i bundparten.
  • Styres fra regulatoren: Indgangstyperne konfigureres ved upload af applikationen i ECL Comfort 310/310B – ikke på modulet selv.

Passer den til dit anlæg?

Bruges til

  • Anlæg med Danfoss ECL Comfort 310/310B, hvor applikationen kræver flere ind- og udgange, end regulatoren selv har.

Montering

  • ECA 32 placeres i bundparten til ECL Comfort 310/310B. Forbindelsen etableres automatisk via et 10-polet (2 × 5) stik, når regulatoren sættes i bundparten.
  • Kræver ECL Comfort 310/310B fra version 1,20 og op, ifølge Danfoss.
Til installatøren
  • Kompatibilitet: Kræver ECL Comfort 310/310B fra version 1,20 og op.
  • Belastning relæudgange: Maks. 4 A ved ohmsk belastning, 2 A ved induktiv belastning.
  • Analoge udgange: Maks. 2 mA pr. udgang (min. modstand 5 kΩ).
  • Impulstællerindgange: 2 stk., konfigureres i ECL Comfort 310/310B’s applikation.
  • Omgivelsestemperatur: 0–55 °C. Opbevarings- og transporttemperatur: -40…70 °C.

Passer til

Tilbehør

Ofte stillede spørgsmål

Passer ECA 32 til ECL Comfort 210?
Danfoss angiver ECA 32 som internt udvidelsesmodul til ECL Comfort 310/310B, og modulet anbringes i bundparten på ECL Comfort 310. Andre regulatorer nævnes ikke i databladet.

Hvor mange ind- og udgange får jeg med ECA 32?
Databladet oplyser 6 indgange, 4 relæudgange, 3 analoge 0–10 V-udgange og 2 impulstællerindgange.

Skal regulatoren have en bestemt version?
Ja. Danfoss angiver, at ECA 32 kræver ECL Comfort 310/310B fra version 1,20 og op.

Hvordan tilsluttes modulet til regulatoren?
Modulet placeres i bundparten, og forbindelsen etableres automatisk via et 10-polet stik, når ECL Comfort 310/310B sættes i bundparten, ifølge Danfoss.

Dokumentation

Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.

Specifikationer

TypeECA 32 internt I/O-udvidelsesmodul
Danfoss kodenr.087H3202
Til regulatorECL Comfort 310/310B fra version 1,20 og op
Indgange6 (Pt 1000, 0–10 V eller digital, konfigurerbare)
Analoge udgange3 × 0–10 V, maks. 2 mA pr. udgang (min. modstand 5 kΩ)
Relæudgange4 (2 × SPST, 2 × SPDT), maks. 4 A ohmsk / 2 A induktiv belastning
Impulstællerindgange2
MonteringI bundparten til ECL Comfort 310/310B
Tilslutning10-polet (2 × 5) hunstik, forbindes automatisk når regulatoren sættes i bundparten
Omgivelsestemperatur0–55 °C
Opbevarings- og transporttemperatur-40…70 °C
Nettovægt0,096 kg
Bruttovægt0,119 kg
Mærke
Varenummer460944738
EAN5710104028651
