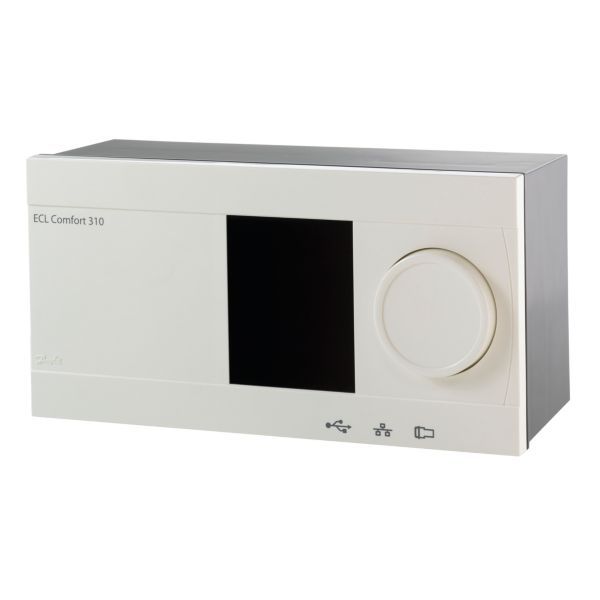

Danfoss ECL comfort 310 regulator, 230 V, ekskl. Bundpart

7.185 kr. inkl. moms

Danfoss’ vejrkompenserede regulator styrer fjernvarme, centralvarme, varmt brugsvand og ventilation. Den konfigureres med en ECL-applikationsnøgle, der bestilles separat.

  • Kredse: op til 3 varmekredse, afhængigt af applikationsnøglen
  • Følere: 10 følerindgange og 3 trepunkts motorudgange
  • Strøm: 230 V AC
  • Betjening: indstillingsknap og display med baggrundslys
  • Leveres: uden bundpart og uden applikationsnøgle

Levering 1–3 hverdage

Varenummer (SKU): 460944310 Kategori:

Beskrivelse

Danfoss ECL Comfort 310 er en elektronisk, vejrkompenseret temperaturregulator til fjernvarme, centralvarme, varmt brugsvand og ventilation. Den måler udetemperaturen og regulerer fremløbstemperaturen derefter og kan styre op til 3 varmekredse. Regulatoren konfigureres med en ECL-applikationsnøgle og leveres uden bundpart – begge dele bestilles separat.

Fordele

  • Følerindgange: 10 indgange gør det muligt at måle på flere kredse og komponenter i samme anlæg.
  • Udvidelsesmoduler: Regulatoren kan bygges ud med ECA 32 eller ECA 35 i bundparten, hvis der skal være flere ind- og udgange.
  • Betjening: Én indstillingsknap og et baggrundsbelyst display fører brugeren gennem tekstmenuerne på det valgte sprog.
  • Dataadgang: ECL 485-bus, M-Bus og Modbus (galvanisk isoleret) til overvågning og fjernaflæsning.
  • Varmtvandsfunktioner: Anti-bakterieprogram, auto-tuning og returtemperaturindflydelse er indbygget.
  • Sikkerhedsfunktioner: Alarmfunktioner, frostsikring, pumpe- og ventilmotion samt motorbeskyttelse er indbygget.

Passer den til dit anlæg?

Bruges til

  • Vejrkompenseret temperaturregulator til fjernvarme-, varme-, varmtbrugsvands- og ventilationsanlæg. Databladet angiver, at op til 4 kredse kan reguleres.
  • Applikationen installeres med en ECL-applikationsnøgle; A2xx-nøgler kan bruges i ECL Comfort 210, 296 og 310, mens 3xx-nøgler kun kan bruges i ECL Comfort 310.

Montering

  • Montering, opstart og vedligeholdelse må kun foretages af kvalificeret og autoriseret personale.
  • Til montering på en lodret væg eller på DIN-skinne (35 mm). Installationen bør ikke foretages, hvis der er risiko for kondensation (dug).
  • Bundpart og ECL-applikationsnøgle bestilles separat.
  • Medfølger ikke: Bundpart (087H3230), ECL-applikationsnøgle (fx A376, A390, A214, A217, A230, A260, A266), ECA-udvidelsesmodul.
Til installatøren
  • Installation: montering, opstart og vedligeholdelse må kun foretages af kvalificeret og autoriseret personale. En sikring til ECL Comfort 210/296/310-installationen er typisk maks. 10 A, og installationen bør ikke foretages, hvis der er risiko for kondensation (dug).
  • Følerindgange: 6 Pt 1000-temperaturfølere kan tilsluttes, og 4 indgange konfigureres ved upload af applikationen – som Pt 1000-føler, analog indgang (0–10 V) eller digital indgang. Følertype Pt 1000 (1000 ohm ved 0 °C), område -60…150 °C.
  • Følerplacering: udetemperaturføleren (ESMT) bør monteres på den side af bygningen, der vender mod nord for at undgå direkte sol, og ikke tæt på døre, vinduer eller luftudtag. Fremløbsføleren placeres højst 15 cm fra blandingspunktet.
  • Kabellængde: maks. 200 m i alt for buskabel og følerkabler tilsammen på ECL 485-bussen (afskærmet kabel, 2 × parsnoet). Der kan tilsluttes op til 2 fjernbetjeninger på bussen.
  • Digitale indgange: aktivering skal ske med en potentialfri afbryder/kontakt; 12 V pull-up mulig.
  • Applikation: regulatoren kræver en isat ECL-applikationsnøgle. Nøgler i A2xx-serien kan bruges i ECL Comfort 210, 296 og 310, mens 3xx-nøgler kun kan bruges i ECL Comfort 310.
  • Montering: på en lodret væg (drejet vandret) eller på DIN-skinne (35 mm). Forbindelser sker i terminalerne i bundparten.
  • Datalogning: op til 10 dage for 14 parametre. Min. backup-tid for klokkeslæt og dato er 72 timer, og applikationsparametrene lagres i regulatoren og påvirkes ikke af strømsvigt.

Varianter

Tilbehør

Ofte stillede spørgsmål

Følger bundparten med?
Nej. Bundparten bestilles separat; 087H3230 passer til både ECL Comfort 210 og 310.

Hvordan vælges applikationen?
Applikationen installeres med en ECL-applikationsnøgle, der sættes i regulatoren. Nøglen indeholder applikation, sprog og fabriksindstillinger – fx A376 (2 varmekredse og 1 brugsvandskreds) eller A390 (op til 3 varmekredse).

Hvor mange kredse kan den styre?
Danfoss oplyser 3 varmekredse, 1 varmtvandsbeholderkreds og 2 varmtvandskredsløb for ECL Comfort 310, og databladet skriver, at op til 4 kredse kan reguleres. Hvad der reelt kan bruges, afhænger af den isatte applikationsnøgle.

Kan den kobles til et overvågningssystem?
Ja, via ECL 485-bus, M-Bus eller Modbus (galvanisk isoleret). Ethernet-forbindelse er integreret i regulatoren, og M-bus bruges til varmemålere.

Skal jeg bruge en app eller en pc?
Nej. Regulatoren betjenes med indstillingsknappen og displayet. Danfoss tilbyder desuden fjernbetjeningerne ECA 30/31 til rumtemperaturregulering og overstyring samt ECL Tool-software og Leanheat Monitor til overvågning.

Dokumentation

Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.

Specifikationer

TypeECL Comfort 310 elektronisk regulator
Danfoss kodenr.087H3040
Antal varmekredse3
Antal varmtvandsbeholderkredse1
Antal varmtvandskredsløb2
Følerindgange10 stk.: 6 Pt 1000-temperaturfølere + 4 indgange, der konfigureres med applikationen
TemperaturfølertypePt 1000 (1000 ohm ved 0 °C), IEC 751B, område -60…150 °C
Digitale indgange4 (12 V pull-up mulig, potentialfri kontakt)
Analog indgang0–10 V, opløsning 9 bit
3-punkts motorudgange3
Relæudgange6 (230 V AC, 4 A ohmsk / 2 A induktiv)
Belastning på aktuatorudgang15 VA
Antal pumper5
ApplikationskildeMed ECL-applikationsnøgle
DisplayGrafisk monokrom, 128 × 96 punkter, med baggrundslys
BetjeningDisplay og trykdrejeknap
Antal komfortperioder pr. dag3
TidskontaktUge, reservestrømforsyning 72 h
Varmekurveindstilling6 punkter, hældning
DatalogningOp til 10 dage for 14 parametre
OmgivelsesfugtighedMaks. 65 % RH
Opbevaringstemperatur-40…70 °C
Forsyningsspænding230 V AC (207–244 V), 50 Hz
Effektforbrug5 W
KapslingsklasseIP 41
KommunikationECL 485-bus (ikke-galvanisk isoleret), M-Bus, Modbus (galvanisk isoleret), Ethernet
MonteringLodret væg eller DIN-skinne (35 mm)
Generelle funktionerAlarmfunktioner, cirkulationspumpemotion, reguleringsventilmotion, ekstern tilsidesættelsesfunktion, frostsikring, ferieprogram, master-slavenetværk, motorbeskyttelse, fjernstyringstilslutning, synlig temperaturlogning
VarmtvandsfunktionerAnti-bakterieprogram, auto-tuning, returtemperaturindflydelse
GodkendelseCE (EMC-direktiv 2004/108/EF: EN 61000-6-1, EN 61000-6-3; LVD-direktiv 2006/95/EF: EN 60730)
BundpartMedfølger ikke
Mærke
Varenummer460944310
EAN5710104013244
Vægt0,674 kg
